[1-250]

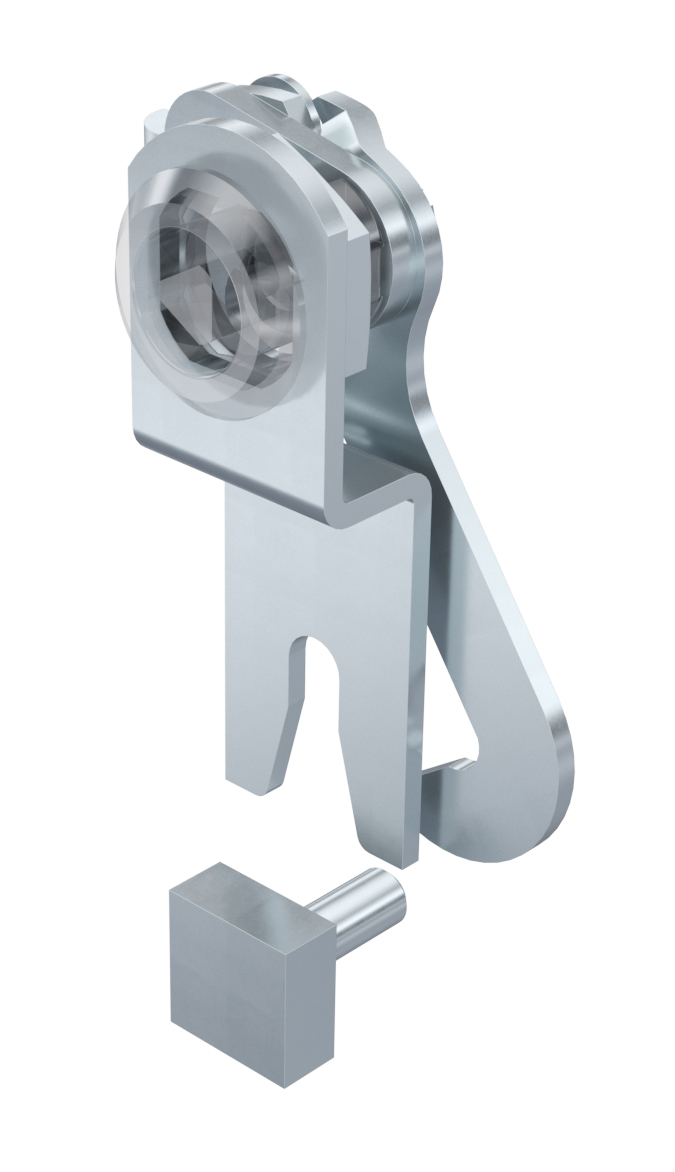

Hebelhaken-Verschluss

Vorteile

Besonders geeignet für 19" Gehäuse sowie Schiebetüren.
Einsetzbar mit allen Drehriegeln L18 mit Betätigungen oder Griffen.
Aufgrund des äußerst günstigen Übersetzungsverhältnisses, kann der Hebelhaken-Verschluss auch mit Zylinderdrehriegel benutzt werden.
90° Schließweg.
Schließrichtung ist stets im Uhrzeigersinn.
Rüttelsicher.

Werkstoffe

Hebelhaken-Verschluss, Schließbolzen, Stabilisator : Stahl, verzinkt

Anmerkungen

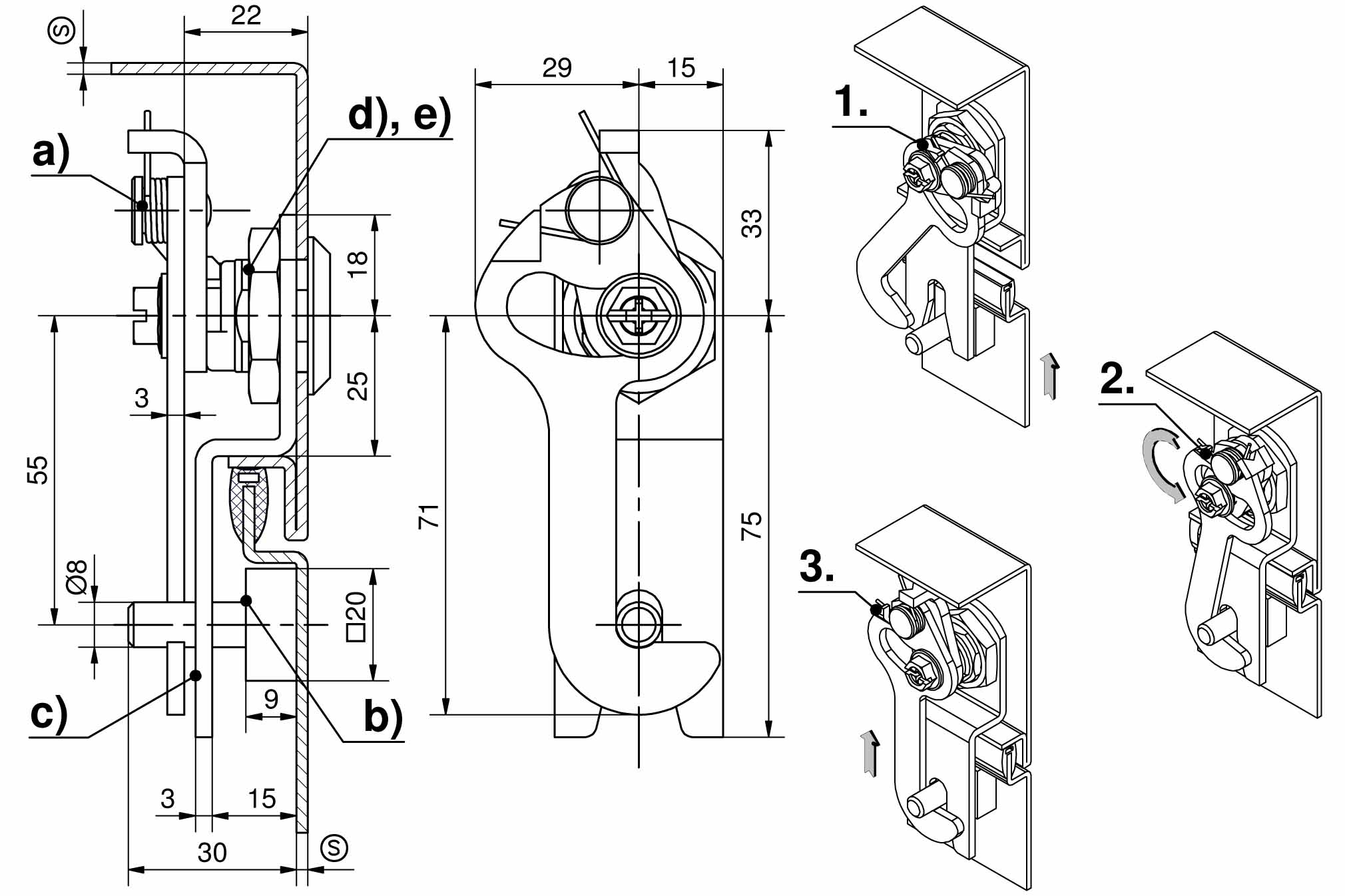

(S) Türstärke 1,5 - 2,5mm

1. Geöffneter Zustand.
2. Der Haken hintergreift den Schließbolzen und in der weiteren Drehung wird durch die richtungsweisende Konstruktion der Haken gegen den Schließbolzen gezogen. Der Anzugsweg beträgt 5mm.
3. Durch Drehen in die Endstellung, ist der Haken rüttelsicher mit dem Schließbolzen verbunden.

Gewählte Ausführung

Produktnummer	200-9602.00-00000
Montageart:	anschraubbar
Liefereinheit:	10 Stck
Rüttelfest:	Ja
Kompression:	5 mm
Name:	Hebelhaken-Verschluss

Zugehörige Produkte

Zubehöre

Produktnummer

Name

1-100

Drehriegel Pr20.1 L18

200-9001.00-00000
