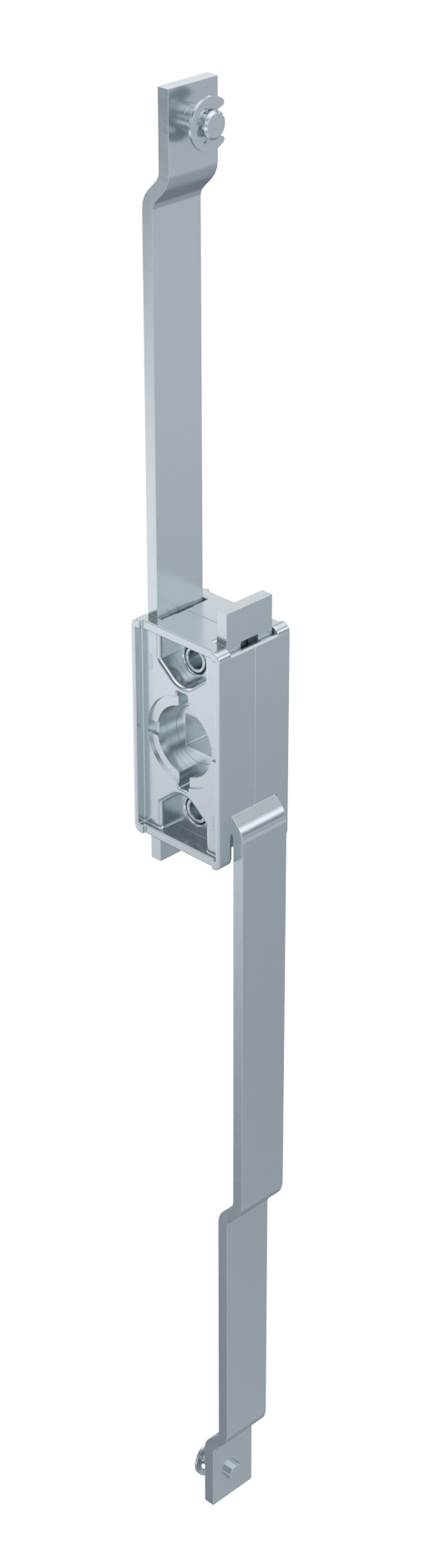

Stangenschloss RS PrB

ICON_TUERANSCHLAG_LR

ICON_RUNDSTANGE

ICON_CUTOUT_PR_B

ICON_DIRAK_GEERDET

Vorteile

Für Einbauöffnung B.
Stangenschloss zum Einbau innerhalb des Dichtungsbereiches von Gehäusen.
Ausrüstbar mit Schlüsselschild oder Schwenkhebel.
Durch Wenden rechts / links einsetzbar.
Beide angetriebenen Rundstangen haben bei dieser Auslegung die gleiche Länge.
Die 4 Schweißbolzen der Stangenführungen liegen mittig zum Schloss.
Erdung durch Erdungfeder (optional).

Werkstoffe

Stangenschloss: GDZn, roh / Stahl, verzinkt

Anmerkungen

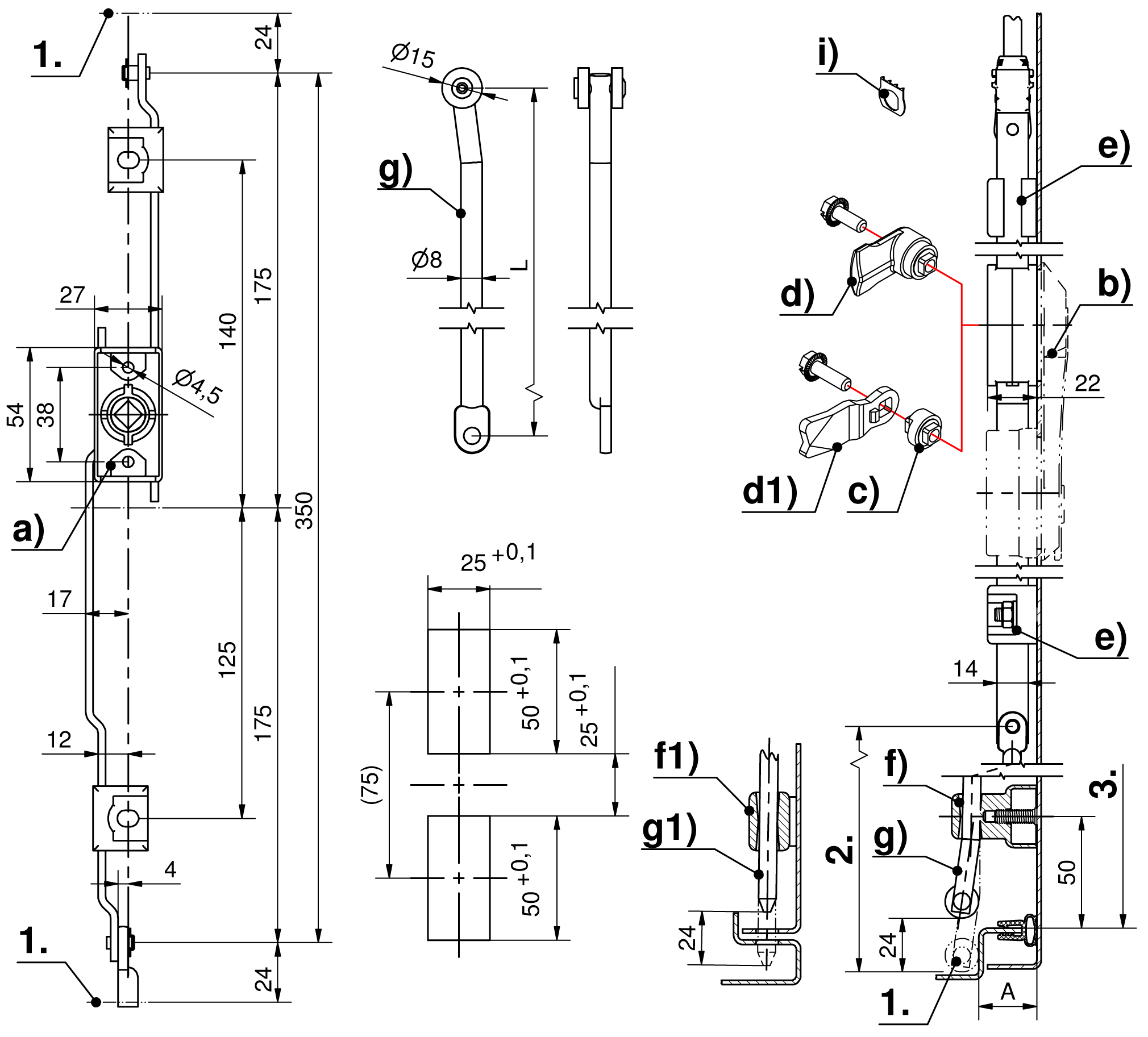

1. Hub 24mm
2. Länge L
3. Lichte Höhe

Die beiden Flachstangen des Stangenschlosses müssen zusätzlich geführt werden (e).

Verfügbare Ausführungen

Stangenschloss

Produktnummer

Stangenbefestigung

Montageart

Liefereinheit

208-9016.00-00000

Zugehörige Produkte

Zubehöre

b)

3-070 Schwenkhebel FS PrB

b)

3-135 Schlüsselschild für Stangenschloss PrA

b)

3-136 Lochbildabdeckung für PrA /PrB /PrC

c)

3-163 Zungenadapter GDZn

d)

208-9401.00-00000 Zunge mit Vierkant, A25, L30, mit Sperrzahnschraube M6x16

d)

208-9402.00-00000 Zunge mit Vierkant, A20, L40, mit Sperrzahnschraube M6x16

d)

208-9404.00-00000 Zunge mit Vierkant, A18, L40, mit Sperrzahnschraube M6x16

d)

208-9408.00-00000 Zunge mit Vierkant, A30, L30, mit Sperrzahnschraube M6x16

d1)

1-102 Zungen L35/45 Stahl verzinkt

e)

3-910 Stangenführung FS 23mm

f)

1-190 Stangenführungen RS

f)

1-193 Stangenführung RS

f1)

1-192 Stangenführungen RS

g)

201-9021.00-Lxxmm Rundstange, variable Länge, mit Auge parallel zur Auflaufrolle

g1)

201-0111.00-Lxxmm Rundstange, variable Länge

i)

3-011 Erdungsfeder Edelstahl
