[3-075]

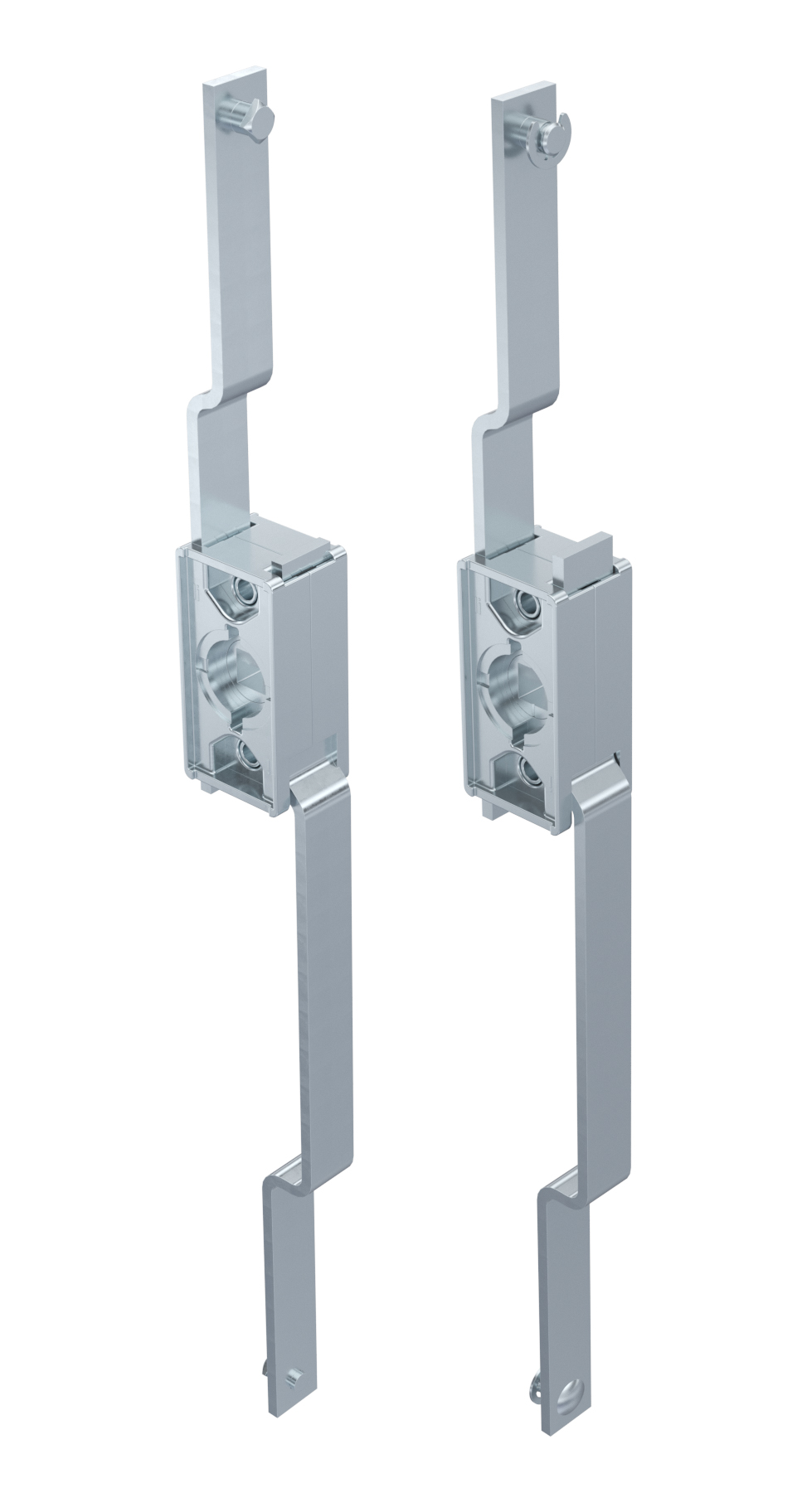

Stangenschloss FS PrB

ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_FLACHSTANGE
ICON_CUTOUT_PR_B
ICON_DIRAK_GEERDET
3_075
E_3-075_1
E_3-075_2
3_075
E_3-075_1
E_3-075_2

Vorteile

  • Für Einbauöffnung B.
  • Stangenschlosssystem zum Einbau innerhalb des Dichtungsbereiches von Gehäusen.
  • Ausrüstbar mit Schlüsselschild oder Schwenkhebel.
  • Durch Wenden rechts / links einsetzbar.
  • Erdung durch Erdungsfeder (optional).

Werkstoffe

  • Gehäuse: GDZn, roh
  • Ritzel: Sintermetall
  • Stangen: Stahl, verzinkt

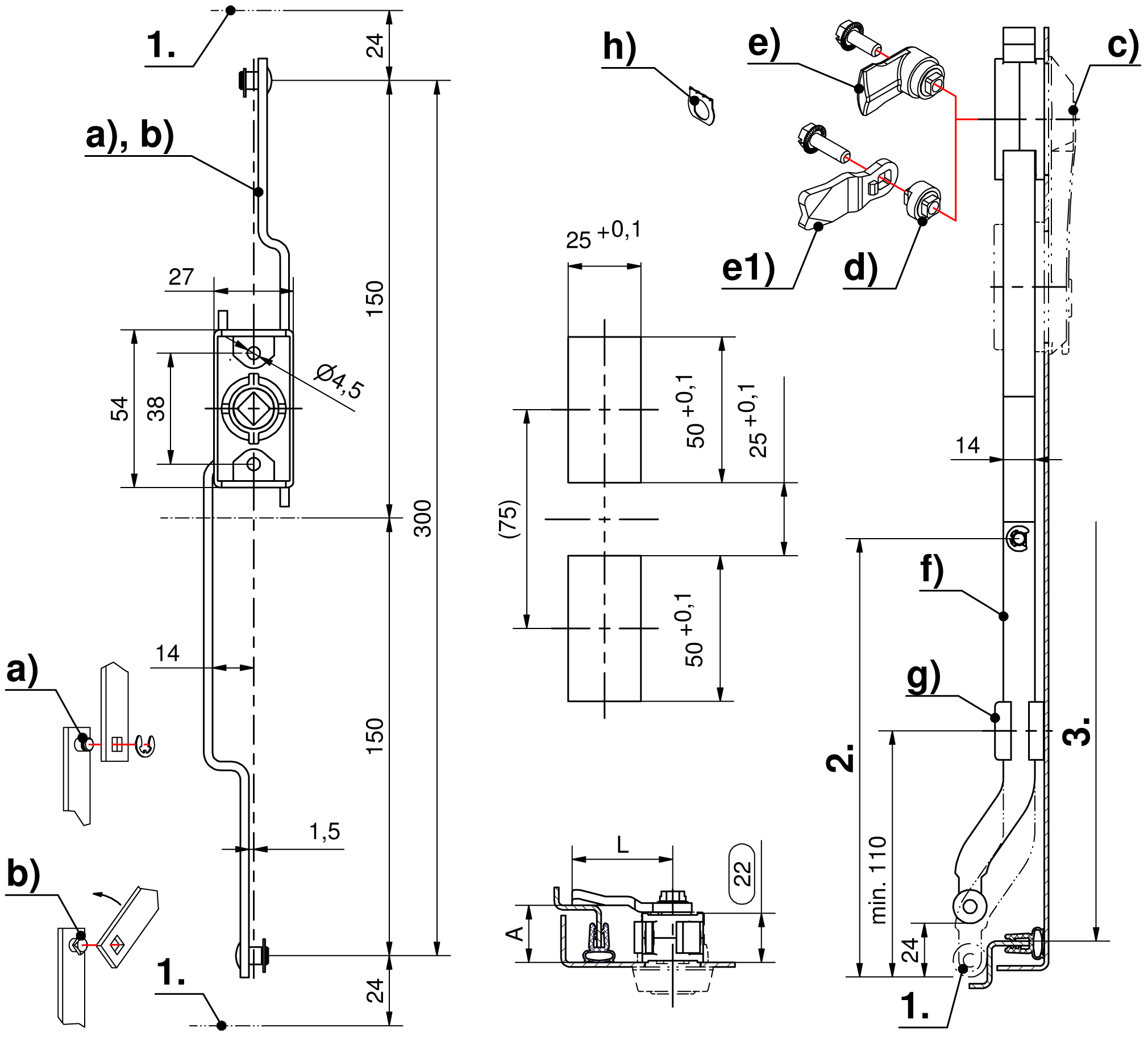

Anmerkungen

1. Hub 24mm

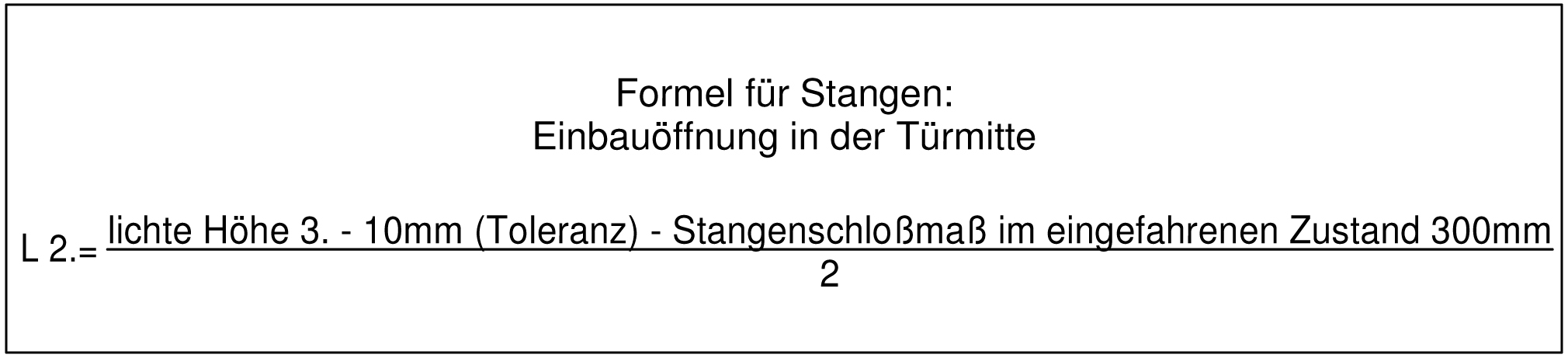

2. Länge L
3. Lichte Höhe
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Stangenschloss


Produktnummer
Stangenbefestigung
Montageart
Liefereinheit
a)
208-9021.00-00000
Sicherungsring
anschraubbar
1 Stck
b)
208-9022.00-00000
Schnellbefestigung
anschraubbar
1 Stck

Zugehörige Produkte

Produktgalerie überspringen

Zubehöre

2_070
3-070 Schwenkhebel FS PrB
3_101
3-101 Schlüsselschilder
3_135
3-135 Schlüsselschild für Stangenschloss PrA
3_136SL
3-136 Lochbildabdeckung für PrA /PrB /PrC
3_163
3-163 Zungenadapter GDZn
3_163_01
208-9401.00-00000 Zunge mit Vierkant, A25, L30, mit Sperrzahnschraube M6x16
3_163_01
208-9402.00-00000 Zunge mit Vierkant, A20, L40, mit Sperrzahnschraube M6x16
3_163
208-9403.00-00000 Zungenadapter mit Sperrzahnschraube M6x20
3_163_01
208-9404.00-00000 Zunge mit Vierkant, A18, L40, mit Sperrzahnschraube M6x16
3_163_01
208-9408.00-00000 Zunge mit Vierkant, A30, L30, mit Sperrzahnschraube M6x16
1_102
1-102 Zungen L35/45 Stahl verzinkt
3_160
3-160 Flachstange FS mit Auflaufrollen
3_910
3-910 Stangenführung FS 23mm
3_911
3-911 Stangenführung FS 23mm
3_011
3-011 Erdungsfeder Edelstahl
