[3-132.02]

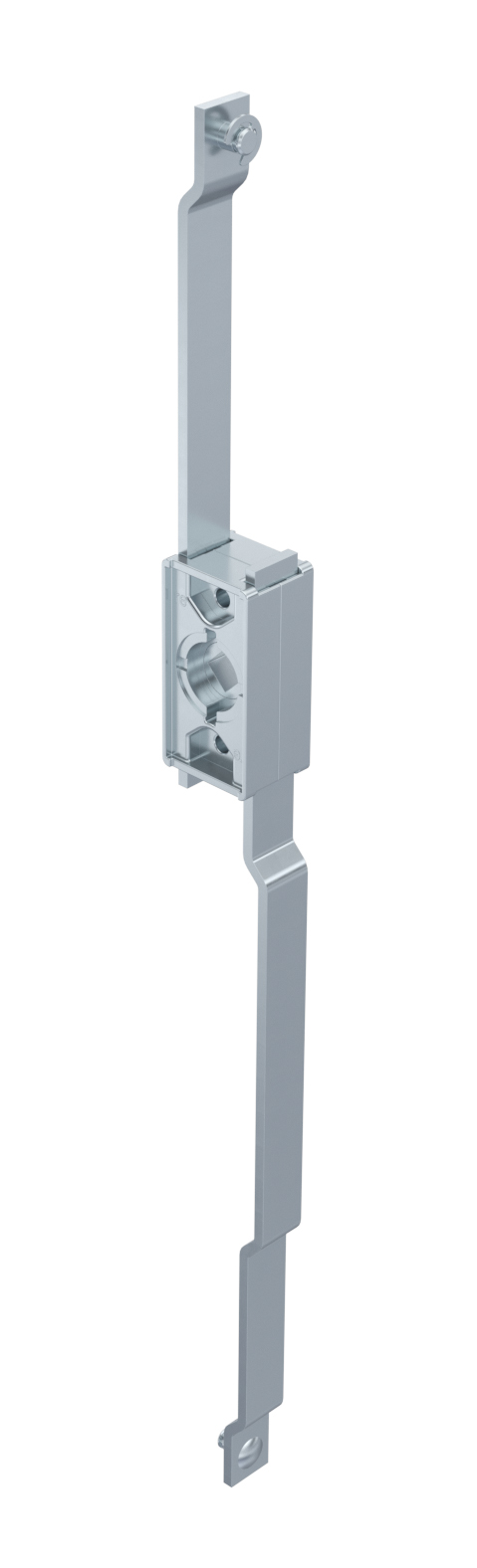

Stangenschloss RS PrC

ICON_ROHS
ICON_RUNDSTANGE
ICON_CUTOUT_PR_C
ICON_DIRAK_GEERDET
3_132_02
E_3-132_02_1
E_3-132_02_2
3_132_02
E_3-132_02_1
E_3-132_02_2

Vorteile

  • Für Einbauöffnung C.
  • Beide angetriebenen Rundstangen haben bei dieser Auslegung die gleiche Länge.
  • Die 4 Schweißbolzen der Stangenführungen der Varianten e) und f) liegen mittig zum Schloss.
  • Durch Wenden rechts / links einsetzbar.
  • Erdung durch Erdungsfeder (optional).

Werkstoffe

  • Stangenschloss: GDZn, roh / Stahl, verzinkt

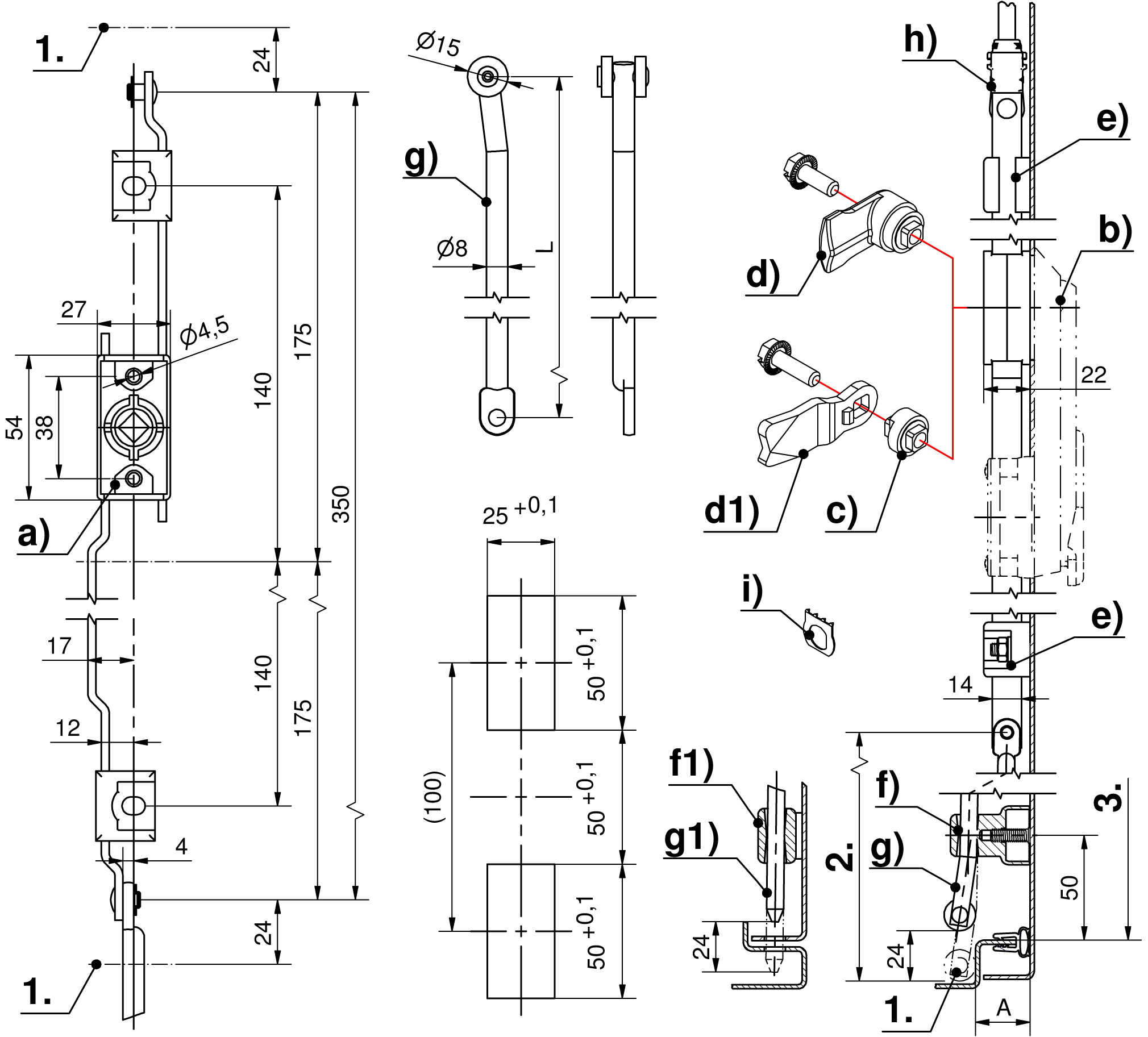

Anmerkungen

1. Hub 24mm

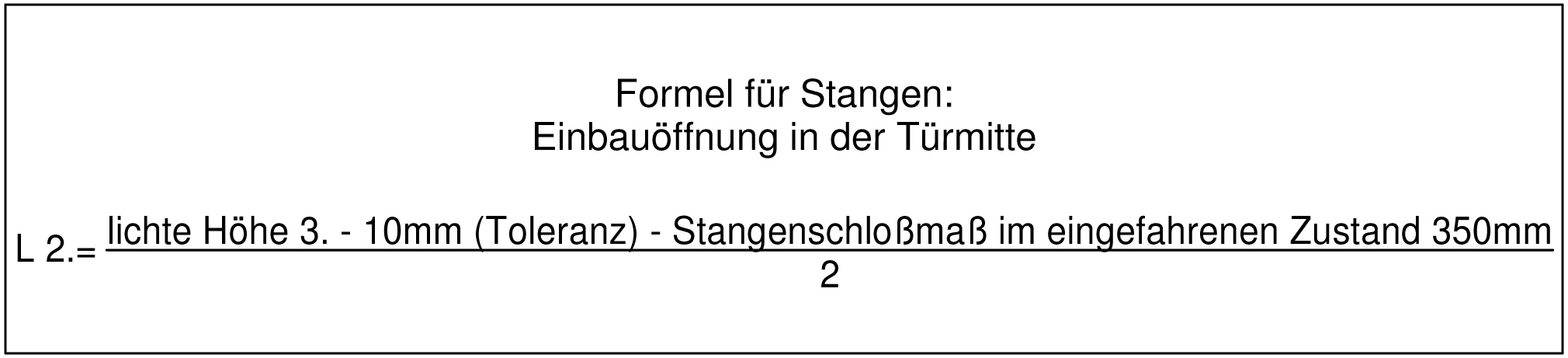

2. Länge L
3. Lichte Höhe

Die beiden Flachstangen des Stangenschlosses müssen zusätzlich geführt werden (e).
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Stangenschloss


Produktnummer
Stangenbefestigung
Montageart
Liefereinheit
a)
208-9015.00-00000
Sicherungsring
anschraubbar
1 Stck
