[3-100]

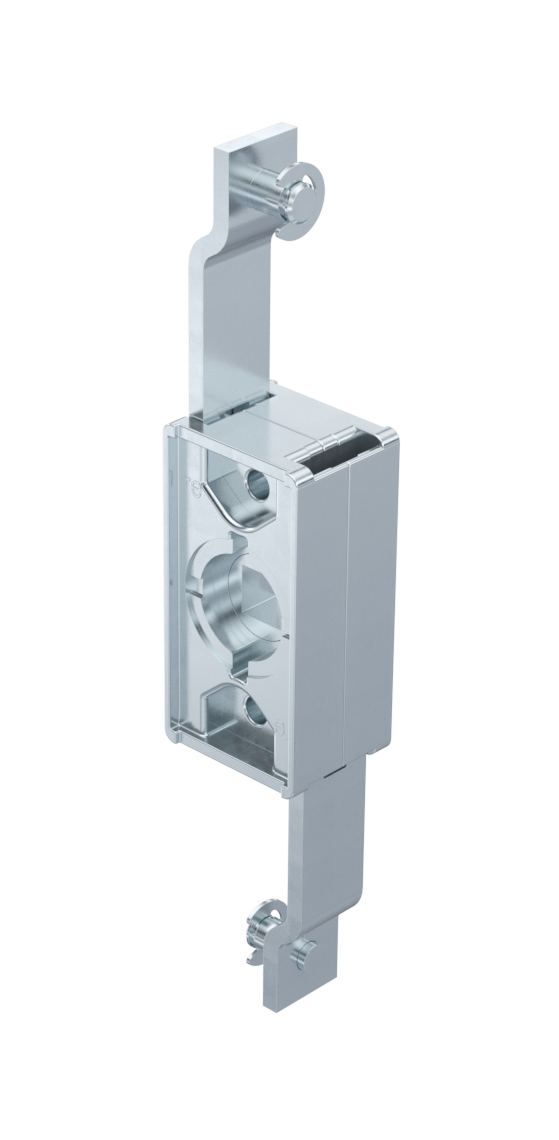

Stangenschloss RS/FS PrA
Vorteile
- Für Einbauöffnung A.

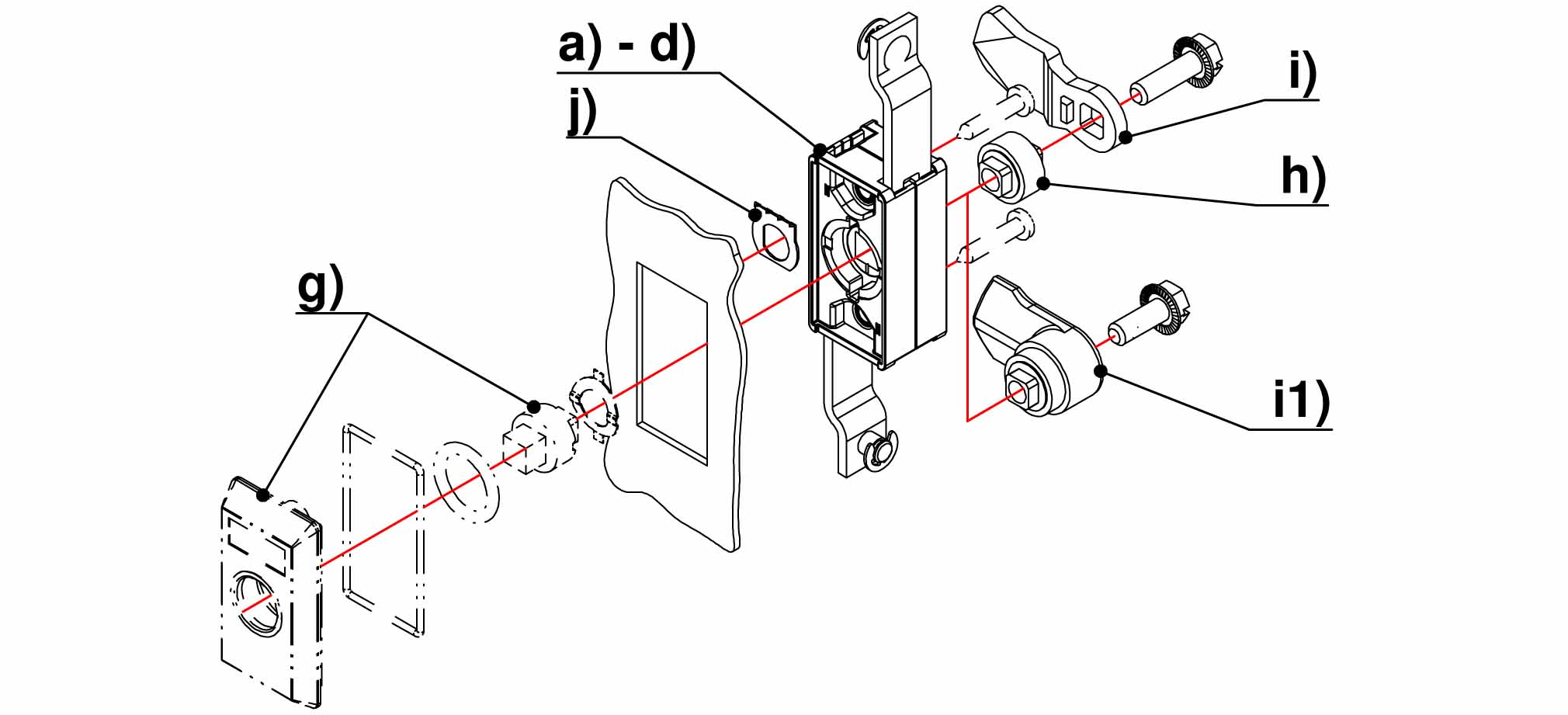

- Ausrüstbar mit Schlüsselschild, Griffelementen oder Schwenkhebel.
- Mit oder ohne Zunge zu montieren.
- Zum Einbau innerhalb des Dichtungsbereiches von Gehäusen.
- Im Kantungsbereich auch außerhalb der Dichtung einsetzbar.
- Durch Wenden rechts / links einsetzbar.
- Erdung durch Erdungsfeder (optional).
Werkstoffe
- Gehäuse: GDZn, roh oder PA, schwarz
- Ritzel: GDZn
- Stangen: Stahl, verzinkt
Anmerkungen

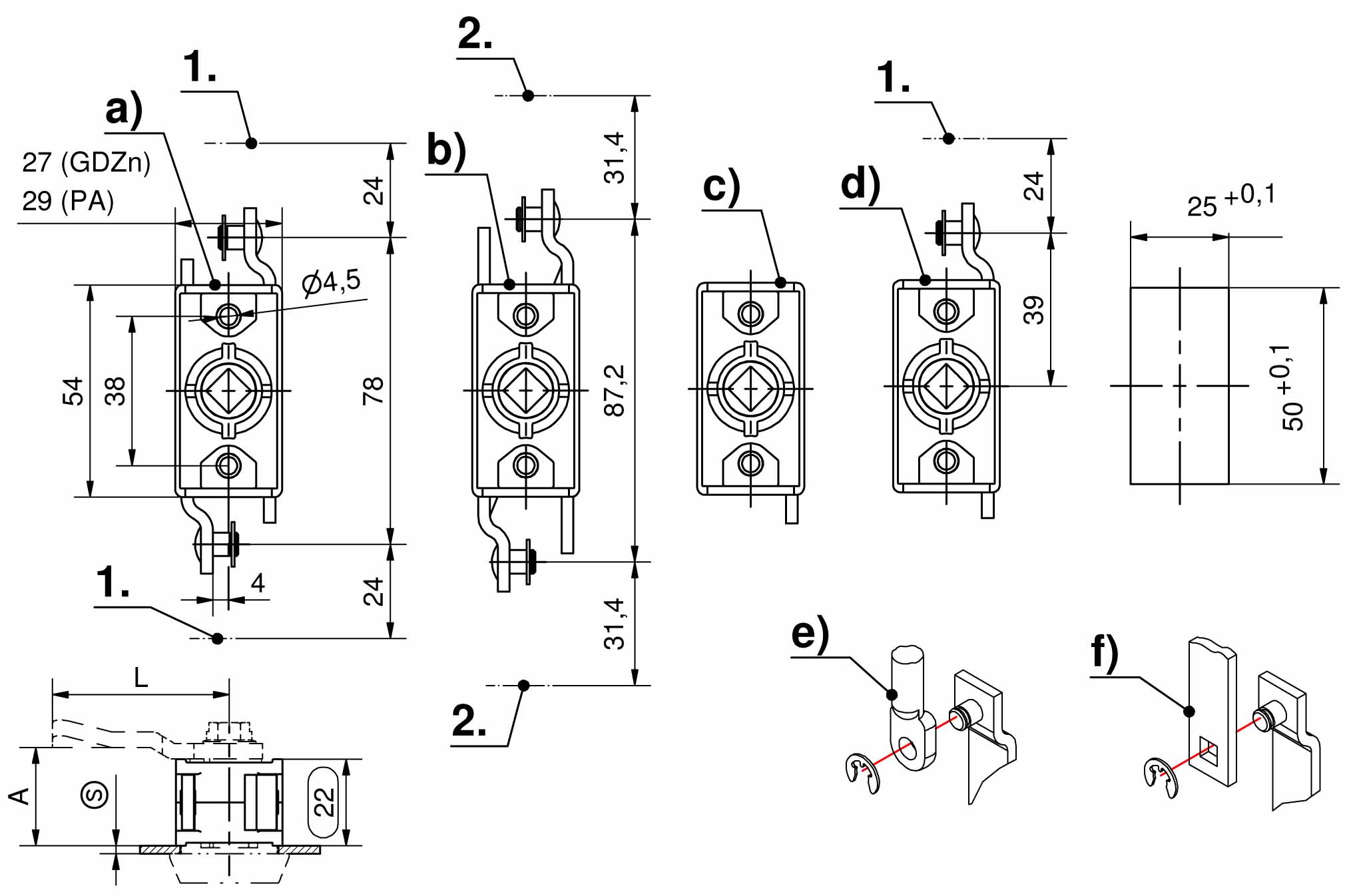

1. Hub 24mm2. Hub 31,4mm
Verfügbare Ausführungen
Stangenschloss, GDZn roh
Produktnummer
Schwenkweg
Ausführung
Hub
Montageart
Liefereinheit
a)
208-9001.00-00000
135°
für Betätigungen
24 mm
anschraubbar
1 Stck
b)
208-9008.00-00000
180°
für Betätigungen
31,4 mm
anschraubbar
1 Stck
c)
208-9013.00-00000
135°
für Betätigungen, ohne Stange
-
anschraubbar
1 Stck
d)
208-9014.00-00000
135°
für Betätigungen, mit einer Stange
24 mm
anschraubbar
1 Stck
Stangenschloss, PA schwarz
Produktnummer
Schwenkweg
Ausführung
Hub
Montageart
Liefereinheit
a)
208-9051.00-00000
135°
für Betätigungen
24 mm
anschraubbar
1 Stck
b)
208-9058.00-00000
180°
für Betätigungen
31,4 mm
anschraubbar
1 Stck
c)
208-9063.00-00000
135°
für Betätigungen, ohne Stange
-
anschraubbar
1 Stck
d)
208-9064.00-00000
135°
für Betätigungen, mit einer Stange
24 mm
anschraubbar
1 Stck
