[1-102]

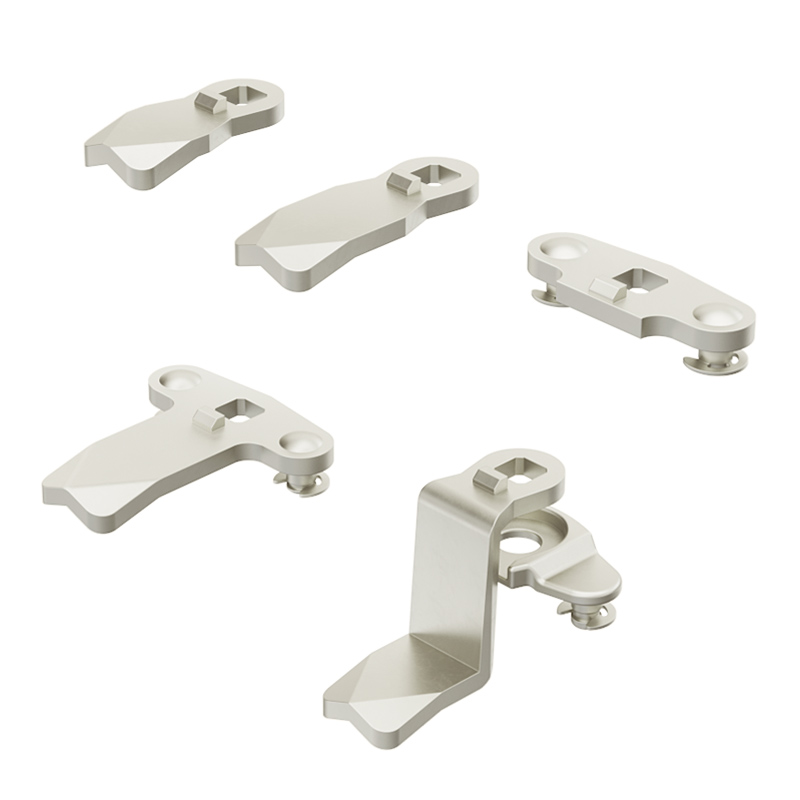

Zungen L35/45 Stahl verzinkt

ICON_ROHS
ICON_RUNDSTANGE
1_102
E_1-102
1_102
E_1-102

Vorteile

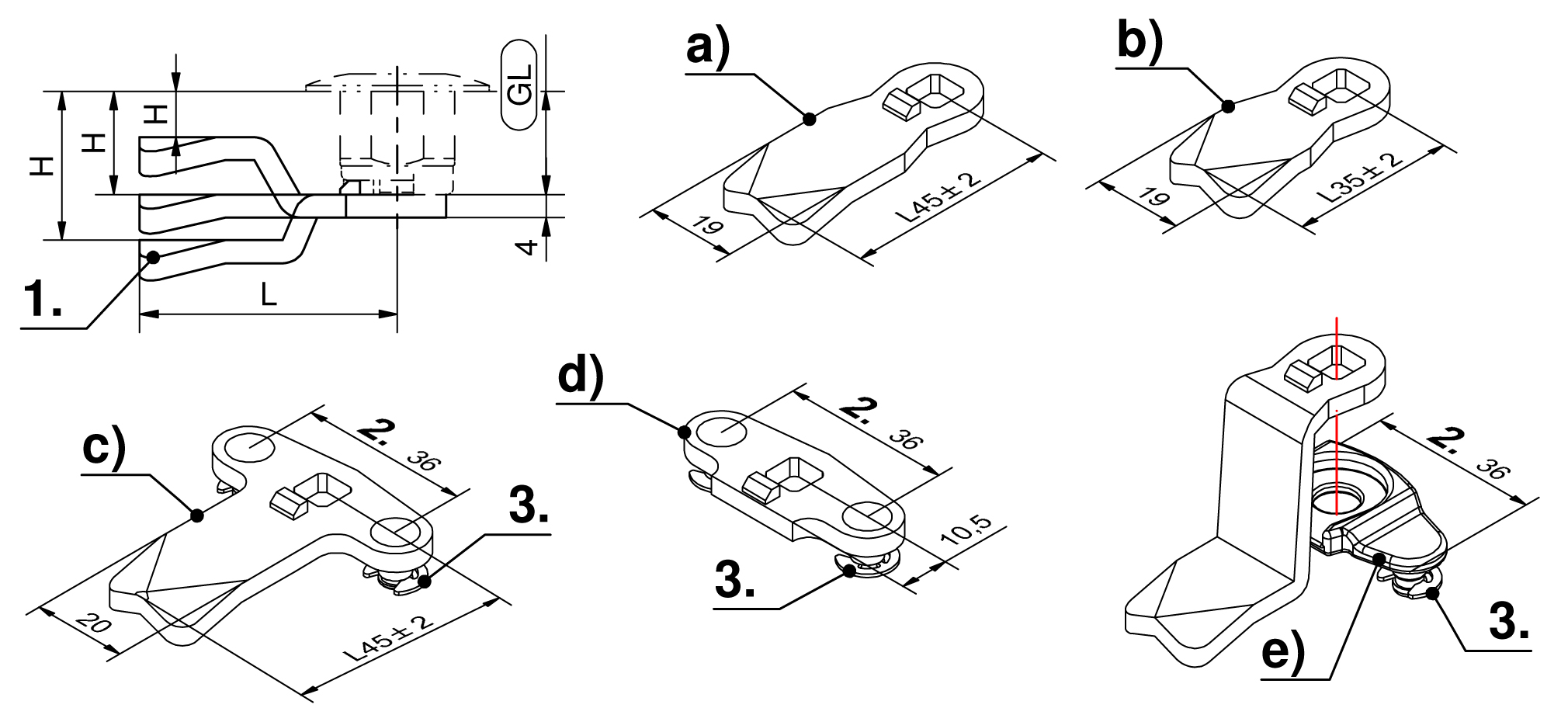

  • Zungen mit Auflaufschräge und Anschlag mit 35mm und 45mm Länge für 1-Punktverriegelung.
  • 3-Punkt Zungen für 3-Punktverriegelung.
  • Stangenantrieb für 2-Punktverriegelung.

Werkstoffe

  • Zungen: Stahl, verzinkt

Anmerkungen

1. Auflauf 3mm
2. Hub 18mm bei 90° Drehung
3. Sicherungsringe (im Lieferumfang)

Zungen L45 und 3-Punkt Zungen mit Kennzeichnung e) werden 2-teilig geliefert.
Gleitschuh für 35 und 45mm Zungen, siehe Produkt-System 1-103

Gewählte Ausführung

Produktnummer 200-0404.00-00000
Liefereinheit: 10 Stck
H-Maß bei Gl66: 52 mm
H-Maß für Gl60: 46 mm
H-Maß bei Gl56: 42 mm
H-Maß für Gl50: 36 mm
H-Maß bei Gl46: 32 mm
H-Maß bei Gl42: 28 mm
H-Maß bei Gl40: 26 mm
H-Maß bei Gl36: 22 mm
H-Maß bei Gl32: 18 mm
H-Maß bei Gl30: 16 mm
H-Maß bei Gl22: 8 mm
H-Maß für Gl20: 6 mm
H-Maß bei Gl18: 4 mm
CAD Modell
Auswahl aufheben Produktdatenblatt
