[3-440]

Lagerstück RS base

ICON_DIRAK_BASE

ICON_TUERANSCHLAG_LR

ICON_RUNDSTANGE

ICON_FLACHSTANGE

ICON_CUTOUT_PR_C

Vorteile

Rechts / links einsetzbar.
Aufklipsbar zur Vormontage mit dem Schwenkhebel base.
Finale Befestigung mittels Schrauben (enthalten).

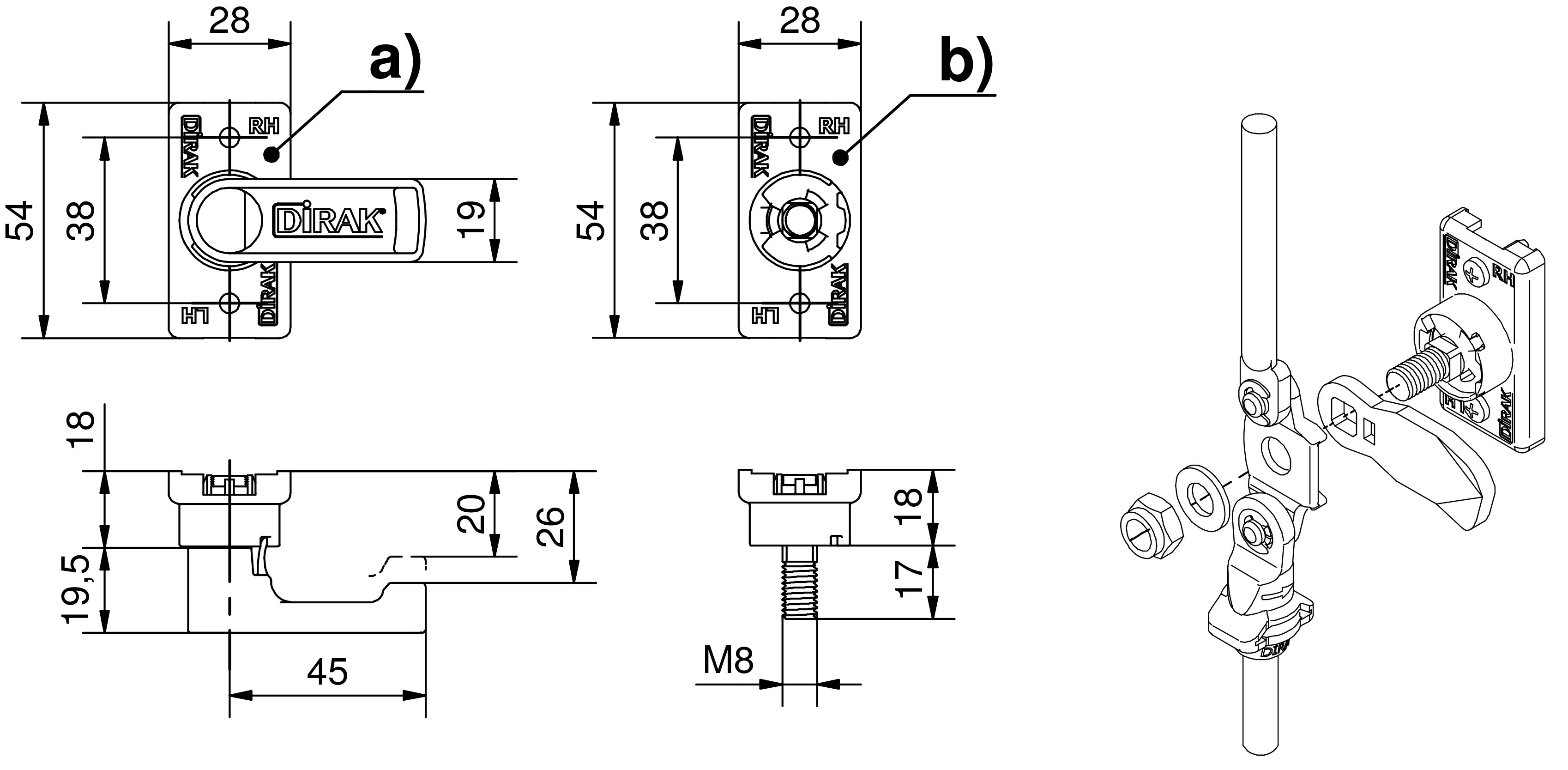

a) Lagerstück für Einpunktverriegelung mit PA-Zunge (H20 und H26) für Schwenkhebel base.
Montage der Zunge im Lagerstück mittels Bajonett-Verschluss, rastet hörbar ein.
b) Lagerstück mit Adapter für Ein- oder Mehrpunktverriegelung, für Standardzungen und Flügelzungenadapter.
Zungen werden durch selbstsichernde Mutter M8 auf dem Vierkant gesichert (max. Anzugsmoment 4 Nm).

Werkstoffe

Lagerstück und Zunge: PA, schwarz
Adapter: GDZn, roh

Anmerkungen

Blechstärkenunabhängig von 0,5 bis 3mm.

Verfügbare Ausführungen

Lagerstück

Produktnummer

Ausführung

Liefereinheit

308-9007.00-00000

mit PA Zunge H20

308-9008.00-00000

mit PA Zunge H26

308-9006.00-00000

Zugehörige Produkte

Zubehöre

1-102 Zungen L35/45 Stahl verzinkt

1-103 Gleitschuh für Zunge

1-170 Rundstangen mit Auge

1-180 Rundstangen für Adapter

1-181 Adapter für Rundstangen Ø8mm PA

1-181.01 Adapter für Rundstangen Ø8mm / Ø10mm GDZn

1-190 Stangenführungen RS

2-151 2-, 3- und 4-Punkt Flügelzungenadapter

2-151.04 3-Punkt Zungenadapter

MLA 1-103 MLA-Türkontakt
