Schwenkhebel base PrC

ICON_DIRAK_BASE
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_UL
ICON_WERKZEUGLOS
ICON_RUNDSTANGE
ICON_FLACHSTANGE
ICON_CUTOUT_PR_C
ICON_IP65
ICON_FLACHSTANGE
ICON_PZ_DIN_18252
ICON_RUNDSTANGE
3_400
E_3-400

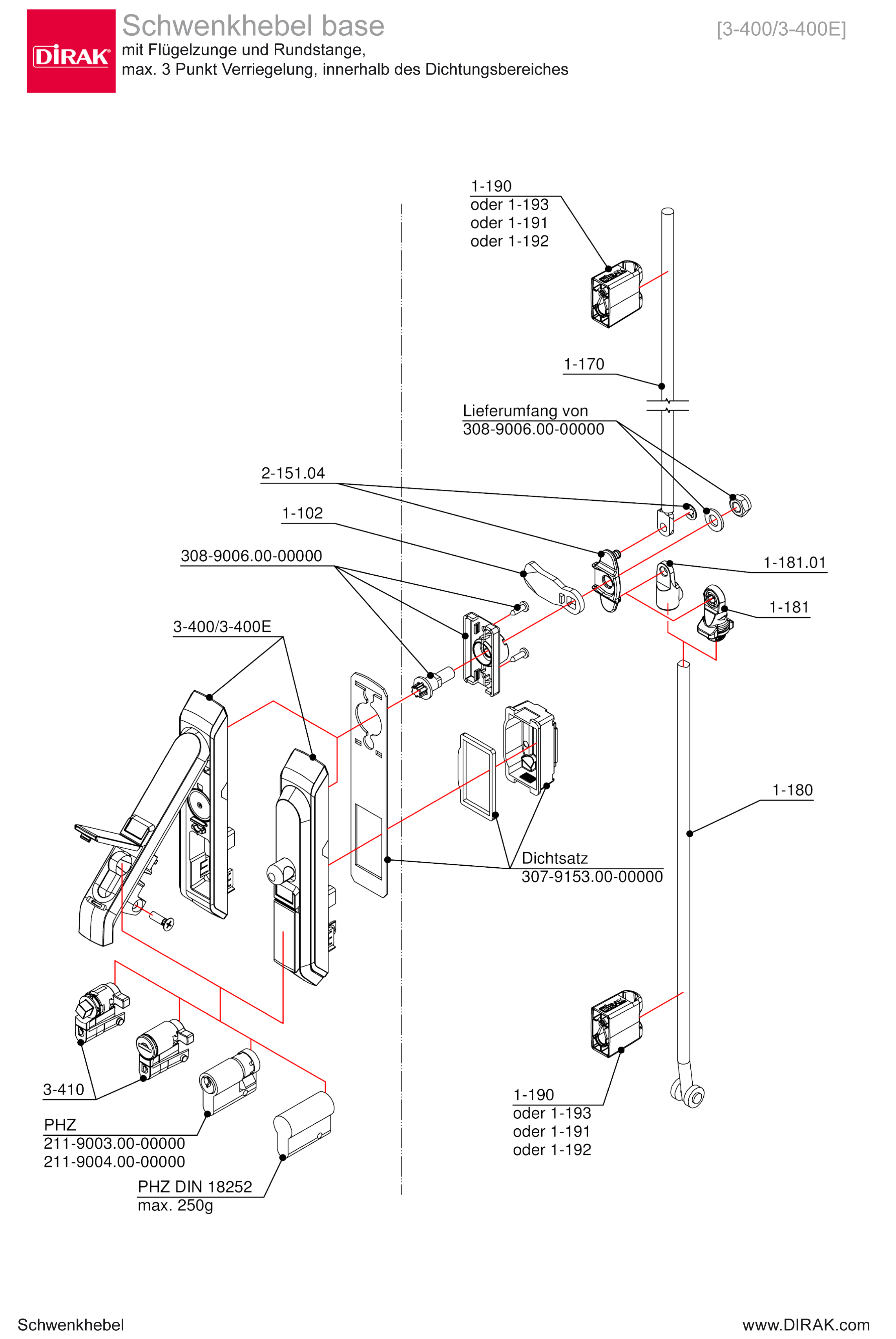

E_3-400_901_KAT
E_3-400_902_KAT
E_3-400_903_KAT
E_3-400_904_KAT
E_3-400_905_KAT
3_400
E_3-400
E_3-400_901_KAT
E_3-400_902_KAT
E_3-400_903_KAT
E_3-400_904_KAT
E_3-400_905_KAT

Vorteile

  • Werkzeugloser Zusammenbau.
  • Werkzeuglose Vormontage, selbsteinrastend für Blechstärke 1,5 bis 2,0mm.
  • Blechstärken unabhängig bis 3mm.
  • Fallenverschluss.
  • Griff mit Aufstellfeder.
  • Für Profil-Halbzylinder mit Verschlussstellung 6 Uhr.
  • Werkzeugloser Austausch der Zylinderabdeckung.
  • IP65 nach DIN EN 60529 durch Dichtsatz (optional).
  • Rechts / links einsetzbar.

Werkstoffe

  • Griff, Mulde, Kappe und Zylinderabdeckung: PA, schwarz
  • Vorhangschlossbolzen: GDZn, verzinkt
  • Gelenkdorn: Grivory
  • Falle: POM
  • Feder: Stahl

Anmerkungen

(S) Türstärke 1,5 - 2,0mm

f) LED-Anzeige nachrüstbar

Vorhangschloss-Version nicht mit LED-Modul kombinierbar

Stangenschloss und Zungenadapter nicht mit negativ gekröpften Zungen kombinierbar

Profilhalbzylinder und deren Montage müssen separat bestellt werden.
Bitte Ausführung wählen Produktdatenblatt

Zugehörige Produkte

Produktgalerie überspringen

Zubehöre

3_130 (2)
208-9002.00-00000 Stangenschloss GDZn, Sicherungsring
3_130 (2)
208-9003.00-00000 Stangenschloss GDZn, Schnellbefestigung
2_140
211-9003.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, gleichschließend
2_140
211-9004.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, verschiedenschließend
1_102
1-102 Zungen L35/45 Stahl verzinkt
1_103
1-103 Gleitschuh für Zunge
MLA_1_103
MLA 1-103 MLA-Türkontakt
Produktgalerie überspringen

Spezifisches Zubehör

3_163
208-9409.00-00000 Zungenadapter mit Sperrzahnschraube M5x20
3_400
307-9151.00-00000 LED-Anzeige, für Variante PHZ
3_400
307-9152.00-00000 LED-Anzeige, für Variante einrastend
3_400
307-9154.00-00000 Stangenschlossadapter
3_410
3-410 Schließmittelträger base
3_440
3-440 Lagerstück RS base
