[2-090.07]

Schwenkhebel RC3 PrC für PHZ

ICON_TUERANSCHLAG_LR

ICON_PZ_DIN_18252

ICON_RUNDSTANGE

ICON_FLACHSTANGE

ICON_DIRAK_GEERDET

ICON_CUTOUT_PR_C

ICON_RC3_SCHWARZ

Vorteile

Schwenkhebel mit herausschwenkbarem Betätigungshebel.
Verschließbar durch den Einsatz von Profil-Halbzylindern (optional).
90° Schließweg.
IP65 nach DIN EN 60529.
Rechts / links einsetzbar.
Lagerstück mit Dichtung für Einbauöffnung 150x25.
Erdung durch Erdungsfeder (optional).
Getestet nach Widerstandsklasse RC3 in Anlehnung an DIN EN 1630:2021-11.

Werkstoffe

Schwenkhebel und Mulde: GDZn, schwarz
Gelenkdorn: Messing
Lagerstück PrC: GDZn, roh
Lagerstück 150x25: Aluminium, roh
Kappe: PA, schwarz
Dichtungen: NBR

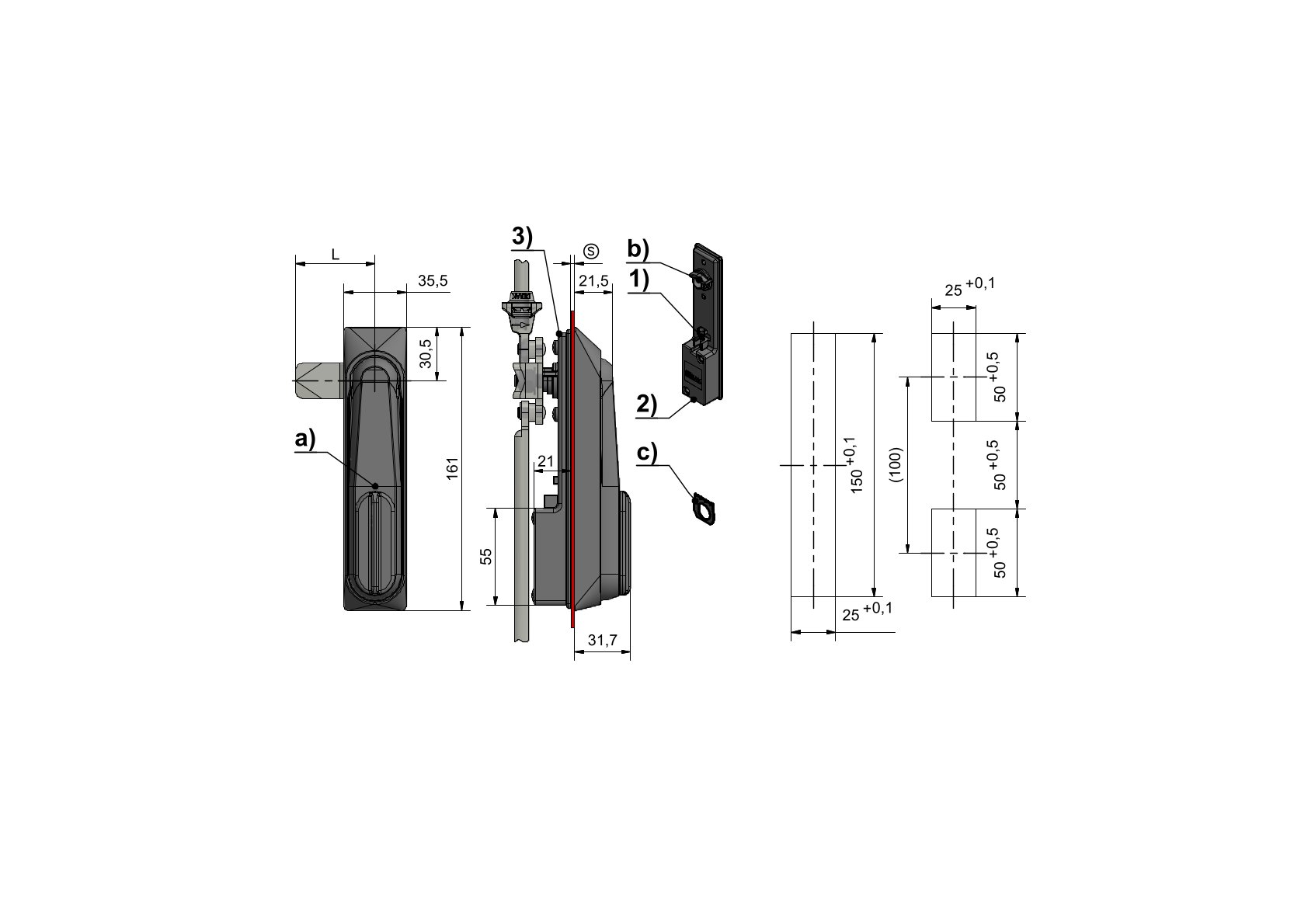

Anmerkungen

(S) Türstärke 1,5 - 2,5mm

1. Aufnahme für Sensor (Sensor nicht im Lieferumfang enthalten)
2. Lagerstück 150x25
3. Lagerstück PrC

Profil-Halbzylinder nicht im Lieferumfang enthalten.

Verfügbare Ausführungen

Schwenkhebel RC2

Produktnummer

Ausführung

Montageart

Liefereinheit

207-9173.00-00000

Lagerstück PrC

207-9174.00-00000

Lagerstück 150x25
