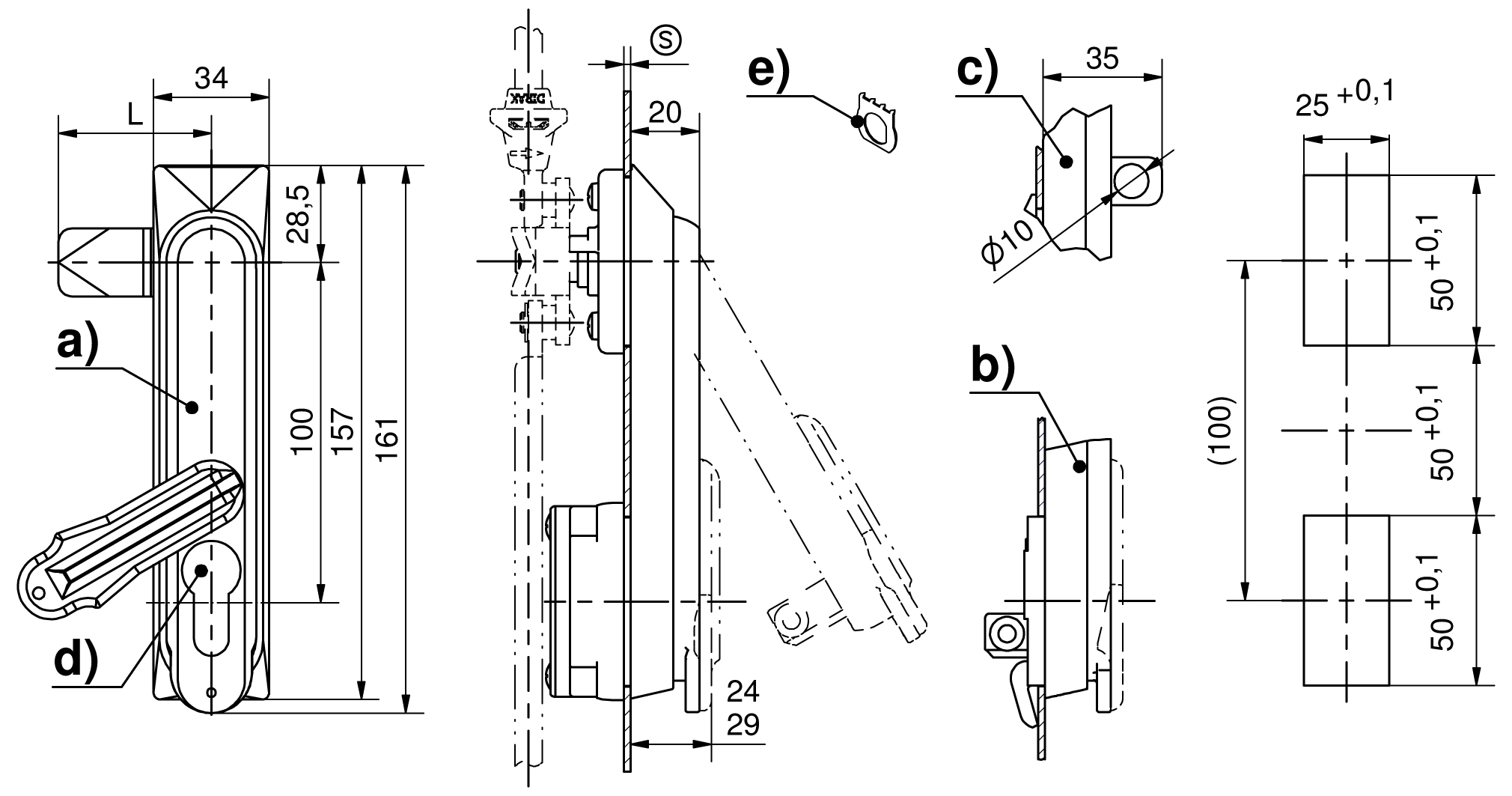

Schwenkhebel mit herausschwenkbarem Betätigungshebel.
90° Schließweg.
Verschließbar durch den Einsatz von Profil-Halbzylindern mit 45° oder 90° Schließbartstellung.
Die aufgeführten Schwenkhebel sind mit Schiebekappe (Produkt-System 2-091) nachrüstbar.
Die Schiebekappe kann für Profil-Halbzylinder von Produkt-System 2-140 und für erhöhte Profil-Halbzylinder verwendet werden.
IP65 nach DIN EN 60529 - Version Mulde mit Kappe.
Rechts / links einsetzbar.
Erdung durch Erdungsfeder (optional).
Werkstoffe
Griff, Mulde und Zylinderabdeckung: siehe Tabelle
Gelenkdorn: Messing
Lagerstück: GDZn, roh
Kappe: PA, schwarz
Dichtungen: NBR
Anmerkungen
(S) Türstärke 1,5 - 2,5mm

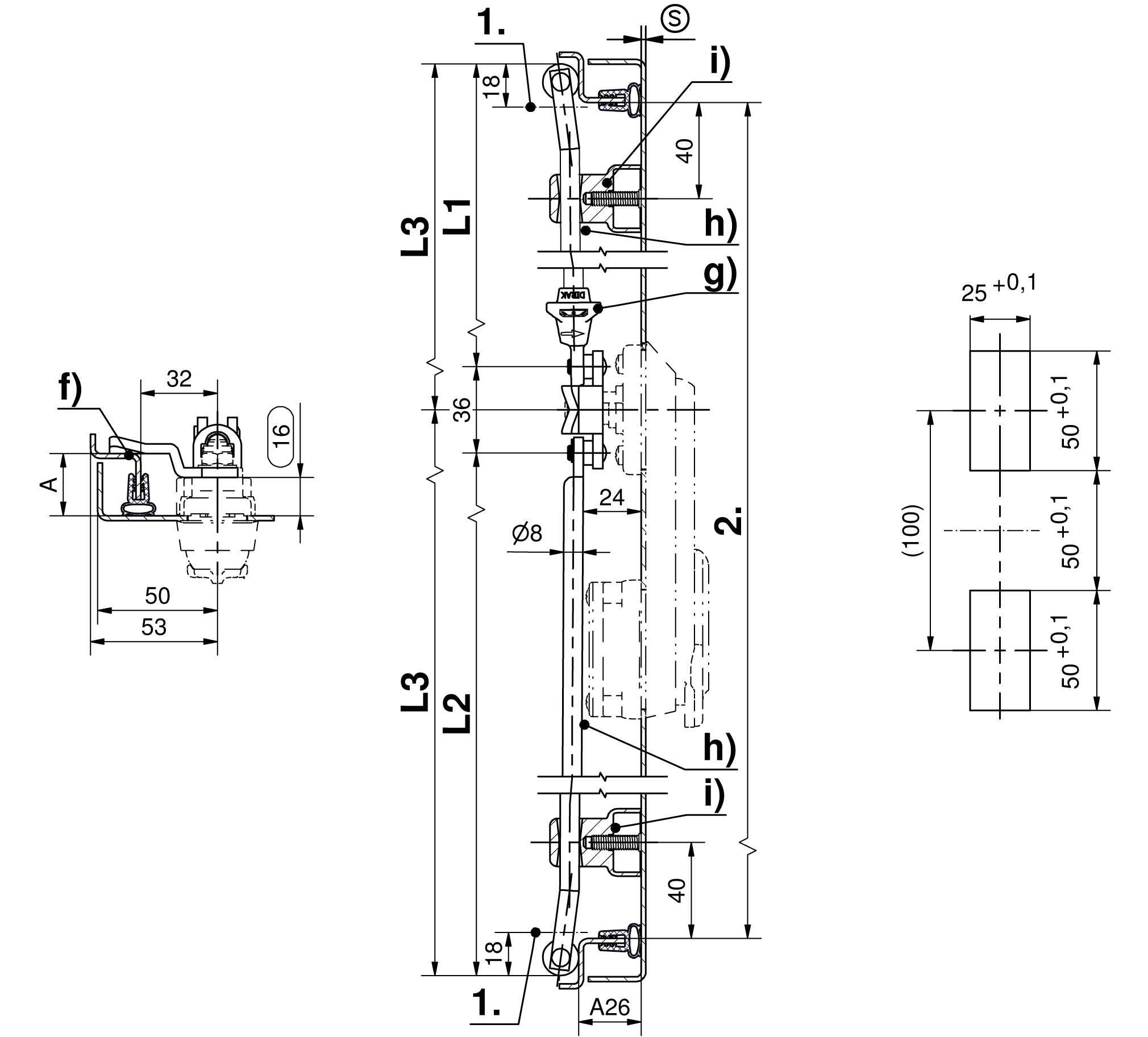

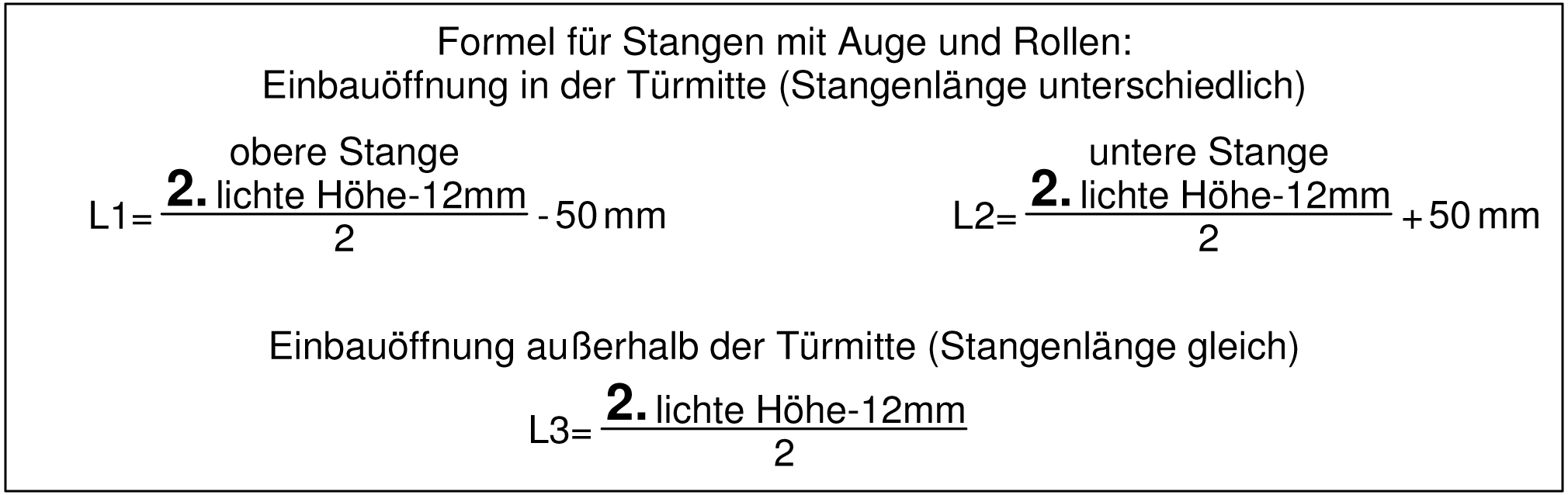

Zeichnungen für Stangenberechnung (siehe Zubehör): 1. Hub 18mm 2. Lichte Höhe
Profil-Halbzylinder und deren Montage müssen separat bestellt werden. Senkschraube M5x16, zur Befestigung des Zylinders, im Lieferumfang enthalten. Alternativprodukte siehe auch 2-090.01, 2-090.02, 2-090.03, 2-090.04.
