[2-090]

Schwenkhebel RS PrC für PHZ

ICON_TUERANSCHLAG_LR

ICON_RUNDSTANGE

ICON_CUTOUT_PR_C

ICON_DIRAK_GEERDET

ICON_PZ_DIN_18252

Vorteile

Schwenkhebel mit herausschwenkbarem Betätigungshebel.
90° Schließweg.
Verschließbar durch den Einsatz von Profil-Halbzylindern mit 45° oder 90° Schließbartstellung.
Die aufgeführten Schwenkhebel sind mit Schiebekappe (Produkt-System 2-091) nachrüstbar.
Die Schiebekappe kann für Profil-Halbzylinder von Produkt-System 2-140 und für erhöhte Profil-Halbzylinder verwendet werden.
IP65 nach DIN EN 60529 - Version Mulde mit Kappe.
Rechts / links einsetzbar.
Erdung durch Erdungsfeder (optional).

Werkstoffe

Griff, Mulde und Zylinderabdeckung: siehe Tabelle
Gelenkdorn: Messing
Lagerstück: GDZn, roh
Kappe: PA, schwarz
Dichtungen: NBR

Anmerkungen

(S) Türstärke 1,5 - 2,5mm

Zeichnungen für Stangenberechnung (siehe Zubehör):
1. Hub 18mm
2. Lichte Höhe

Profil-Halbzylinder und deren Montage müssen separat bestellt werden.
Senkschraube M5x16, zur Befestigung des Zylinders, im Lieferumfang enthalten.
Alternativprodukte siehe auch 2-090.01, 2-090.02, 2-090.03, 2-090.04.

Verfügbare Ausführungen

Schwenkhebel für PHZ

Produktnummer

Verschlussart

Material Griff

Oberfläche Griff

Material Mulde

Oberfläche Mulde

Mulde

IP-Schutz

Material Zylinderabdeckung

Plombierbar

Vorhangschlossbolzen

Liefereinheit

207-9282.00-00000

207-9283.00-00000

207-9284.00-00000

107-9254.00-00000

107-9255.00-00000

107-9226.00-00000

107-9227.00-00000

107-9228.00-00000

107-9282.00-00000

107-9225.00-00000

107-9208.00-00000

Zugehörige Produkte

Zubehöre

1-103 Gleitschuh für Zunge

h)

1-170 Rundstangen mit Auge

h)

1-180 Rundstangen für Adapter

g)

1-181 Adapter für Rundstangen Ø8mm PA

g)

1-181.01 Adapter für Rundstangen Ø8mm / Ø10mm GDZn

i)

1-190 Stangenführungen RS

i)

1-193 Stangenführung RS

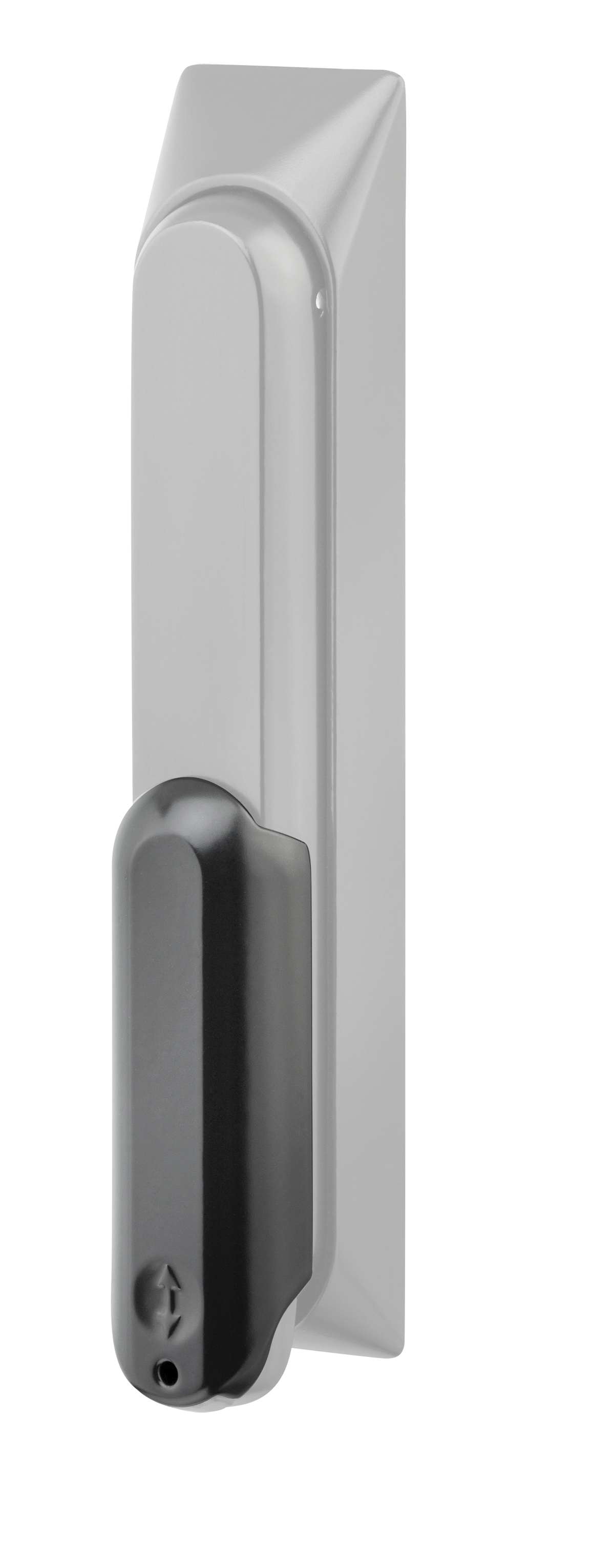

2-091 Schiebekappe

d)

2-140 Profil-Halbzylinder DIN 18252

f)

2-150 3-Punkt Zunge L45, Stangenantrieb

f)

2-151 2-, 3- und 4-Punkt Flügelzungenadapter

f)

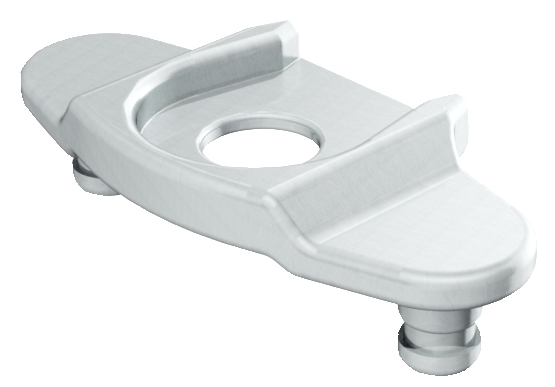

2-151.04 3-Punkt Zungenadapter

e)

3-011 Erdungsfeder Edelstahl

MLA 1-103 MLA-Türkontakt
