Drehriegel mit T-Griff und Knebel Pr20.1 L30-60

ICON_CUTOUT_20_1
ICON_DIRAK_GEERDET
ICON_MUTTER_15Nm
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_IP65
ICON_IP54

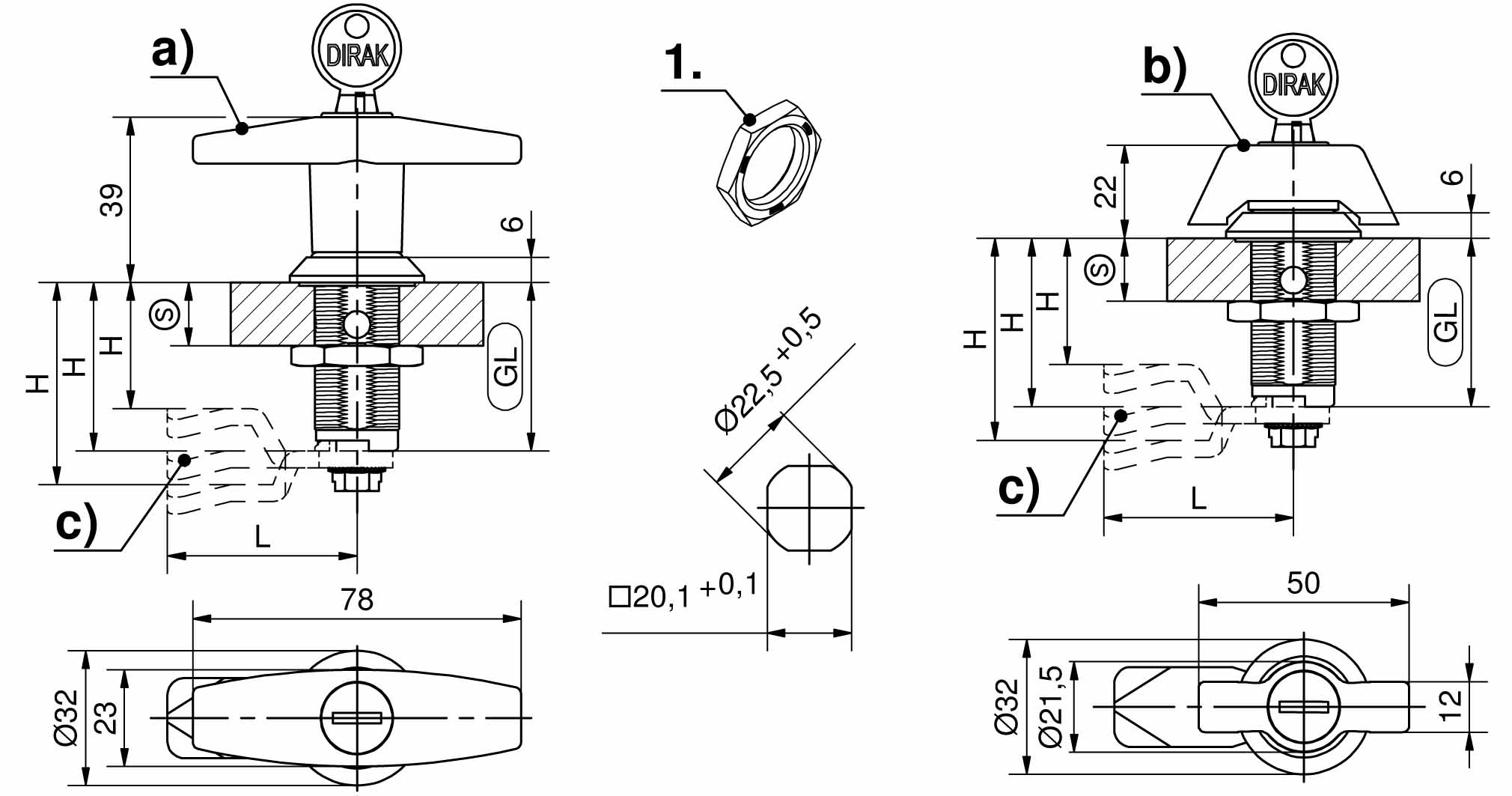

1_155_02
E_1-155_02
1_155_02
E_1-155_02

Vorteile

  • Drehriegel mit verlängertem Gehäuse.
  • Maximal mögliche Türstärke beträgt 50mm.
  • Alle Ausführungen der T-Griffe werden mit Gehäuse geliefert.
  • Varianten ohne Zylinder sind IP65 nach DIN EN 60529.
  • Varianten mit Zylinder sind IP54 nach DIN EN 60529.
  • Erdung durch einseitige Erdungsmutter.
  • Alle abschließbaren Griffelemente werden mit 2 Schlüsseln geliefert.

Werkstoffe

  • Griffelemente: PA, schwarz mit GDZn Kern oder GDZn, verchromt oder schwarz
  • Gehäuse: GDZn, schwarz
  • Flachdichtung: NBR/Perbunan, schwarz
  • Knebel: PA, schwarz mit GDZn Kern
  • Erdungsmutter: GDZn

Anmerkungen

(S) Türstärke siehe Tabelle

Gehäuselänge 36mm auf Anfrage.

Weitere Maße der Griffelemente siehe Produkt-System 1-130, 1-140.
Bestellnummern für Griffe in der Ausführung PAGODA Schließanlage auf Anfrage.
Bitte konfigurieren Sie den Drehriegel mit einer Zunge.

1. Erdungsmutter
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Drehriegel mit T-Griff, PA, schwarz


Produktnummer
Gehäuselänge
Verschlussart
Türstärke (S)
IP-Schutz
Montageart
Liefereinheit
a)
200-9310.00-00000
30 mm
-
0 mm - 20 mm
IP65
anschraubbar
1 Stck
a)
200-9313.00-00000
30 mm
gleichschließend DIRAK 1333
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
500-9313.00-00000
30 mm
gleichschließend DS200
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
200-9316.00-00000
30 mm
verschiedenschließend
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
200-9311.00-00000
40 mm
-
0 mm - 30 mm
IP65
anschraubbar
1 Stck
a)
200-9314.00-00000
40 mm
gleichschließend DIRAK 1333
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
500-9314.00-00000
40 mm
gleichschließend DS200
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
200-9317.00-00000
40 mm
verschiedenschließend
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
200-9312.00-00000
50 mm
-
0 mm - 40 mm
IP65
anschraubbar
1 Stck
a)
200-9315.00-00000
50 mm
gleichschließend DIRAK 1333
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
500-9315.00-00000
50 mm
gleichschließend DS200
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
200-9318.00-00000
50 mm
verschiedenschließend
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
200-9346.00-00000
60 mm
-
0 mm - 50 mm
IP65
anschraubbar
1 Stck
a)
200-9347.00-00000
60 mm
gleichschließend DIRAK 1333
0 mm - 50 mm
IP54
anschraubbar
1 Stck
a)
500-9347.00-00000
60 mm
gleichschließend DS200
0 mm - 50 mm
IP54
anschraubbar
1 Stck
a)
200-9348.00-00000
60 mm
verschiedenschließend
0 mm - 50 mm
IP54
anschraubbar
1 Stck

Drehriegel mit T-Griff, GDZn, verchromt


Produktnummer
Gehäuselänge
Verschlussart
Türstärke (S)
IP-Schutz
Montageart
Liefereinheit
a)
200-9334.00-00000
30 mm
-
0 mm - 20 mm
IP65
anschraubbar
1 Stck
a)
200-9337.00-00000
30 mm
gleichschließend DIRAK 1333
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
500-9337.00-00000
30 mm
gleichschließend DS200
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
200-9340.00-00000
30 mm
verschiedenschließend
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
501-9337.00-00000
30 mm
PAGODA gleichschließend
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
200-9335.00-00000
40 mm
-
0 mm - 30 mm
IP65
anschraubbar
1 Stck
a)
200-9338.00-00000
40 mm
gleichschließend DIRAK 1333
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
500-9338.00-00000
40 mm
gleichschließend DS200
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
200-9341.00-00000
40 mm
verschiedenschließend
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
501-9338.00-00000
40 mm
PAGODA gleichschließend
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
200-9336.00-00000
50 mm
-
0 mm - 40 mm
IP65
anschraubbar
1 Stck
a)
200-9339.00-00000
50 mm
gleichschließend DIRAK 1333
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
500-9339.00-00000
50 mm
gleichschließend DS200
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
200-9342.00-00000
50 mm
verschiedenschließend
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
200-9343.00-00000
60 mm
-
0 mm - 50 mm
IP65
anschraubbar
1 Stck
a)
200-9344.00-00000
60 mm
gleichschließend DIRAK 1333
0 mm - 50 mm
IP54
anschraubbar
1 Stck
a)
500-9344.00-00000
60 mm
gleichschließend DS200
0 mm - 50 mm
IP54
anschraubbar
1 Stck
a)
200-9345.00-00000
60 mm
verschiedenschließend
0 mm - 50 mm
IP54
anschraubbar
1 Stck

Drehriegel mit T-Griff, GDZn, schwarz


Produktnummer
Gehäuselänge
Verschlussart
Türstärke (S)
IP-Schutz
Montageart
Liefereinheit
a)
200-9352.00-00000
30 mm
-
0 mm - 20 mm
IP65
anschraubbar
1 Stck
a)
200-9356.00-00000
30 mm
gleichschließend DIRAK 1333
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
500-9356.00-00000
30 mm
gleichschließend DS200
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
200-9360.00-00000
30 mm
verschiedenschließend
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
501-9356.00-00000
30 mm
PAGODA gleichschließend
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
501-9360.00-00000
30 mm
PAGODA verschiedenschließend
0 mm - 20 mm
IP54
anschraubbar
1 Stck
a)
200-9353.00-00000
40 mm
-
0 mm - 30 mm
IP65
anschraubbar
1 Stck
a)
200-9357.00-00000
40 mm
gleichschließend DIRAK 1333
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
200-9361.00-00000
40 mm
verschiedenschließend
0 mm - 30 mm
IP54
anschraubbar
1 Stck
a)
200-9354.00-00000
50 mm
-
0 mm - 40 mm
IP65
anschraubbar
1 Stck
a)
200-9358.00-00000
50 mm
gleichschließend DIRAK 1333
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
200-9362.00-00000
50 mm
verschiedenschließend
0 mm - 40 mm
IP54
anschraubbar
1 Stck
a)
200-9355.00-00000
60 mm
-
0 mm - 50 mm
IP65
anschraubbar
1 Stck
a)
200-9359.00-00000
60 mm
gleichschließend DIRAK 1333
0 mm - 50 mm
IP54
anschraubbar
1 Stck
a)
200-9363.00-00000
60 mm
verschiedenschließend
0 mm - 50 mm
IP54
anschraubbar
1 Stck

Drehriegel mit Knebel, PA, schwarz


Produktnummer
Gehäuselänge
Verschlussart
Türstärke (S)
IP-Schutz
Montageart
Liefereinheit
b)
200-9322.00-00000
30 mm
-
0 mm - 20 mm
IP65
anschraubbar
1 Stck
b)
200-9325.00-00000
30 mm
gleichschließend DIRAK 1333
0 mm - 20 mm
IP54
anschraubbar
1 Stck
b)
500-9325.00-00000
30 mm
gleichschließend DS200
0 mm - 20 mm
IP54
anschraubbar
1 Stck
b)
200-9328.00-00000
30 mm
verschiedenschließend
0 mm - 20 mm
IP54
anschraubbar
1 Stck
b)
200-9323.00-00000
40 mm
-
0 mm - 30 mm
IP65
anschraubbar
1 Stck
b)
200-9326.00-00000
40 mm
gleichschließend DIRAK 1333
0 mm - 30 mm
IP54
anschraubbar
1 Stck
b)
500-9326.00-00000
40 mm
gleichschließend DS200
0 mm - 30 mm
IP54
anschraubbar
1 Stck
b)
200-9329.00-00000
40 mm
verschiedenschließend
0 mm - 30 mm
IP54
anschraubbar
1 Stck
b)
200-9324.00-00000
50 mm
-
0 mm - 40 mm
IP65
anschraubbar
1 Stck
b)
200-9327.00-00000
50 mm
gleichschließend DIRAK 1333
0 mm - 40 mm
IP54
anschraubbar
1 Stck
b)
500-9327.00-00000
50 mm
gleichschließend DS200
0 mm - 40 mm
IP54
anschraubbar
1 Stck
b)
200-9330.00-00000
50 mm
verschiedenschließend
0 mm - 40 mm
IP54
anschraubbar
1 Stck
b)
200-9349.00-00000
60 mm
-
0 mm - 50 mm
IP65
anschraubbar
1 Stck
b)
200-9350.00-00000
60 mm
gleichschließend DIRAK 1333
0 mm - 50 mm
IP54
anschraubbar
1 Stck
b)
500-9350.00-00000
60 mm
gleichschließend DS200
0 mm - 50 mm
IP54
anschraubbar
1 Stck
b)
200-9351.00-00000
60 mm
verschiedenschließend
0 mm - 50 mm
IP54
anschraubbar
1 Stck
