[1-100.04]

Drehriegel für ILOQ Pr20.1 L18

ICON_CUTOUT_20_1
ICON_IP65
ICON_MUTTER_15Nm
ICON_ROHS
ICON_SCHRAUBE_M6 Nm4
ICON_TUERANSCHLAG_LR
ICON_PZ_DIN_18252
ICON_RUNDSTANGE

Vorteile

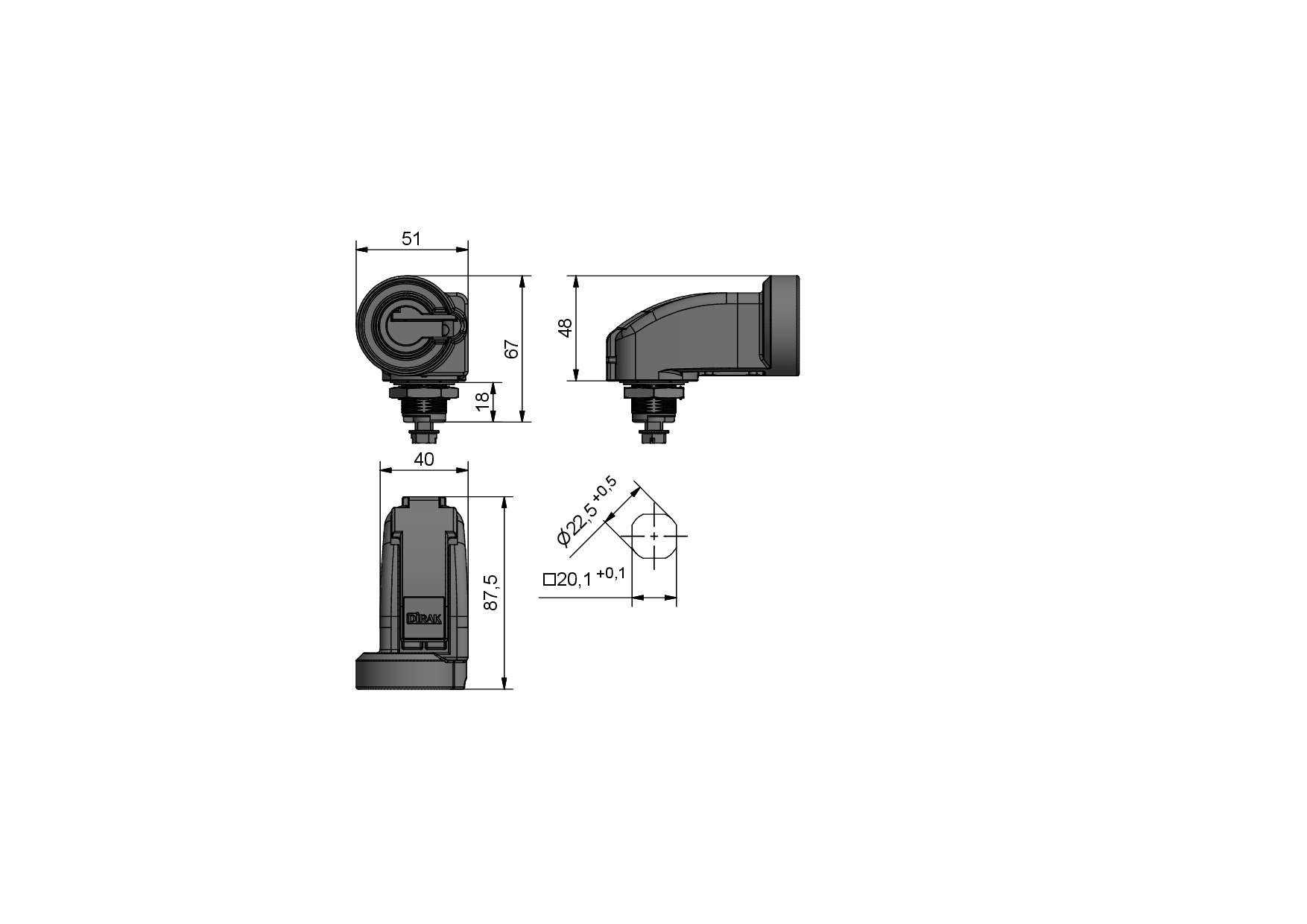

  • Für Einbauöffnung Pr20.1.
  • IP65 nach DIN EN 60529.
  • Rechts / links einsetzbar.

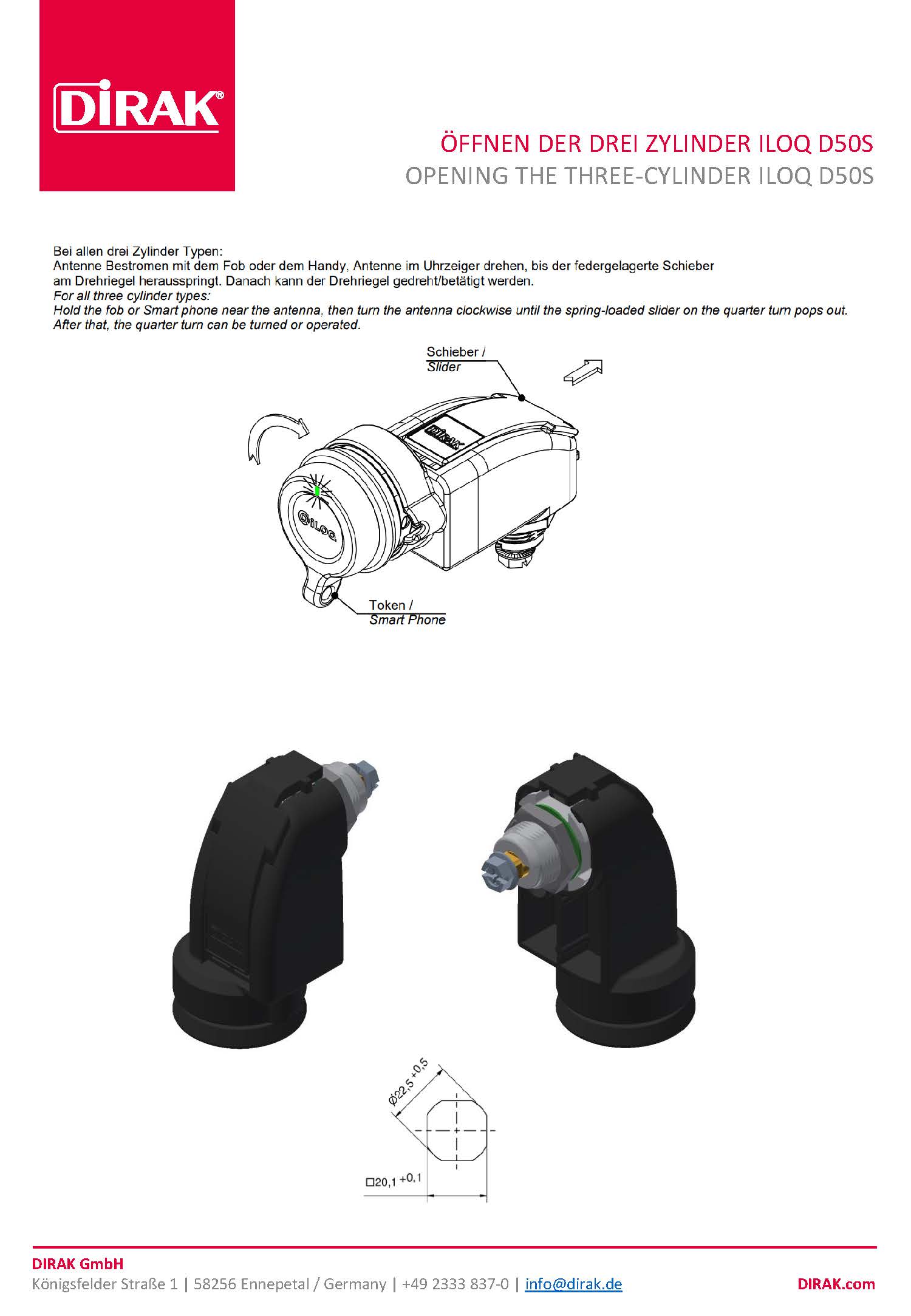

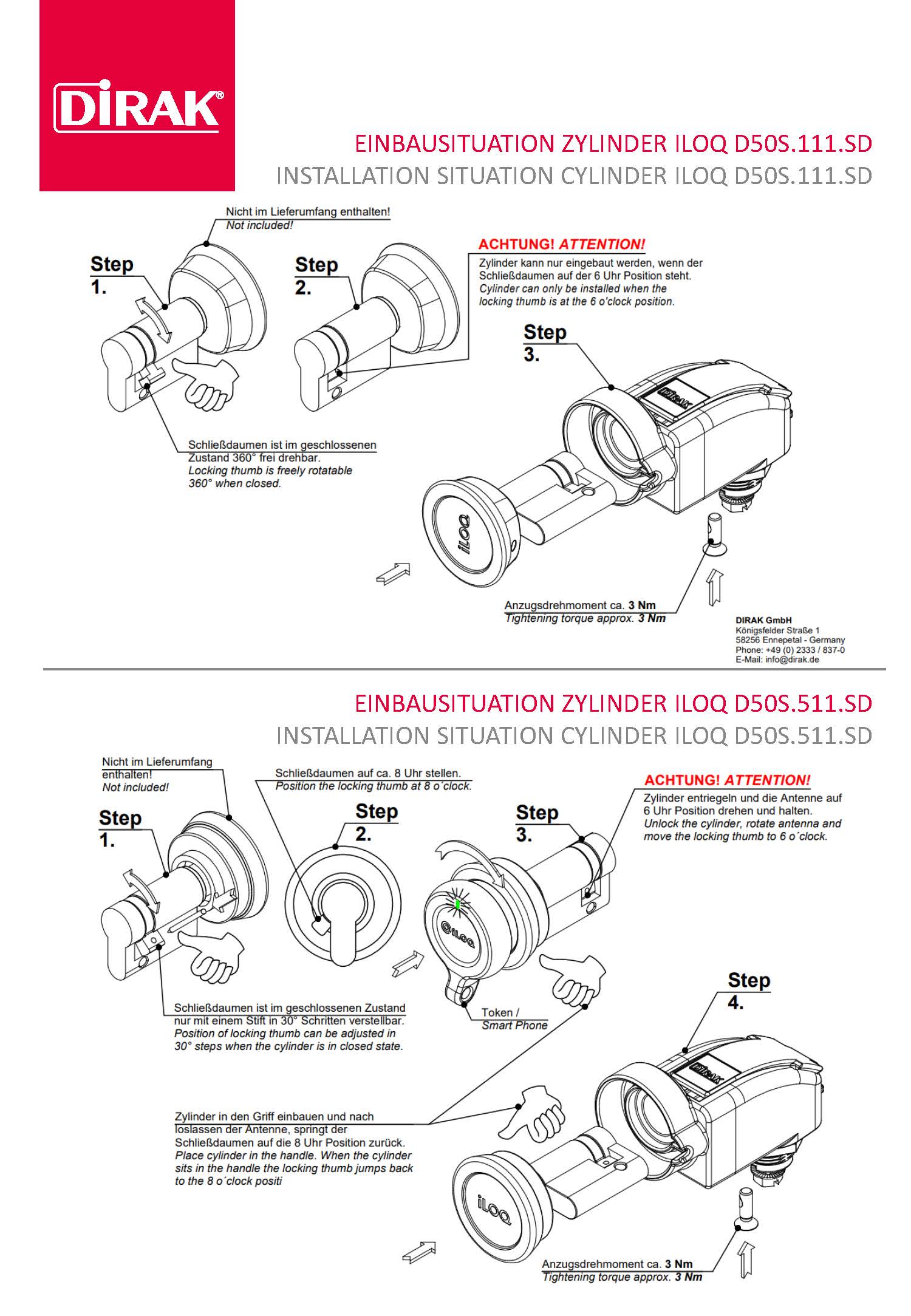

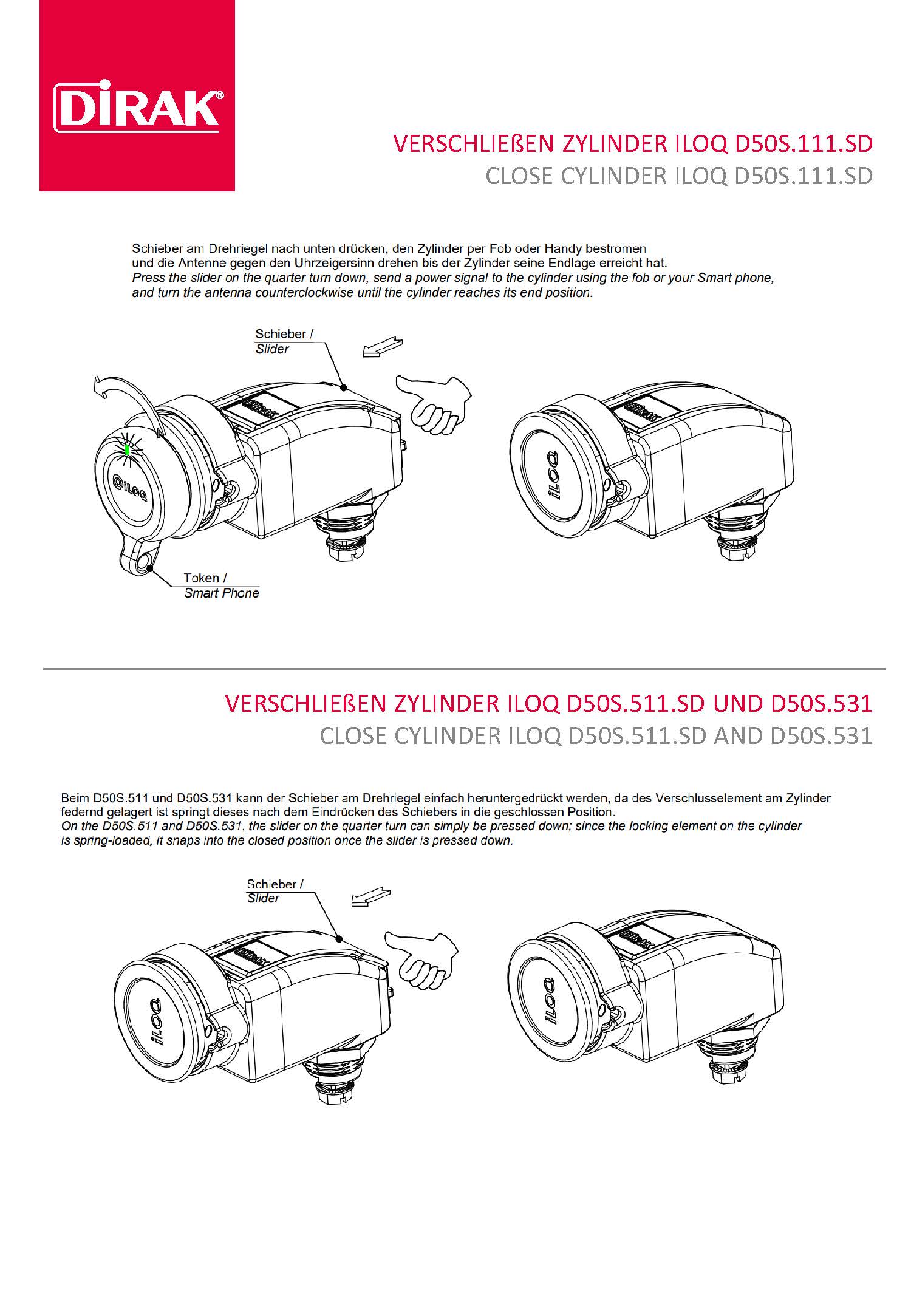

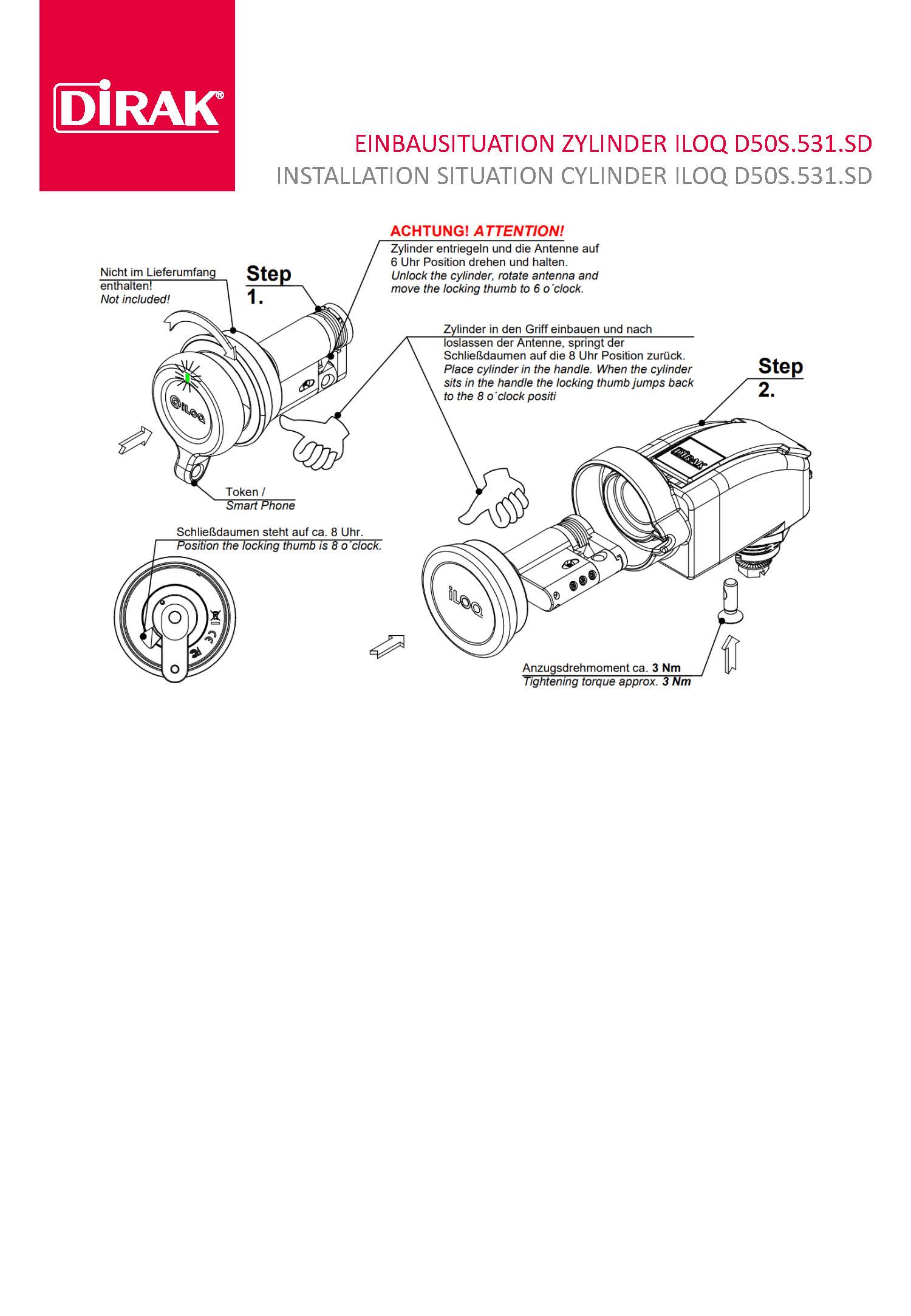

  • Verwendbar mit ILOQ-Zylinder D50s.111; D50s.511; D50s.531.
  • Der Drehriegel kann mit montierter Zunge in der Einbauöffnung verschraubt werden.
  • Vertikaler und horizontaler Einbau möglich.
  • Modular aufbaubar, andere Gehäuselängen, Lochbilder auf Anfrage.

Werkstoffe

  • Gehäuse, Hebel: Alu-Druckgruss, schwarz
  • Betätigung: Messing MS58
  • Schraube: Stahl, verzinkt
  • Erdungsmutter: GDZn, roh

Anmerkungen

Türstärke max. 8mm

Bitte konfigurieren Sie den Drehriegel mit einer Zunge.

Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Drehriegel für ILOQ

Produktnummer
Verschlussart
Ausführung
Montageart
Liefereinheit
308-9014.00-00000
ILOQ
rechts / links
anschraubbar
1 Stck.

Zugehörige Produkte

Produktgalerie überspringen

Zubehöre

1_102
1-102 Zungen L35/45 Stahl verzinkt
1_170
1-170 Rundstangen mit Auge
1_180
1-180 Rundstangen für Adapter
1_181
1-181 Adapter für Rundstangen Ø8mm PA
7_106
7-106 Rundstangen Edelstahl
2_151
2-151 2-, 3- und 4-Punkt Flügelzungenadapter
