[1-083DST]

DST Drehriegel Pr32x20 L18

ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_WERKZEUGLOS
ICON_DST
ICON_DIRAK_GEERDET
1_083DST
E_1-083SL
1_083DST
E_1-083SL

Vorteile

  • Flacher Drehriegel für Einbauöffnung 32x20mm.
  • Saubere Ausrichtung durch rechteckige Einbauöffnung.
  • IP65 nach DIN EN 60529 (O-Ring für Gehäuse ist im Lieferumfang enthalten). O-Ring für Betätigung 200-1001.00-00000 bitte zusätzlich bestellen.
  • Rechts / links einsetzbar durch drehbaren Boden.
  • Erdung durch Erdungsfeder (optional).
  • Auf Wunsch vormontiert lieferbar.
  • Der Drehriegel kann komplett vormontiert eingeklipst werden.
  • Montage werkzeuglos und rüttelsicher.
  • Blindmontage in geschlossenen Profilen.

Werkstoffe

  • Gehäuse: PA, schwarz oder GDZn, verchromt
  • Klipselemente: gesinterter Stahl
  • O-Ring: NBR, schwarz

Anmerkungen

Achtung: H-Maß der Zunge ≥12mm!

Bitte konfigurieren Sie den Drehriegel mit Betätigung und Zunge.

1. O-Ring
2. drehbarer Boden für rechts/links
Bitte Ausführung wählen Produktdatenblatt

Zugehörige Produkte

Funktionserweiterung

839-3771_00-00935

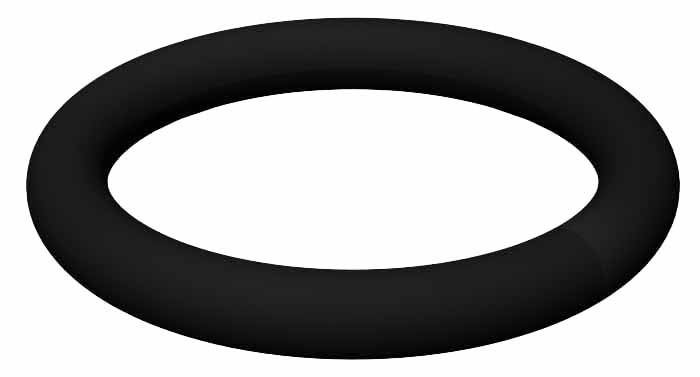

200-1001.00-00000 O-Ring 12 x 2,0mm
d)
800-0411_00-00000

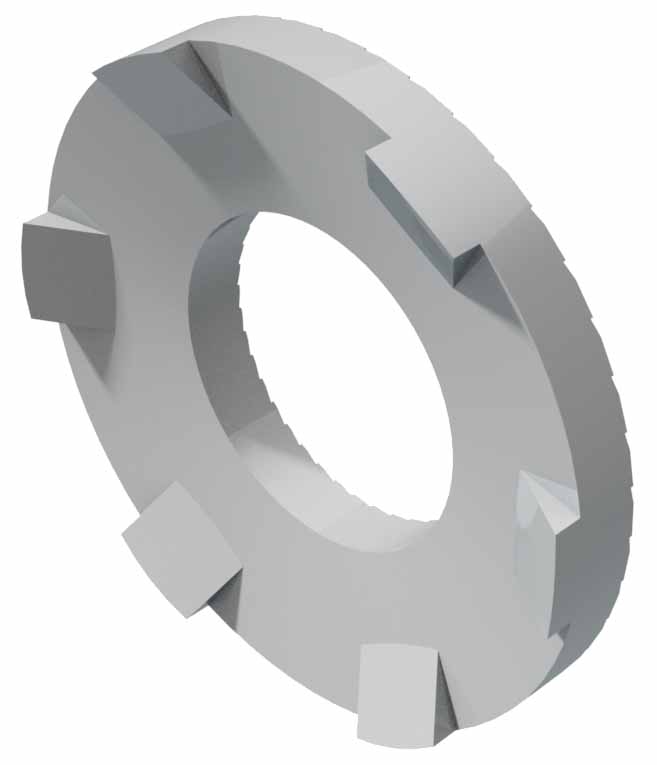

200-1101.04-00000 Erdungsfeder

Montageoptionen

dirak_shop_montageoptionen_v1
200-0066.00-00000 Montage ohne O-Ring, rechte Ausführung
dirak_shop_montageoptionen_v1
200-0067.00-00000 Montage mit O-Ring, rechte Ausführung
dirak_shop_montageoptionen_v1
200-0068.00-00000 Montage ohne O-Ring, linke Ausführung
dirak_shop_montageoptionen_v1
200-0069.00-00000 Montage mit O-Ring, linke Ausführung

Zubehöre

b)
1_101
1-101 Betätigungen Pr20.1
c)
1_102
1-102 Zungen L35/45 Stahl verzinkt
1_103

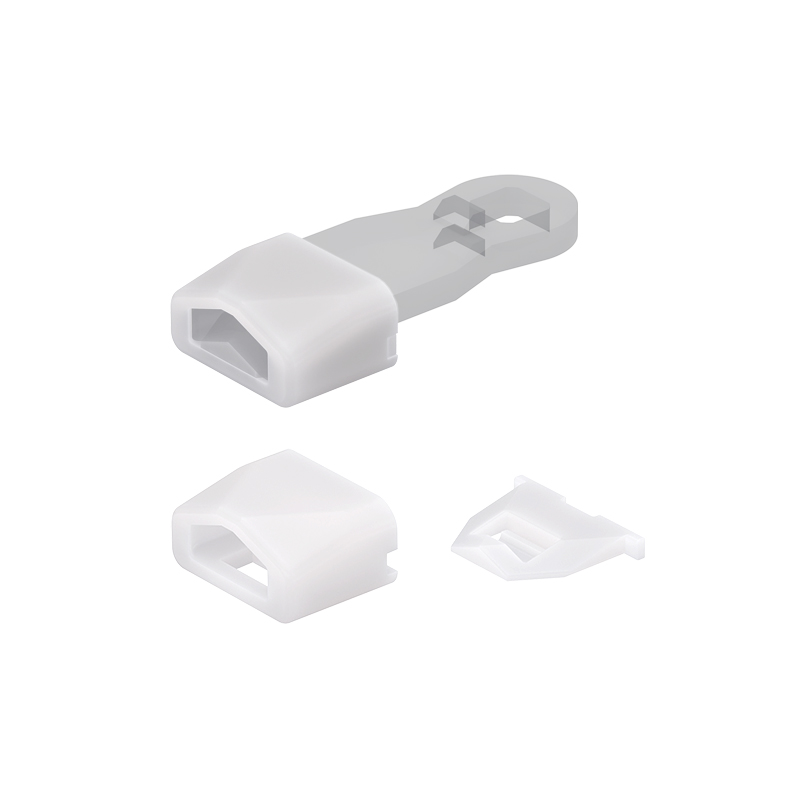

1-103 Gleitschuh für Zunge
c)
1_262

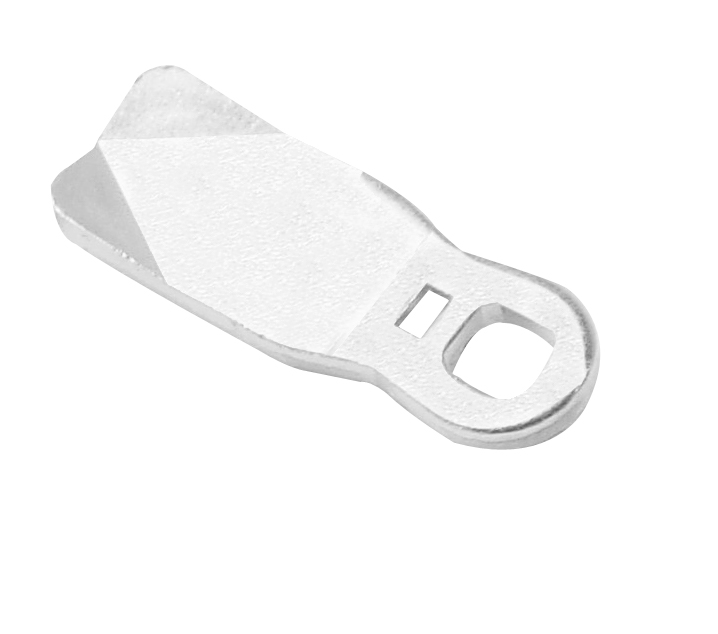

1-262 Zungen variabel, Stahl verzinkt
6_100

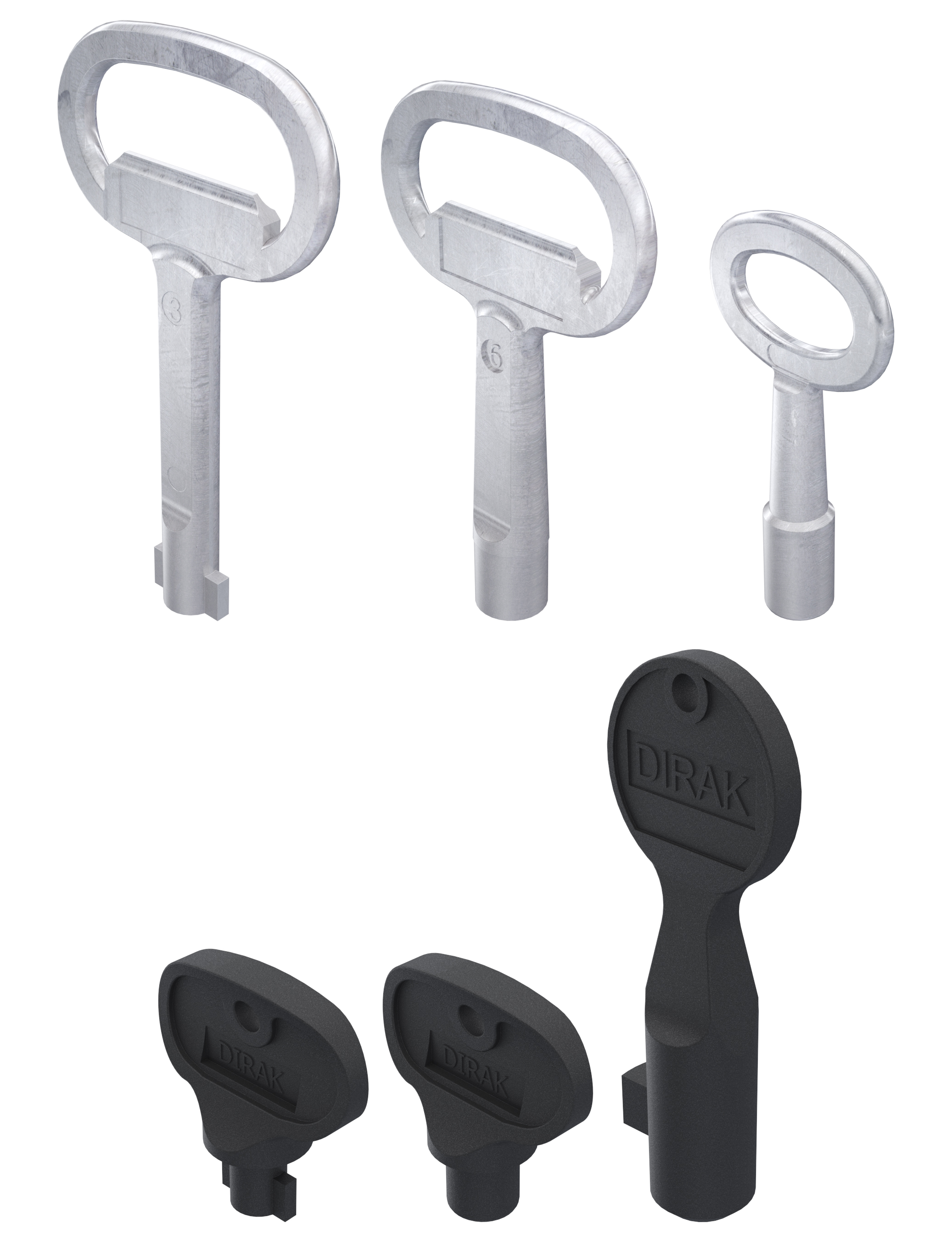

6-100 Schlüssel
6_101

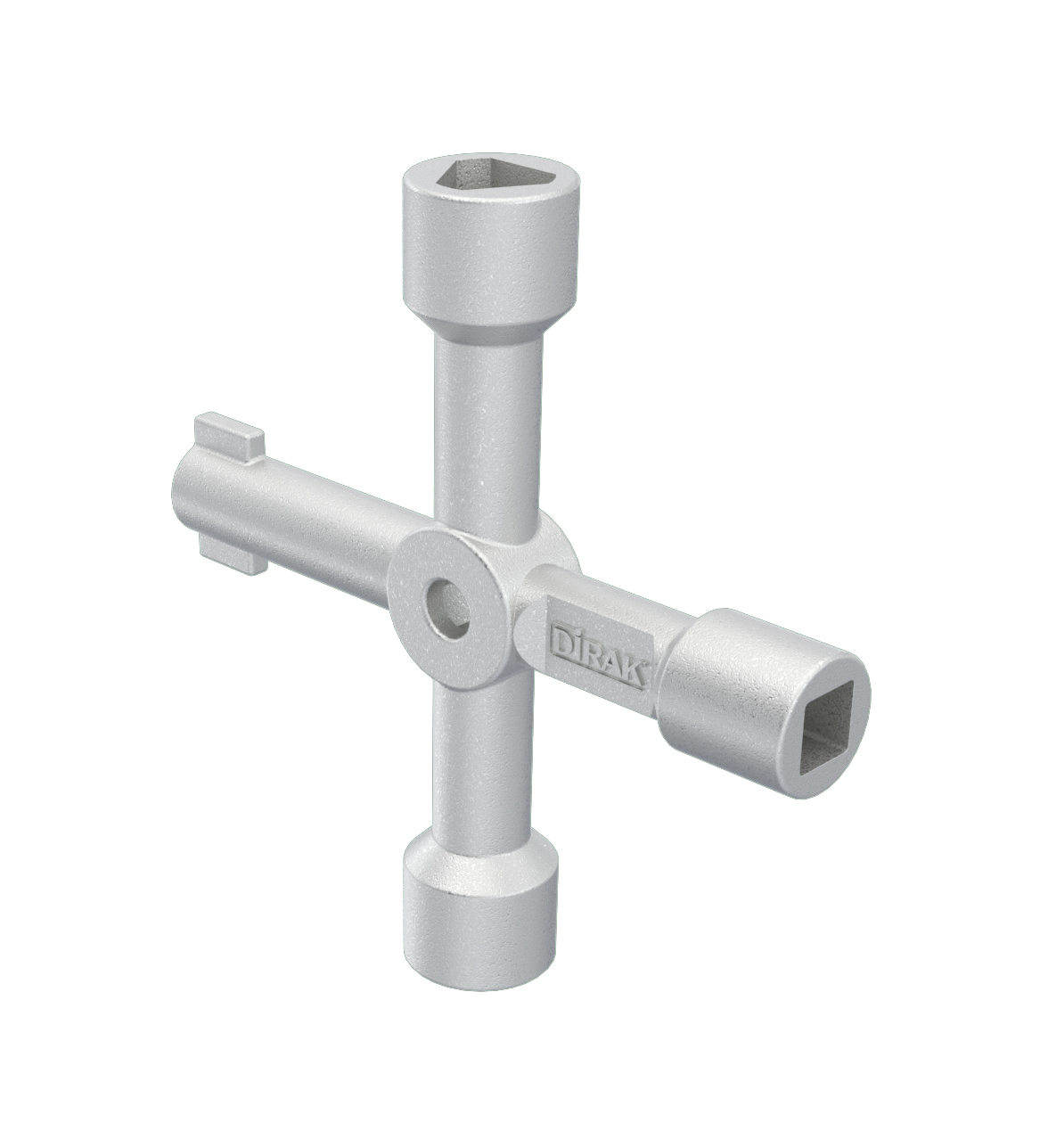

6-101 Universalschlüssel
MLA_1_103

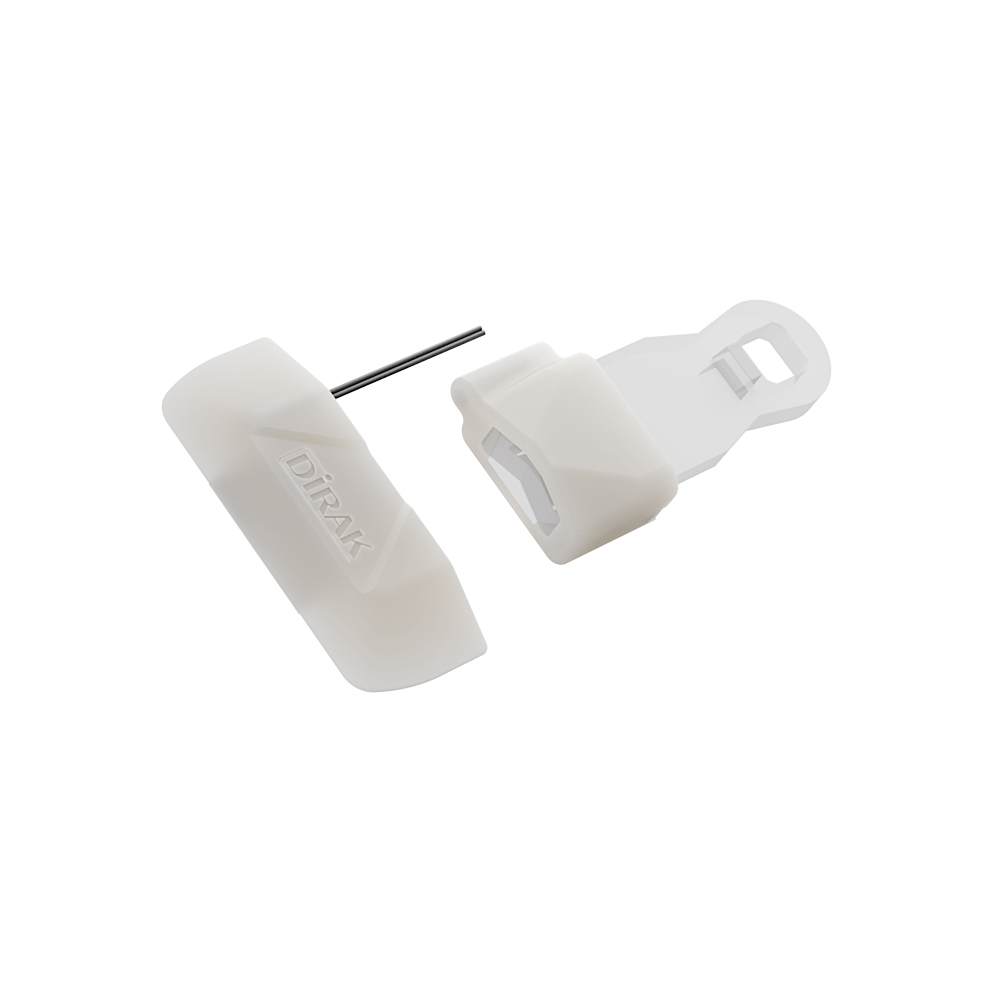

MLA 1-103 MLA-Türkontakt
