[3-171]

Flachstange FS mit Doppelrollen, variabel

Vorteile

Flachstange mit zwei Vierkantausbüchen 6,2mm.
Mit Messing-Auflaufrollen für den Einsatz außerhalb des Dichtungsbereiches.
Die Auflaufrollen rasten in die Doppelhaken, Produkt-System 3-912, 3-910DST ein.

Werkstoffe

Flachstange: Stahl, verzinkt
Doppelrolle: Messing

Anmerkungen

Für Bestell-Nr., Preis und Lieferzeit bitte DIRAK kontaktieren.
Bitte geben Sie nachstehende Daten an:

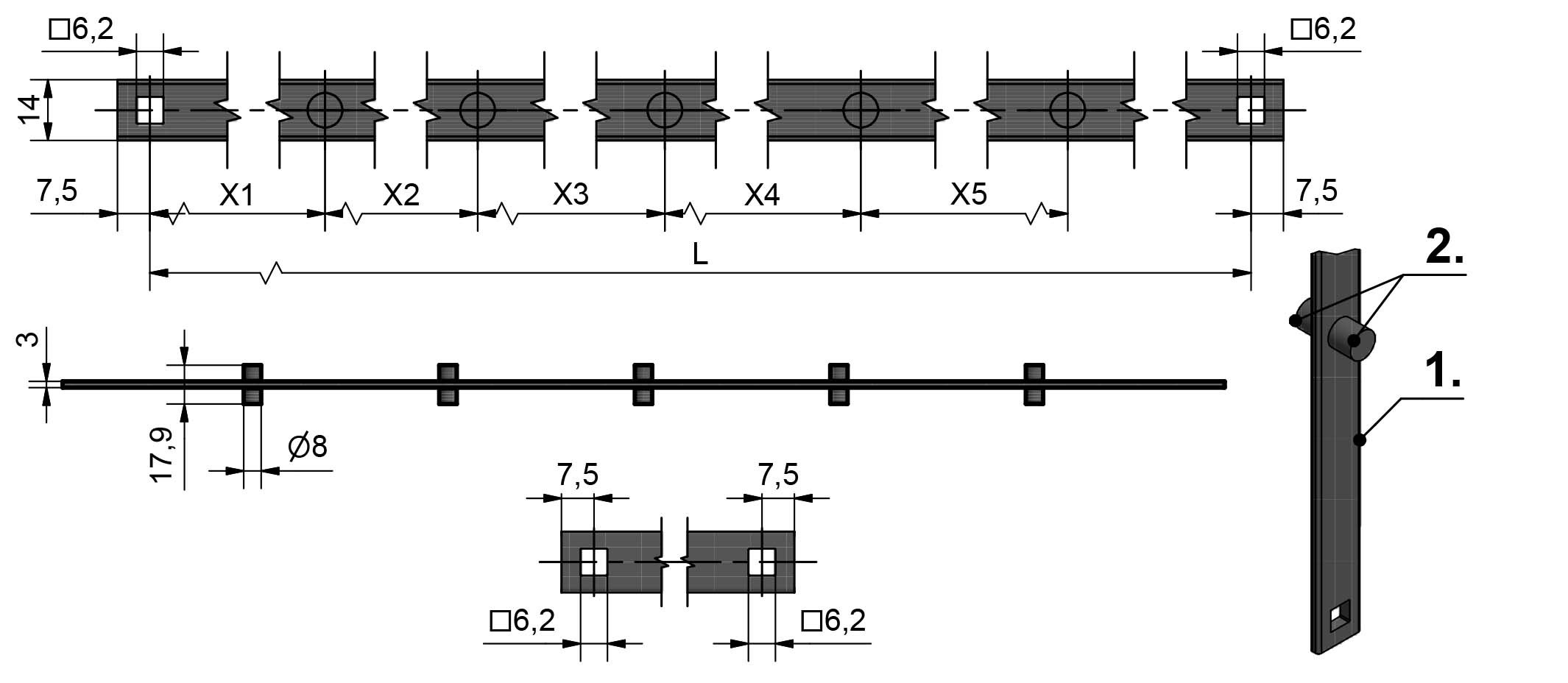

Länge (L) von Mitte Vierkantausbruch bis Mitte Vierkantausbruch.
Anzahl und Position der Doppelrollen kann variabel gewählt werden.
Maß (X1) von Mitte Vierkantausbruch bis Mitte erster Doppelrolle.
Abstandsmaß (X2) von Mitte Doppelrolle bis Mitte Doppelrolle.

Stangenführungen siehe Produkt-System 3-910 und 3-911.

1. Flachstange
2. Doppelrolle

Verfügbare Ausführungen

Flachstange

Produktnummer

Ausführung

Stangenabmessung BxH

Montageart
