[7-050]

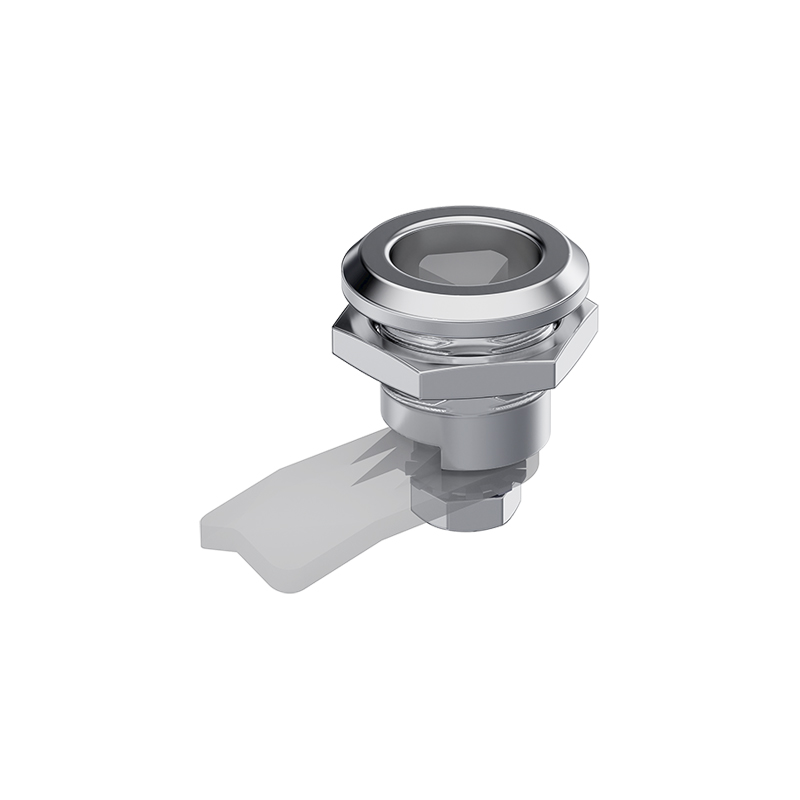

Drehriegel Pr14.1 L13.5 Edelstahl

ICON_MUTTER_5Nm
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_EDELSTAHL
ICON_CUTOUT_14_1
ICON_DIN_EN_45545_3_E60_SCHWARZ
7_050
E_7-050_900
E_7-050_1
E_7-050_2
7_050
E_7-050_900
E_7-050_1
E_7-050_2

Vorteile

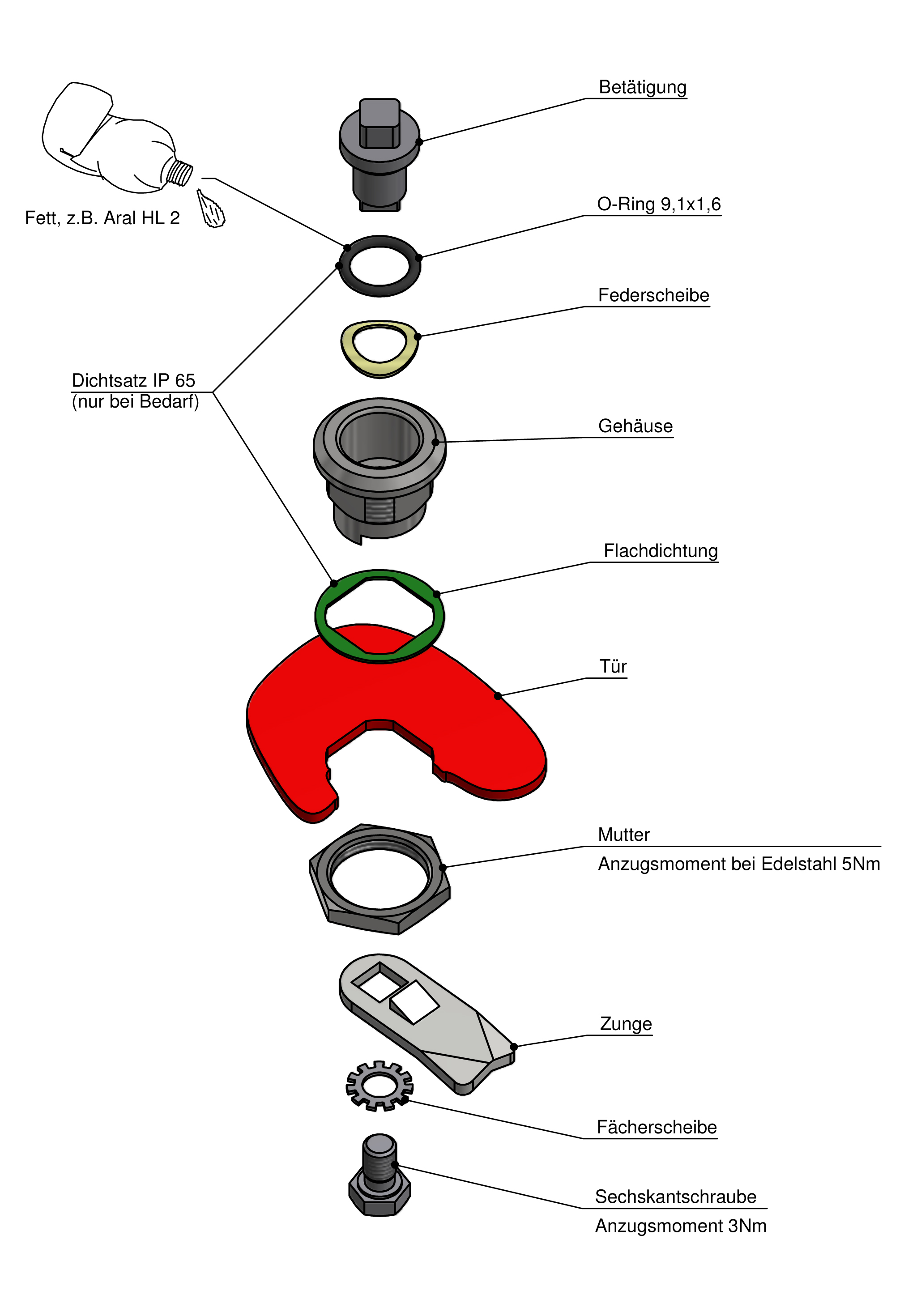

  • IP65 nach DIN EN 60529 durch Dichtsatz (optional).
  • Brandschutzgeprüft mit E60 Einstufung nach DIN EN 45545-3.
  • Rechts / links einsetzbar.
  • Auf Wunsch vormontiert lieferbar.
  • Der Drehriegel kann vormontiert eingebaut und mit der Handhabe von Produkt-System 1-060 kombiniert werden.

Werkstoffe

  • Gehäuse und Betätigungen : AISI 316
  • Schraube, Fächerscheibe: AISI 304
  • Federscheibe und Zungen: AISI 301

Anmerkungen

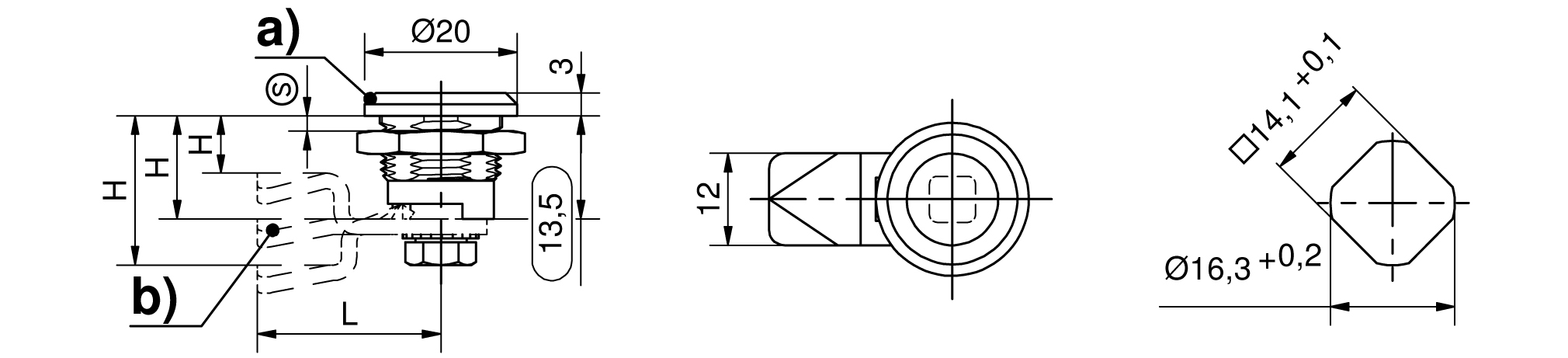

Bei montierter Zunge - Türstärke (S) max. 2mm
Bei unmontierter Zunge -  Türstärke (S) max. 5mm

Bei der Verwendung der Drehriegelhandhabe (g) verringert sich das H-Maß um 0,8mm.

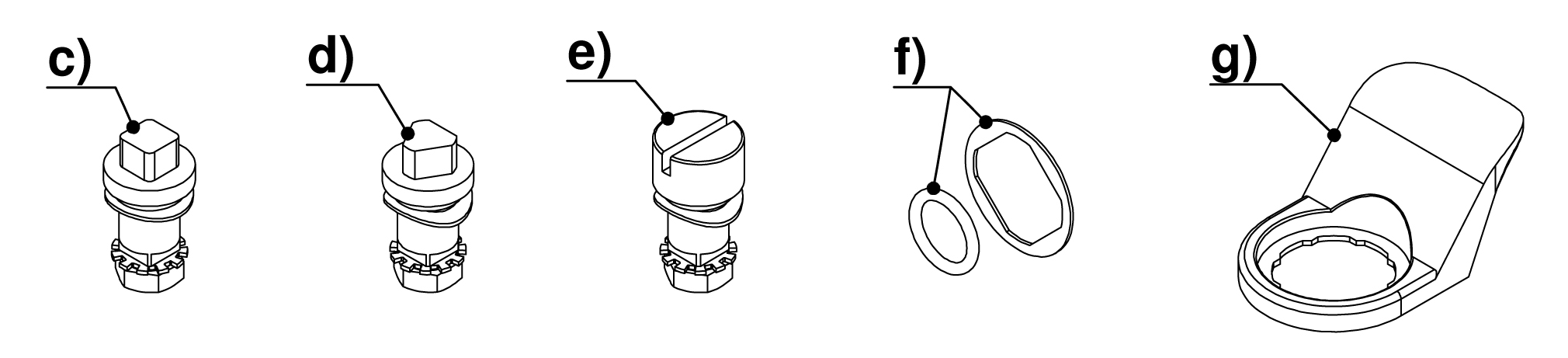

Bitte konfigurieren Sie den Drehriegel mit Betätigung und Zunge

Gewählte Ausführung

Produktnummer 220-9120.00-00000
Liefereinheit: 1 Stck
Betätigung: Vierkant 6mm
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre



Produktnummer
Name

g)
220-1301.00-00000
Drehriegelhandhabe
Details
Name:
Drehriegelhandhabe
Material:
PA
Oberfläche:
schwarz
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
6-100
Schlüssel
Übersicht in neuem Tab öffnen
204-0107.00-00000
Schlüssel, Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0108.00-00000
Schlüssel, Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0102.00-00000
Hohlschlüssel, Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0103.00-00000
Hohlschlüssel, Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0104.00-00000
Hohlschlüssel, Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0105.00-00000
Hohlschlüssel, Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0106.00-00000
Hohlschlüssel, Dreikant 6,5 CNOMO
Details
Betätigung:
Dreikant 6,5mm CNOMO
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0109.00-00000
Hohlschlüssel, Daimler Benz Ausführung
Details
Betätigung:
Daimler Benz Ausführung
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0110.00-00000
Hohlschlüssel, Kronenkontur
Details
Betätigung:
Kronenschlüssel
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0111.00-00000
Hohlschlüssel, Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0112.00-00000
Hohlschlüssel, Dreikant 6,5mm
Details
Betätigung:
Dreikant 6,5mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0113.00-00000
Hohlschlüssel, Dreikant 9mm EDF
Details
Betätigung:
Dreikant 9mm EDF
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0116.00-00000
Hohlschlüssel, Halbrund Tschechien
Details
Betätigung:
Halbrund Tschechien
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0117.00-00000
Hohlschlüssel, Runddorn mit Kerbe (DÜWAG)
Details
Betätigung:
Runddorn mit Kerbe (DÜWAG)
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0119.00-00000
Stiftschlüssel, Außenvierkant 6mm
Details
Betätigung:
Außenvierkant 6mm
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0120.00-00000
Stiftschlüssel, Außenvierkant 7mm
Details
Betätigung:
Außenvierkant 7mm
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0121.00-00000
Stiftschlüssel, Außenvierkant 8mm
Details
Betätigung:
Außenvierkant 8mm
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0133.30-00000
Stiftschlüssel, Außensechskant 8mm (5/16")
Details
Betätigung:
Außensechskant 8mm (5/16")
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0134.30-00000
Hohlschlüssel, Sechskant 7/16"
Details
Betätigung:
Sechskant 7/16"
D:
15,6 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0139.00-00000
Hohlschlüssel, Sechskant SW10
Details
Betätigung:
Sechskant SW10
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0501.00-00000
Hohlschlüssel, Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0502.00-00000
Hohlschlüssel, Dreikant 6,5mm
Details
Betätigung:
Dreikant 6,5mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0407.03-00000
Schlüssel, Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0408.03-00000
Schlüssel, Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0401.03-00000
Hohlschlüssel (Logo beidseitig), Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0402.03-00000
Hohlschlüssel (Logo beidseitig), Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0403.03-00000
Hohlschlüssel (Logo beidseitig), Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0404.03-00000
Hohlschlüssel (Logo beidseitig), Dreikant 6,5mm
Details
Betätigung:
Dreikant 6,5mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0405.03-00000
Hohlschlüssel (Logo beidseitig), Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0406.03-00000
Hohlschlüssel (Logo beidseitig), Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0409.03-00000
Hohlschlüssel (Logo beidseitig), Klinge 10 x 1,4
Details
Betätigung:
Klinge 10 x 1,4
D:
17 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0302.42-00000
Schlüssel FIAT
Details
Betätigung:
FIAT
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0301.00-00000
PZ Bauschlüssel
Details
Name:
PZ Bauschlüssel
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
220-0503.04-00000
Zunge L24, H-Maß 7,5, mit Anschlag
Details
H-Maß:
7,5 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
220-0502.04-00000
Zungen L24, H-Maß 19,5, mit Anschlag
Details
H-Maß:
19,5 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
220-9120.00-00000
Betätigung Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
220-9121.00-00000
Betätigung Dreikant 6,5mm
Details
Betätigung:
Dreikant 6,5mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
220-9122.00-00000
Betätigung Schlitz 1,5mm
Details
Betätigung:
Schlitz 1,5x3mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
220-0501.04-00000
Zungen L24, H-Maß 13,5, mit Anschlag
Details
H-Maß:
13,5 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Funktionserweiterung



Produktnummer
Name

f
209-9003.00-00000
Dichtsatz IP65 für Drehriegel Pr14.1
Details
Name:
Dichtsatz IP65 für Drehriegel Pr14.1
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen

Montageoptionen



Produktnummer
Name

220-0001.00-00000
Montage Zunge ohne O-Ring
Details
Name:
Montage Zunge ohne O-Ring
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
220-0002.00-00000
Montage Zunge mit O-Ring
Details
Name:
Montage Zunge mit O-Ring
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 220-9120.00-00000
Liefereinheit: 1 Stck
Betätigung: Vierkant 6mm

Gewählte Zusatzprodukte

[keine]
