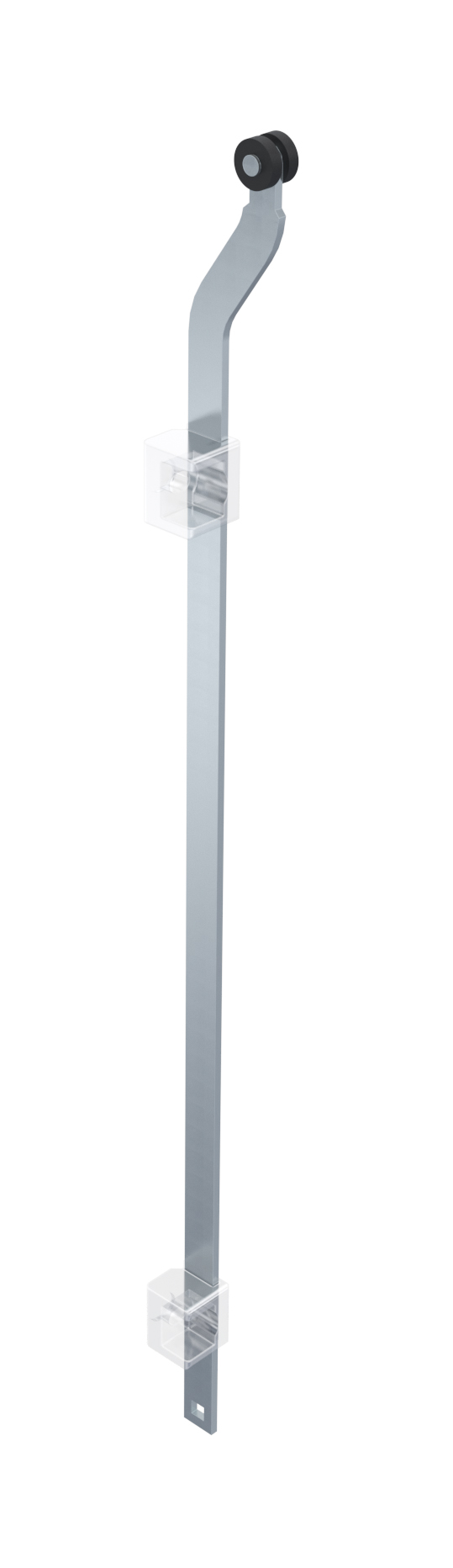

Flachstange FS mit Auflaufrollen

ICON_ROHS
ICON_FLACHSTANGE
3_160
E_3-160
3_160
E_3-160

Vorteile

  • Flachstangen für Abkantungen A20 und A25.

Werkstoffe

  • Flachstange: Stahl, verzinkt
  • Auflaufrolle: PA, schwarz

Anmerkungen

DIRAK empfiehlt ab einer Stangenlänge von 200mm 2 Stangenführungen.

Ausführung mit Auflaufschuh siehe Produkt-System 3-161.

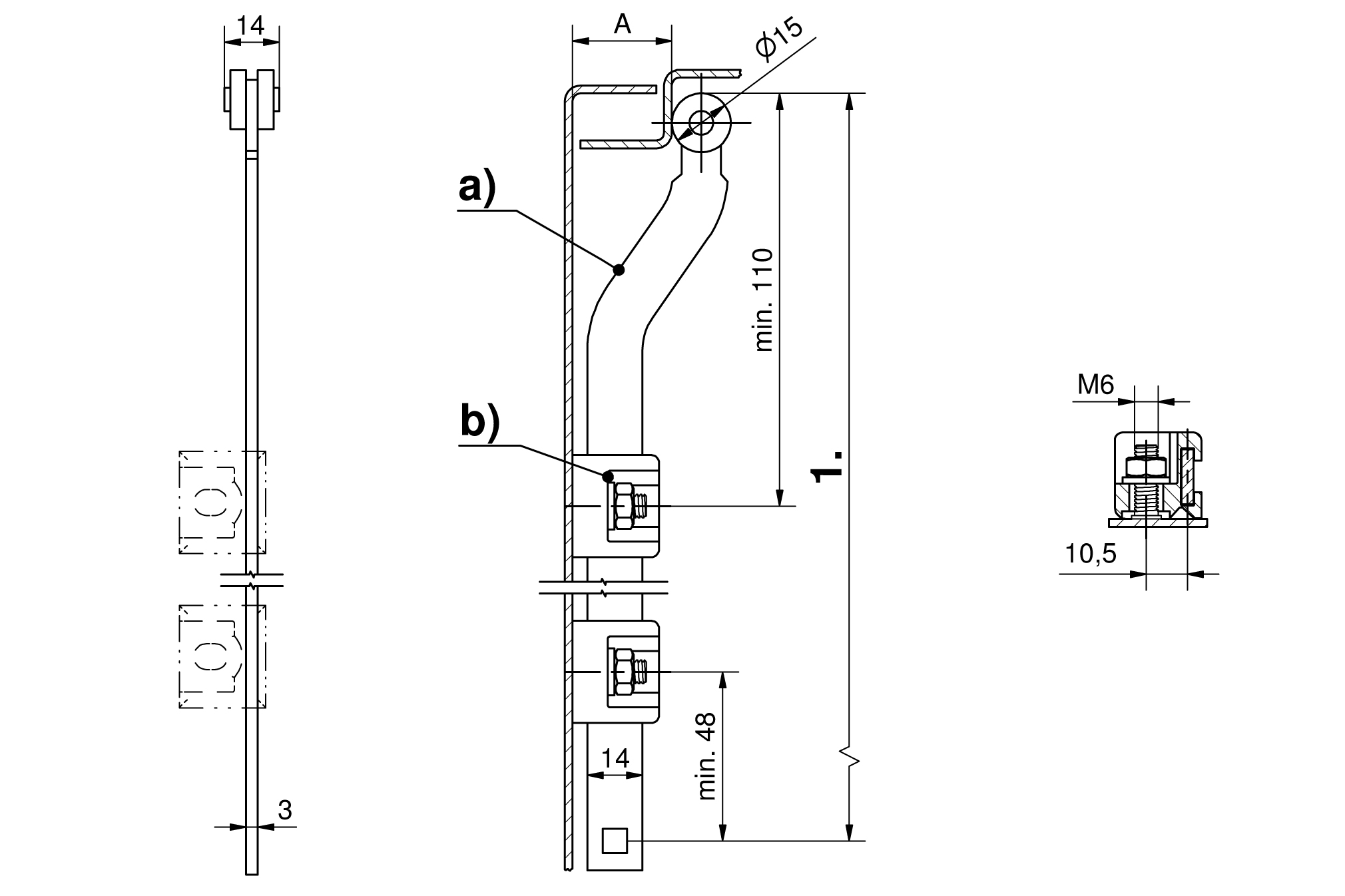

1. Länge L

Gewählte Ausführung

Produktnummer 208-9733.00-Lxxmm
Liefereinheit: Auf Anfrage
A = Abkantung: 20
Stangenabmessung BxH: 14 x 3 mm
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre



Produktnummer
Name

b)
3-910
Stangenführung FS 23mm
Übersicht in neuem Tab öffnen
b)
208-1501.03-00000
Stangenführung PA, einteilig, M6
Details
Name:
Stangenführung PA, einteilig, M6
Befestigungsart:
M6
Material:
PA
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
208-1509.03-00000
Stangenführung PA, einteilig, M5
Details
Name:
Stangenführung PA, einteilig, M5
Befestigungsart:
M5
Material:
PA
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
208-1517.03-00000
Stangenführung PA, einteilig, M6
Details
Name:
Stangenführung PA, einteilig, M6
Befestigungsart:
M6
Material:
PA
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
208-9790.00-00000
Stangenführung Edelstahl, zweiteilig, M6
Details
Name:
Stangenführung Edelstahl, zweiteilig, M6
Befestigungsart:
M6
Material:
Edelstahl
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
208-9791.00-00000
Stangenführung GDZn, zweiteilig, M6
Details
Name:
Stangenführung GDZn, zweiteilig, M6
Befestigungsart:
M6
Material:
GDZn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
b)
3-911
Stangenführung FS 23mm
Übersicht in neuem Tab öffnen
b)
208-1523.54-00000
Stangenführung
Details
Ausführung:
für Flachstange
Montageart:
werkzeuglos
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 208-9733.00-Lxxmm
Liefereinheit: Auf Anfrage
A = Abkantung: 20
Stangenabmessung BxH: 14 x 3 mm

Gewählte Zusatzprodukte

[keine]
