[3-165]

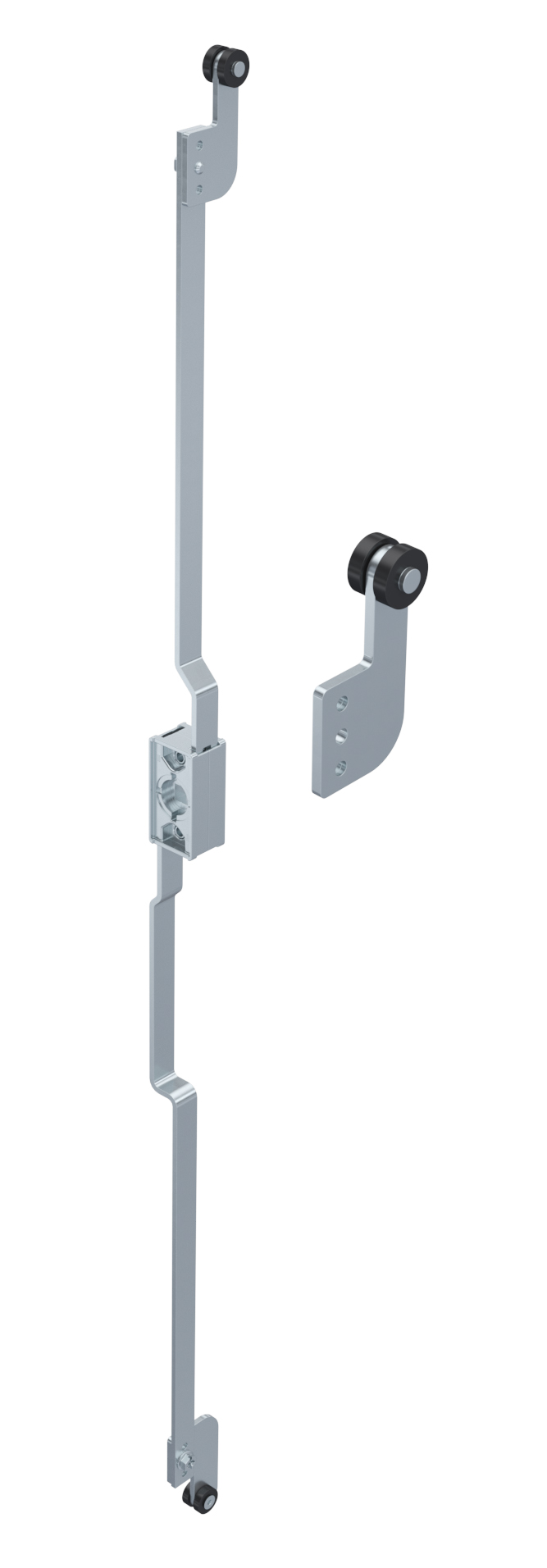

Stangenschloss FS PrC und Kröpfungsstücke

Vorteile

Für Einbauöffnung C (100).
Stangenschloss in variablen Maßen.
Für den Einbau innerhalb des Dichtungsbereiches von Gehäusen.
Für Abkantung (A) 20mm und 26mm.
Rechts / links einsetzbar.

Werkstoffe

Stangenschloss: GDZn roh
Flachstange, Kröpfungsstücke, Niet: Stahl, verzinkt
Rolle: PA, schwarz oder Stahl verzinkt

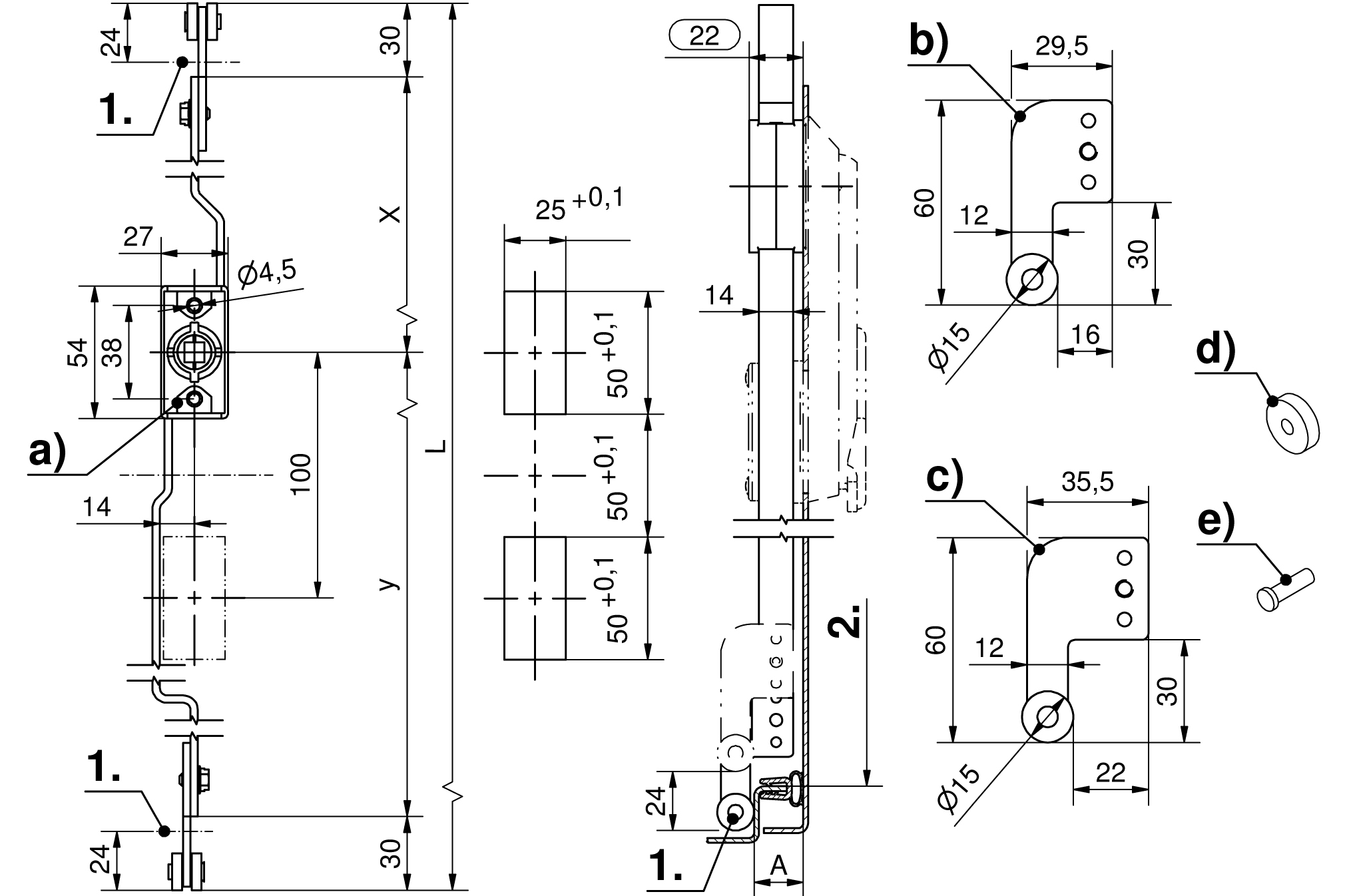

Anmerkungen

1. Hub 24mm
2. lichte Höhe

Gesamtlänge L (ausgefahren) errechnet sich für symmetrische Türen aus
Länge X + 30mm und der Länge Y + 30mm.
Die Stange Y ist dabei 100mm länger als die Stange X.

Bei symmetrischer Tür beträgt die minimale lichte Höhe des Gehäuses 480mm.
Achtung: gezeichnet ist "ausgefahren".

Gewählte Ausführung

Produktnummer	208-9715.00-Lxxmm
Montageart:	anschraubbar
Hub:	24 mm
Liefereinheit:	Auf Anfrage
Ausführung:	für Betätigungen und Schwenkhebel

Zugehörige Produkte

Zubehöre

Produktnummer

Name

d)

203-0301.03-00000

Rolle PA

d)

203-0301.15-00000

Rolle Stahl, verzinkt

e)

203-0402.00-00000

Niet

208-9401.00-00000

Zunge mit Vierkant, A25, L30, mit Sperrzahnschraube M6x16

208-9402.00-00000

Zunge mit Vierkant, A20, L40, mit Sperrzahnschraube M6x16

208-9404.00-00000

Zunge mit Vierkant, A18, L40, mit Sperrzahnschraube M6x16

208-9408.00-00000

Zunge mit Vierkant, A30, L30, mit Sperrzahnschraube M6x16
