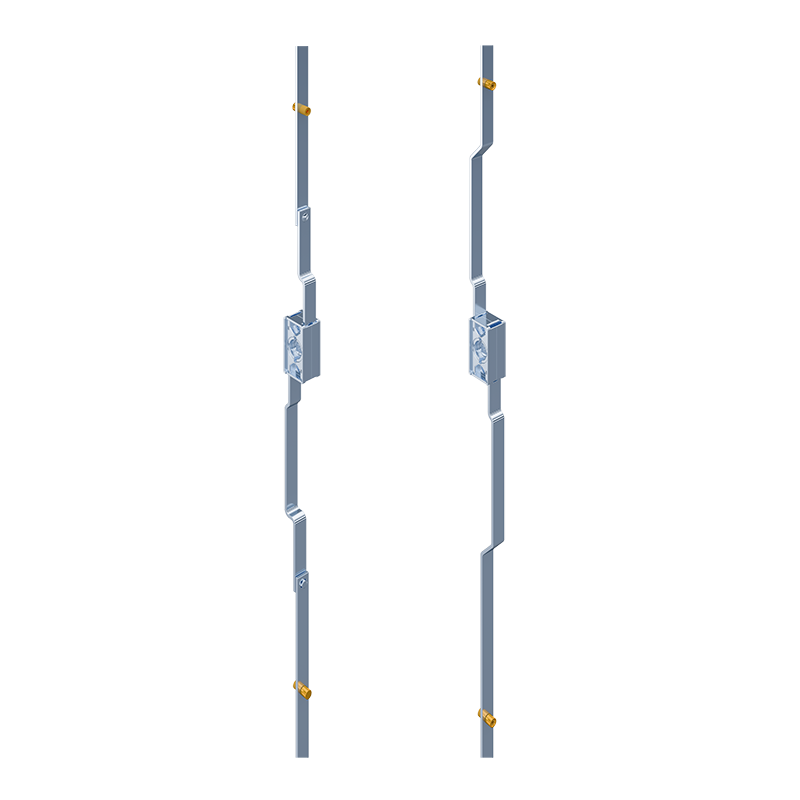

Stangenschloss für Mehrpunktverriegelung FS PrC

ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_FLACHSTANGE
ICON_CUTOUT_PR_C
ICON_DIRAK_GEERDET
3_170
E_3-170_1
E_3-170_2
3_170
E_3-170_1
E_3-170_2

Vorteile

  • Stangenschloss für den Einbau außerhalb des Dichtungsbereiches von Gehäusen.

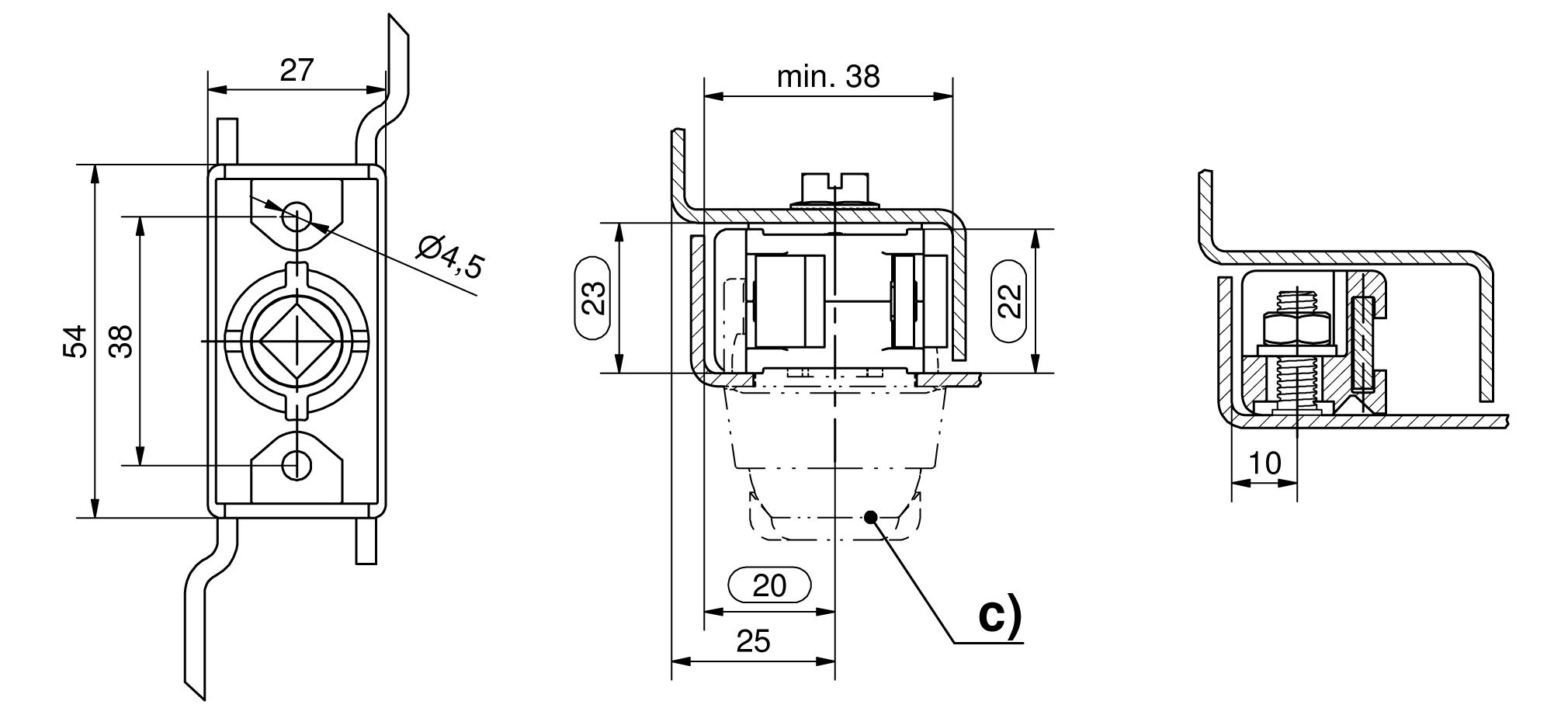

  • Einbauöffnung C.
  • Flachstangen 14x3mm mit montierten Doppelrollen.
  • Verriegelung erfolgt in Doppelhaken.
  • Durch Drehen über die Längsachse rechts / links einsetzbar.
  • Ausrüstbar mit Betätigungen und Schlüsselschild, Knebel-, Klinkengriff oder Schwenkhebel.
  • Erdung durch Erdungsfeder (optional).

Werkstoffe

  • Stangenschloss: GDZn, roh
  • Stangen: Stahl, verzinkt
  • Doppelrollen: Messing

Anmerkungen

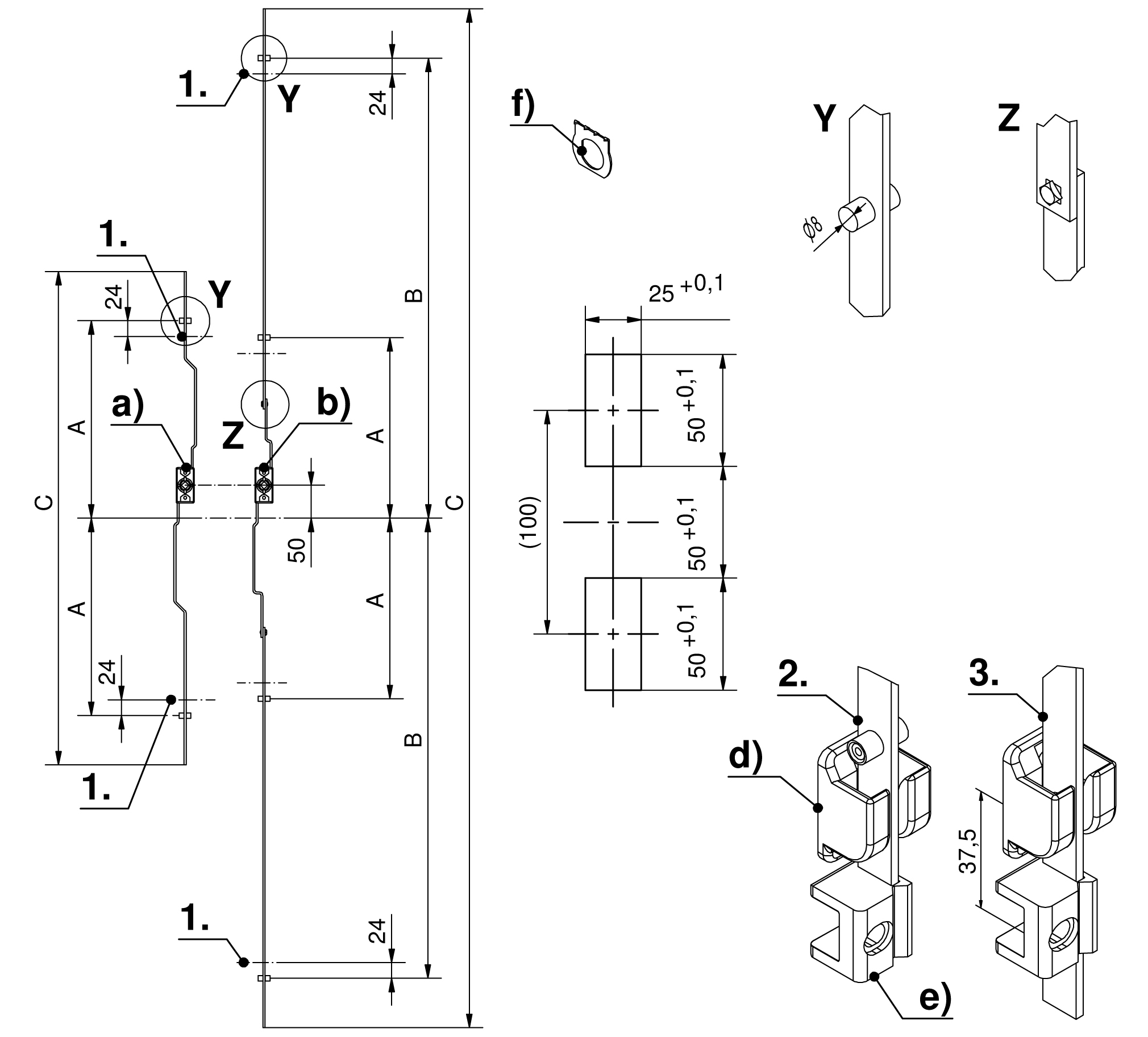

Version a) Einteilig - 2 Verriegelungspunkte.
Version b) Dreiteilig (Schloss mit Schnellbefestigung und 2 Stangen) - 4 Verriegelungspunkte.

1. Hub 24mm
2. offener Zustand
3. geschlossener Zustand

ACHTUNG: bei Verwendung der Stangenführung 208-1523.54 muss der Schweißbolzen um 2mm nach innen verschoben werden!

Gewählte Ausführung

Produktnummer 208-9102.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Gesamtmaß ausgefahren: 1050
Doppelrollen B: -
Doppelrollen A: 450
Anzahl Verriegelungspunkte: 2
Türhöhe Th: 1200 mm - 1600 mm
Name: Stangenschloss, einteilig
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre



Produktnummer
Name

c)
3-101
Schlüsselschilder und Betätigungen
Übersicht in neuem Tab öffnen
c)
208-9301.00-00000
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Details
Name:
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Einbauöffnung:
PrA
Montageart:
verschraubt
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9302.00-00000
Schlüsselschild für Doppelbart
Details
Name:
Schlüsselschild für Doppelbart
Einbauöffnung:
PrA
Montageart:
verschraubt
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9501.00-00000
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Details
Name:
Schlüsselschild für Drei- und Vierkant sowie Daimler Benz
Einbauöffnung:
PrC
Montageart:
verschraubt mit Haken
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9502.00-00000
Schlüsselschild für Doppelbart
Details
Name:
Schlüsselschild für Doppelbart
Einbauöffnung:
PrC
Montageart:
verschraubt mit Haken
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9503.00-00000
Schlüsselschild für FIAT Betätigung
Details
Name:
Schlüsselschild für FIAT Betätigung
Einbauöffnung:
PrC
Montageart:
verschraubt mit Haken
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9201.00-00000
Betätigung Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9202.00-00000
Betätigung Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9203.00-00000
Betätigung Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9204.00-00000
Betätigung Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9205.00-00000
Betätigung Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9217.00-00000
Betätigung Dreikant 6,5mm CNOMO
Details
Betätigung:
Dreikant 6,5mm CNOMO
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9210.00-00000
Betätigung Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9207.00-00000
Betätigung Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9206.00-00000
Betätigung Doppelbart 3mm mit Edelstahldorn
Details
Betätigung:
Doppelbart 3mm mit Edelstahldorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9212.00-00000
Betätigung Innenvierkant 6mm
Details
Betätigung:
Innenvierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9208.00-00000
Betätigung Daimler Benz Dorn
Details
Betätigung:
Daimler Benz Ausführung
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9209.00-00000
Betätigung Fiat Ausführung
Details
Betätigung:
FIAT Ausführung
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
3-140
Griffe für Stangenschloss FS PrC
Übersicht in neuem Tab öffnen
c)
208-9610.00-00000
Knebelbetätigung
Details
Name:
Knebelbetätigung
Verschlussart:
IP-Schutz:
IP65
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9611.00-00000
Knebelbetätigung
Details
Name:
Knebelbetätigung
Verschlussart:
gleichschließend DIRAK 1333
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
508-9611.00-00000
Knebelbetätigung
Details
Name:
Knebelbetätigung
Verschlussart:
gleichschließend DS200
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9612.00-00000
Knebelbetätigung
Details
Name:
Knebelbetätigung
Verschlussart:
verschiedenschließend
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9613.00-00000
T-Griff
Details
Name:
T-Griff
Verschlussart:
IP-Schutz:
IP65
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9614.00-00000
T-Griff
Details
Name:
T-Griff
Verschlussart:
gleichschließend DIRAK 1333
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
508-9614.00-00000
T-Griff
Details
Name:
T-Griff
Verschlussart:
gleichschließend DS200
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9615.00-00000
T-Griff
Details
Name:
T-Griff
Verschlussart:
verschiedenschließend
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9616.00-00000
L-Griff
Details
Name:
L-Griff
Verschlussart:
IP-Schutz:
IP65
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9617.00-00000
L-Griff
Details
Name:
L-Griff
Verschlussart:
gleichschließend DIRAK 1333
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
508-9617.00-00000
L-Griff
Details
Name:
L-Griff
Verschlussart:
gleichschließend DS200
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
208-9618.00-00000
L-Griff
Details
Name:
L-Griff
Verschlussart:
verschiedenschließend
IP-Schutz:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
3-155.02
Schwenkhebel SOFTLINE FS PrC
Übersicht in neuem Tab öffnen
c)
107-9001.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9002.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Schiebeabdeckung:
für max. 5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9003.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Haken
IP-Schutz:
-
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9004.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Haken
IP-Schutz:
-
Schiebeabdeckung:
für max. 5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9010.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
gleichschließend DIRAK 1333
Mulde:
mit Kappe
IP-Schutz:
IP65
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
507-9208.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
gleichschließend DS200
Mulde:
mit Kappe
IP-Schutz:
IP65
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9012.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
verschiedenschließend
Mulde:
mit Kappe
IP-Schutz:
IP65
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9013.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
gleichschließend DIRAK 1333
Mulde:
mit Haken
IP-Schutz:
-
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
507-9209.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
gleichschließend DS200
Mulde:
mit Haken
IP-Schutz:
-
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9015.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
verschiedenschließend
Mulde:
mit Haken
IP-Schutz:
-
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9016.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
Betätigung
Mulde:
mit Kappe
IP-Schutz:
IP65
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9017.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
Betätigung
Mulde:
mit Haken
IP-Schutz:
-
Schiebeabdeckung:
für max. 2,5mm vorstehenden PHZ-Kopf
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
3-150
Schwenkhebel FS PrC für PHZ
Übersicht in neuem Tab öffnen
c)
207-9201.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Material Zylinderabdeckung:
Plombierbar:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9202.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Material Zylinderabdeckung:
PA
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9204.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Haken
IP-Schutz:
Material Zylinderabdeckung:
Plombierbar:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9206.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Haken
IP-Schutz:
Material Zylinderabdeckung:
PA
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9203.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 45mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Material Zylinderabdeckung:
PA
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9205.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 45mm
Mulde:
mit Haken
IP-Schutz:
Material Zylinderabdeckung:
Plombierbar:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9207.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 45mm
Mulde:
mit Haken
IP-Schutz:
Material Zylinderabdeckung:
PA
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9297.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Material Zylinderabdeckung:
Plombierbar:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9296.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Material Zylinderabdeckung:
PA
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9273.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Haken
IP-Schutz:
Material Zylinderabdeckung:
Plombierbar:
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9298.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 45mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Material Zylinderabdeckung:
PA
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9208.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Vorhangschlossbolzen:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
207-9209.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Haken
IP-Schutz:
Vorhangschlossbolzen:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
c)
107-9209.00-00000
Schwenkhebel FS PrC
Details
Verschlussart:
PHZ 40mm
Mulde:
mit Kappe
IP-Schutz:
IP65
Material Zylinderabdeckung:
GDZn
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
3-911
Stangenführung FS 23mm
Übersicht in neuem Tab öffnen
d)
208-1523.54-00000
Stangenführung
Details
Ausführung:
für Flachstange
Montageart:
werkzeuglos
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
3-912
Doppelhaken FS 23mm
Übersicht in neuem Tab öffnen
d)
208-1446.50-00000
Doppelhaken
Details
Ausführung:
mit Senkbohrung für M5
Material:
PA
Oberfläche:
schwarz
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
208-1402.00-00000
Doppelhaken
Details
Ausführung:
mit Senkbohrung für M6
Material:
GDZn
Oberfläche:
verzinkt
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
208-1401.00-00000
Doppelhaken
Details
Ausführung:
mit Gewinde und Zentrierzapfen für M6
Material:
GDZn
Oberfläche:
verzinkt
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
3-910
Stangenführung FS 23mm
Übersicht in neuem Tab öffnen
e)
208-1501.03-00000
Stangenführung PA, einteilig, M6
Details
Name:
Stangenführung PA, einteilig, M6
Befestigungsart:
M6
Material:
PA
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-1509.03-00000
Stangenführung PA, einteilig, M5
Details
Name:
Stangenführung PA, einteilig, M5
Befestigungsart:
M5
Material:
PA
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-1517.03-00000
Stangenführung PA, einteilig, M6
Details
Name:
Stangenführung PA, einteilig, M6
Befestigungsart:
M6
Material:
PA
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9790.00-00000
Stangenführung Edelstahl, zweiteilig, M6
Details
Name:
Stangenführung Edelstahl, zweiteilig, M6
Befestigungsart:
M6
Material:
Edelstahl
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
208-9791.00-00000
Stangenführung GDZn, zweiteilig, M6
Details
Name:
Stangenführung GDZn, zweiteilig, M6
Befestigungsart:
M6
Material:
GDZn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
f)
3-011
Erdungsfeder Edelstahl
Übersicht in neuem Tab öffnen
f)
208-1206.93-00000
Erdungsfeder Edelstahl
Details
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 208-9102.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Gesamtmaß ausgefahren: 1050
Doppelrollen B: -
Doppelrollen A: 450
Anzahl Verriegelungspunkte: 2
Türhöhe Th: 1200 mm - 1600 mm
Name: Stangenschloss, einteilig

Gewählte Zusatzprodukte

[keine]

Unser Vertriebsteam von DIRAK hilft Ihnen weiter

Nutzen Sie unser Kontaktformular

Vetriebsteam DIRAK

Vertriebsteam DIRAK


Tel.: +49 (0) 2333 / 837-0
sales@dirak.de

Kontaktformular
Die mit einem Stern (*) markierten Felder sind Pflichtfelder.
Datenschutzbestimmungen und Allgemeine Geschäftsbedingungen*
Kontakt linkedIn Youtube
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
