[3-161]

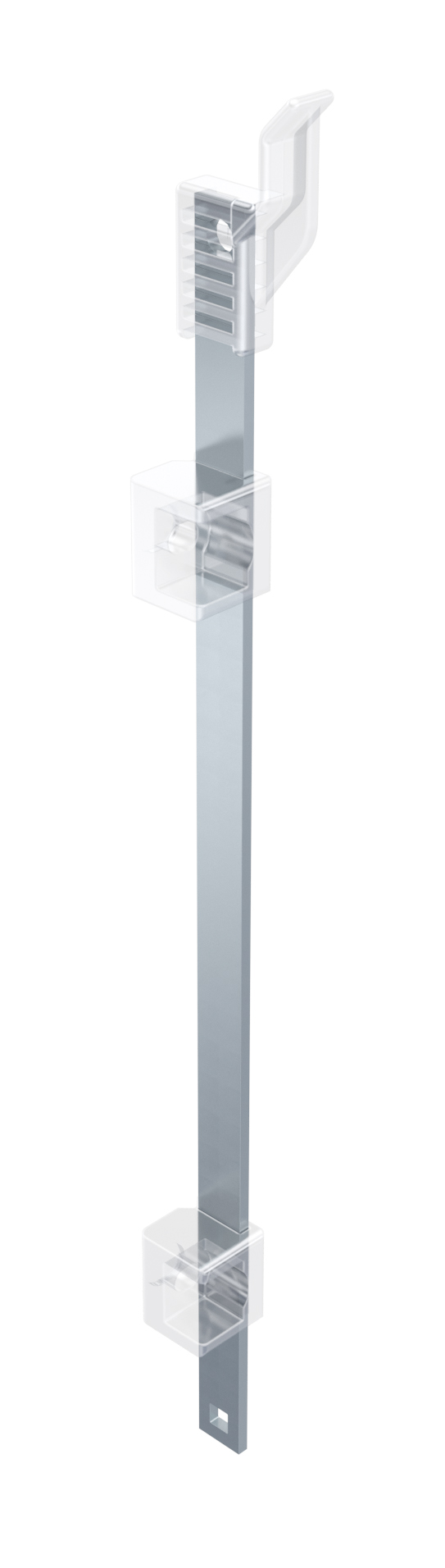

Flachstange FS

Vorteile

Für Auflaufschuh 3-162.

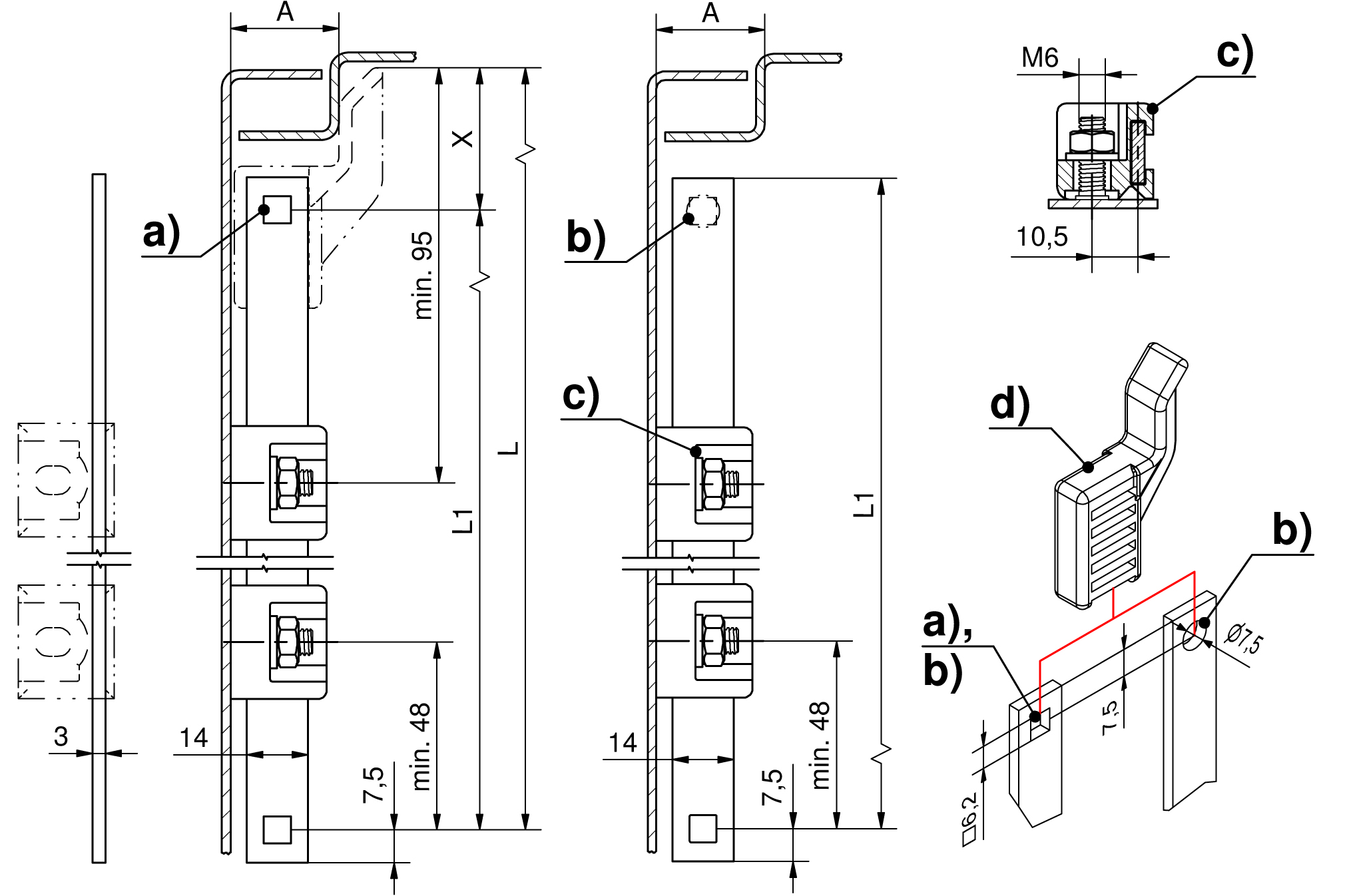

Variante a) Mit zwei Vierkantdurchbrüchen 6,2mm.
Berechnung der Stangenlänge: L1 = Mitte Vierkant zu Mitte Vierkant.
Variante b) Mit einem Vierkantdurchbruch 6,2mm zum Selbstablängen. Diese Flachstangen eignen sich besonders zur variablen Gestaltung der Stangenlänge.
Berechnung der Stangenlänge: L1 = Mitte Vierkant bis zum Ende der Stange.
Das obere Stangenende kann gemäß der Abbildung mit einem Vierkantausbruch von 6,2mm oder einer Bohrung Ø7,5mm versehen werden.

Werkstoffe

Flachstange: Stahl, verzinkt

Anmerkungen

Maß x - siehe Produkt-System 3-162

Ausführung mit Auflaufrollen siehe Produkt-System 3-160.

DIRAK empfiehlt ab einer Stangenlänge von 200mm 2 Stangenführungen.

Gewählte Ausführung

Produktnummer	208-0905.15-01200
Liefereinheit:	1 Stck
Vierkantausbruch:	1x 6,2mm
L1:	1200 mm

Produktkonfiguration

Gewählte Ausführung

Produktnummer	208-0905.15-01200
Liefereinheit:	1 Stck
Vierkantausbruch:	1x 6,2mm
L1:	1200 mm
