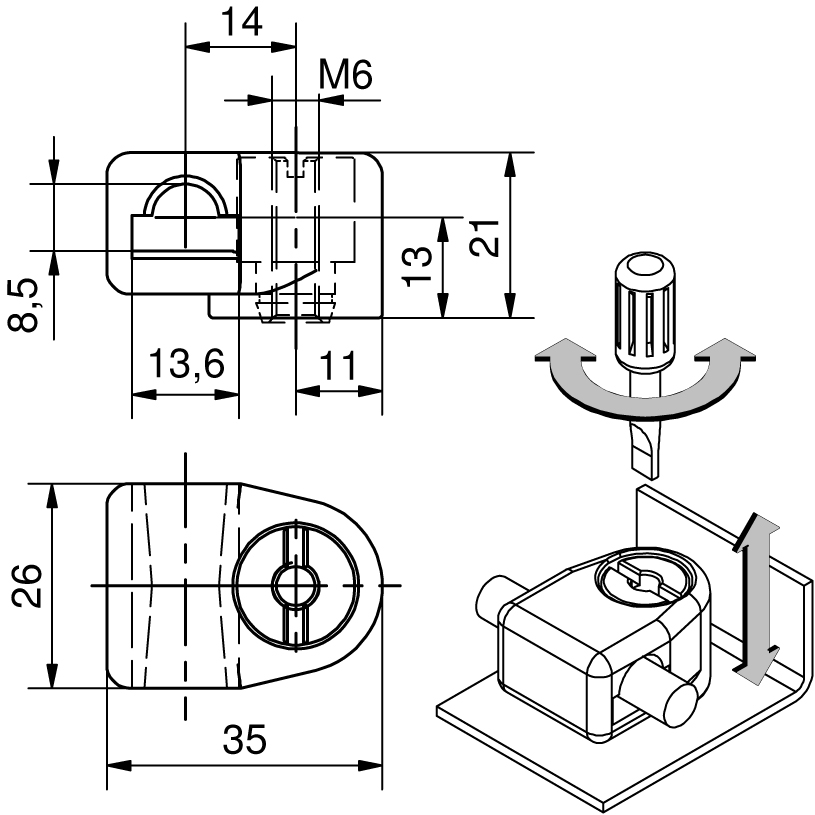

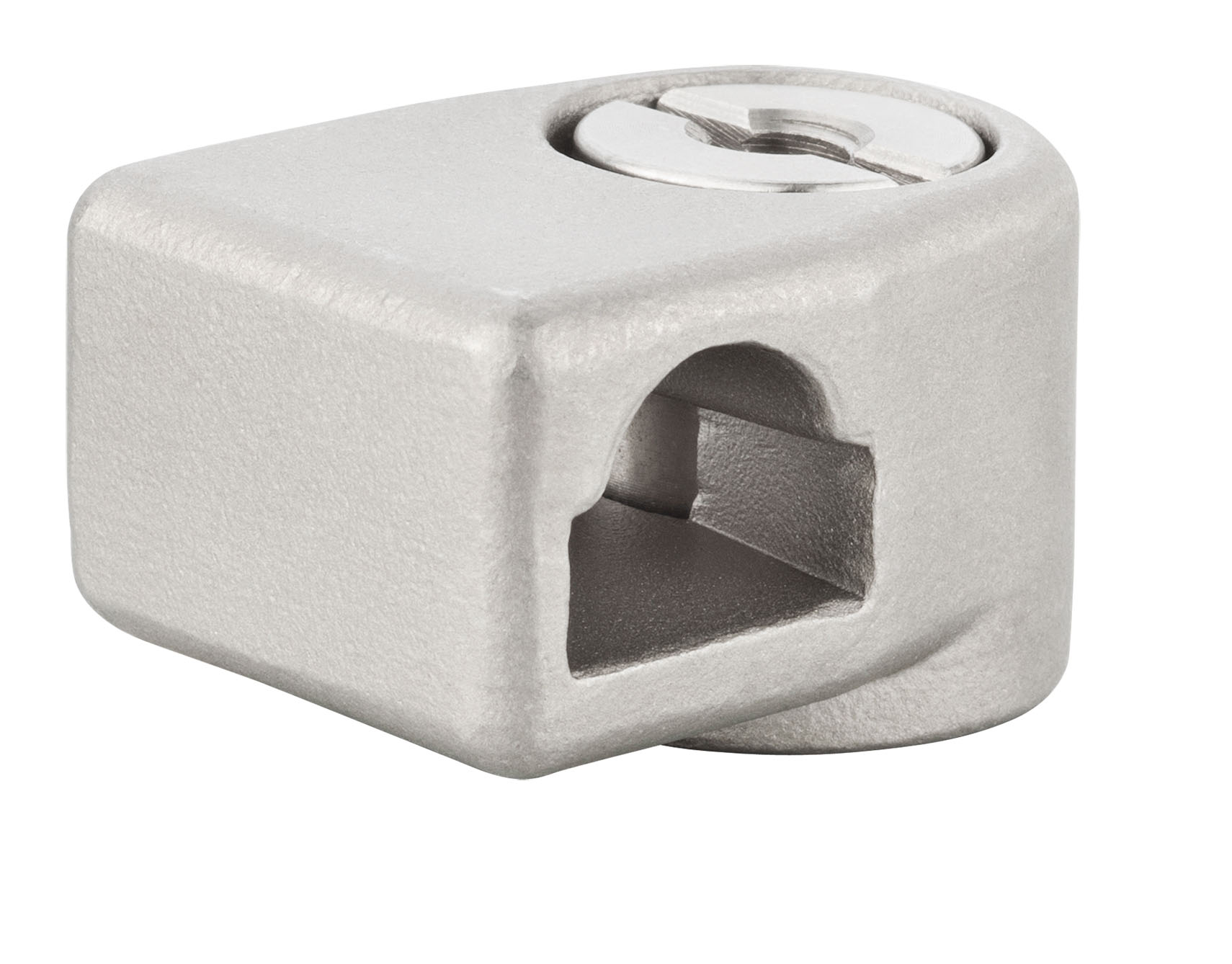

Stangenführung RS, höhenverstellbar Edelstahl

ICON_ROHS
ICON_RUNDSTANGE
ICON_EDELSTAHL
7_912
E_7-912
7_912
E_7-912

Vorteile

  • Höhenverstellbare Stangenführung für 8 mm Rundstangen, um Fertigungstoleranzen auszugleichen, oder bei sich setzenden Dichtungen.
  • Schlitzbetätigung (max.12 x 2 mm).

Werkstoffe

  • Stangenführung: AISI 316
  • Justierschraube: AISI 303
  • Sicherungsring und Federscheibe: Edelstahl

Anmerkungen

Justierung je nach Länge des Schweißbolzens:
M6 x 14 +5/-1 mm,
M6 x 16 +5/-3 mm,
M6 x 18 +5/-5 mm,
M6 x 20 +5/-7 mm

Weitere Informationen siehe Produkt-System 1-192.

Gewählte Ausführung

Produktnummer 200-9623.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Verstellbereich: max. + 5 mm
höhenverstellbar: Ja
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre
