[7-106.01]

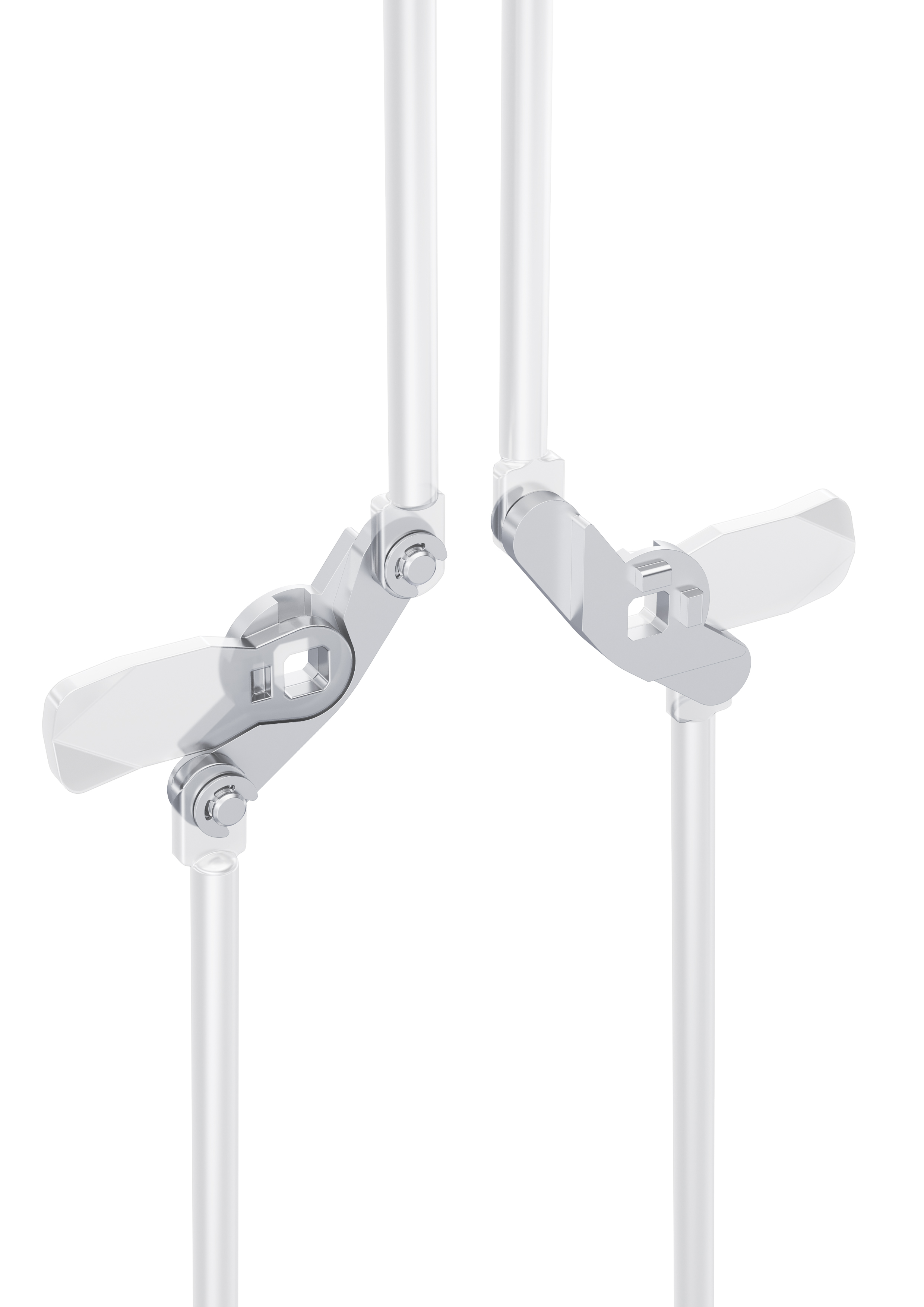

Flügelzungenadapter 45° Edelstahl

ICON_ROHS
ICON_RUNDSTANGE
ICON_EDELSTAHL
7_106_01
E_7-106_01
7_106_01
E_7-106_01

Vorteile

  • 3-Punkt Flügelzungenadapter mit und ohne Anschlag.

Werkstoffe

  • Flügelzungenadapter: AISI 316
  • Sicherungsscheibe: AISI 304

Anmerkungen

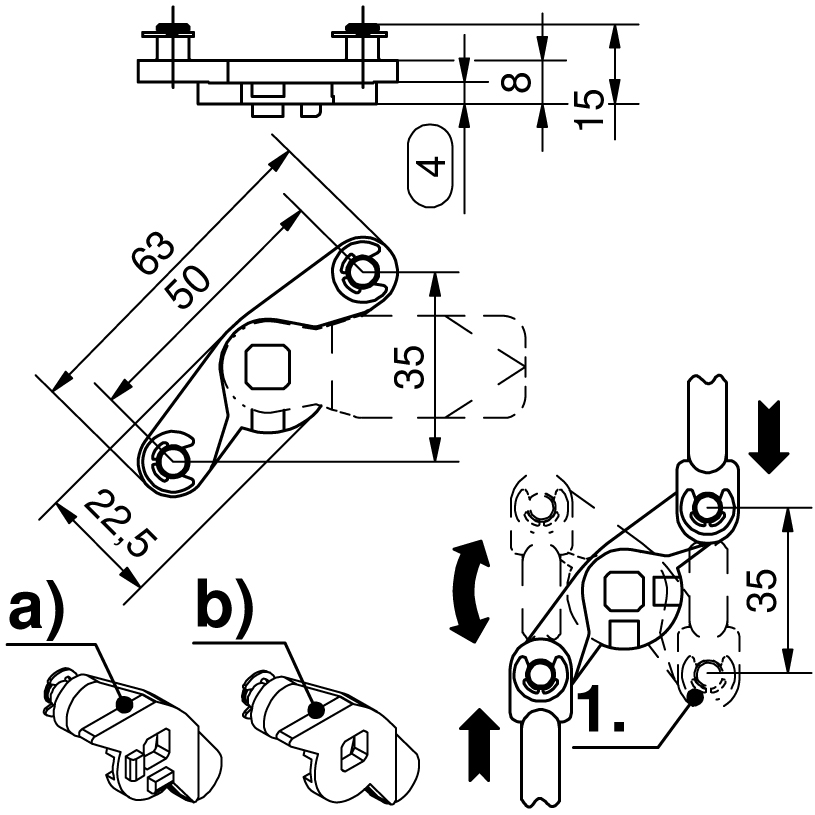

1. Hub 35mm

Es können alle Zungen von Produkt-System 7-105 unter a) und b) verwendet werden.
Achtung: H-Maß der Zunge erhöht sich um 4mm. Z.B. Zunge 200-0518 ergibt H-Maß 22. Siehe Produkt-System 2-151.

Gewählte Ausführung

Produktnummer 200-9598.00-00000
Liefereinheit: 1 Stck
3-Punktverriegelung: Ja
2-Punktverriegelung: Ja
Anschlag: Ja
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Zubehöre



Produktnummer
Name

7-105
Zungen L35/45 Edelstahl
Übersicht in neuem Tab öffnen
200-0506.00-00000
Zunge L45
Details
H-Maß bei Gl18:
6 mm
H-Maß bei Gl30:
18 mm
H-Maß bei Gl36:
24 mm
H-Maß bei Gl40:
28 mm
H-Maß für Gl50:
38 mm
H-Maß für Gl60:
48 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0508.00-00000
Zunge L45
Details
H-Maß bei Gl18:
8 mm
H-Maß bei Gl30:
20 mm
H-Maß bei Gl36:
26 mm
H-Maß bei Gl40:
30 mm
H-Maß für Gl50:
40 mm
H-Maß für Gl60:
50 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0510.00-00000
Zunge L45
Details
H-Maß bei Gl18:
10 mm
H-Maß bei Gl30:
22 mm
H-Maß bei Gl36:
28 mm
H-Maß bei Gl40:
32 mm
H-Maß für Gl50:
42 mm
H-Maß für Gl60:
52 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0514.00-00000
Zunge L45
Details
H-Maß bei Gl18:
14 mm
H-Maß bei Gl30:
26 mm
H-Maß bei Gl36:
32 mm
H-Maß bei Gl40:
36 mm
H-Maß für Gl50:
46 mm
H-Maß für Gl60:
56 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0516.00-00000
Zunge L45
Details
H-Maß bei Gl18:
16 mm
H-Maß bei Gl30:
28 mm
H-Maß bei Gl36:
34 mm
H-Maß bei Gl40:
38 mm
H-Maß für Gl50:
48 mm
H-Maß für Gl60:
58 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0518.00-00000
Zunge L45
Details
H-Maß bei Gl18:
18 mm
H-Maß bei Gl30:
30 mm
H-Maß bei Gl36:
36 mm
H-Maß bei Gl40:
40 mm
H-Maß für Gl50:
50 mm
H-Maß für Gl60:
60 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0520.00-00000
Zunge L45
Details
H-Maß bei Gl18:
20 mm
H-Maß bei Gl30:
32 mm
H-Maß bei Gl36:
38 mm
H-Maß bei Gl40:
42 mm
H-Maß für Gl50:
52 mm
H-Maß für Gl60:
62 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0522.00-00000
Zunge L45
Details
H-Maß bei Gl18:
22 mm
H-Maß bei Gl30:
34 mm
H-Maß bei Gl36:
40 mm
H-Maß bei Gl40:
44 mm
H-Maß für Gl50:
54 mm
H-Maß für Gl60:
64 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0524.00-00000
Zunge L45
Details
H-Maß bei Gl18:
24 mm
H-Maß bei Gl30:
36 mm
H-Maß bei Gl36:
42 mm
H-Maß bei Gl40:
46 mm
H-Maß für Gl50:
56 mm
H-Maß für Gl60:
66 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0526.00-00000
Zunge L45
Details
H-Maß bei Gl18:
26 mm
H-Maß bei Gl30:
38 mm
H-Maß bei Gl36:
44 mm
H-Maß bei Gl40:
48 mm
H-Maß für Gl50:
58 mm
H-Maß für Gl60:
68 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0528.00-00000
Zunge L45
Details
H-Maß bei Gl18:
28 mm
H-Maß bei Gl30:
40 mm
H-Maß bei Gl36:
46 mm
H-Maß bei Gl40:
50 mm
H-Maß für Gl50:
60 mm
H-Maß für Gl60:
70 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0532.00-00000
Zunge L45
Details
H-Maß bei Gl18:
32 mm
H-Maß bei Gl30:
44 mm
H-Maß bei Gl36:
50 mm
H-Maß bei Gl40:
54 mm
H-Maß für Gl50:
64 mm
H-Maß für Gl60:
74 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0540.00-00000
Zunge L45
Details
H-Maß bei Gl18:
40 mm
H-Maß bei Gl30:
52 mm
H-Maß bei Gl36:
58 mm
H-Maß bei Gl40:
62 mm
H-Maß für Gl50:
72 mm
H-Maß für Gl60:
82 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0542.00-00000
Zunge L45
Details
H-Maß bei Gl18:
42 mm
H-Maß bei Gl30:
54 mm
H-Maß bei Gl36:
60 mm
H-Maß bei Gl40:
64 mm
H-Maß für Gl50:
74 mm
H-Maß für Gl60:
84 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-0550.00-00000
Zunge L45
Details
H-Maß bei Gl18:
50 mm
H-Maß bei Gl30:
62 mm
H-Maß bei Gl36:
68 mm
H-Maß bei Gl40:
72 mm
H-Maß für Gl50:
82 mm
H-Maß für Gl60:
92 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-4535.00-00018
Zunge L35
Details
H-Maß bei Gl18:
18 mm
H-Maß bei Gl30:
30 mm
H-Maß bei Gl36:
36 mm
H-Maß bei Gl40:
40 mm
H-Maß für Gl50:
50 mm
H-Maß für Gl60:
60 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-4535.00-00020
Zunge L35
Details
H-Maß bei Gl18:
20 mm
H-Maß bei Gl30:
32 mm
H-Maß bei Gl36:
38 mm
H-Maß bei Gl40:
42 mm
H-Maß für Gl50:
52 mm
H-Maß für Gl60:
62 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-4535.00-00022
Zunge L35
Details
H-Maß bei Gl18:
22 mm
H-Maß bei Gl30:
34 mm
H-Maß bei Gl36:
40 mm
H-Maß bei Gl40:
44 mm
H-Maß für Gl50:
54 mm
H-Maß für Gl60:
64 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-9845.00-00022
3-Punkt Zunge
Details
Ausführung:
Abkantung A20
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-9845.00-00028
3-Punkt Zunge
Details
Ausführung:
Abkantung A26
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
200-9899.00-00000
2-Punkt Zunge
Details
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
7-106
Rundstangen Edelstahl
Übersicht in neuem Tab öffnen
201-9010.00-00000
Rundstange 600mm
Details
Länge:
600 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
201-9011.00-00000
Rundstange 700mm
Details
Länge:
700 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
201-9012.00-00000
Rundstange 800mm
Details
Länge:
800 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
201-9013.00-00000
Rundstange 900mm
Details
Länge:
900 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
201-9014.00-00000
Rundstange 1000mm
Details
Länge:
1000 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
201-9015.00-00000
Rundstange 1100mm
Details
Länge:
1100 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
201-9016.00-00000
Rundstange 1200mm
Details
Länge:
1200 mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
201-0111.04-Lxxmm
Rundstange, variable Länge
Details
Ausführung:
mit Auge u. angekegeltem Ende
Liefereinheit:
Auf Anfrage
Produkt in neuem Tab öffnen
201-0112.04-Lxxmm
Rundstange, variable Länge
Details
Ausführung:
mit Auge und flachem Ende
Liefereinheit:
Auf Anfrage
Produkt in neuem Tab öffnen
201-9026.00-Lxxmm
Rundstange, variable Länge
Details
Ausführung:
mit Auge u. Auflaufrollen
Liefereinheit:
Auf Anfrage
Produkt in neuem Tab öffnen
201-9037.00-Lxxmm
Rundstange, variable Länge
Details
Ausführung:
mit Auflaufrollen, für Adapter
Liefereinheit:
Auf Anfrage
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 200-9598.00-00000
Liefereinheit: 1 Stck
3-Punktverriegelung: Ja
2-Punktverriegelung: Ja
Anschlag: Ja
