[6-502]

Kompressions-Verschluss PHZ mit Schlüsselschild

Vorteile

Designorientiertes flaches Schlüsselschild.
Zylinderabdeckung mit Magnetverschluss. (5.)

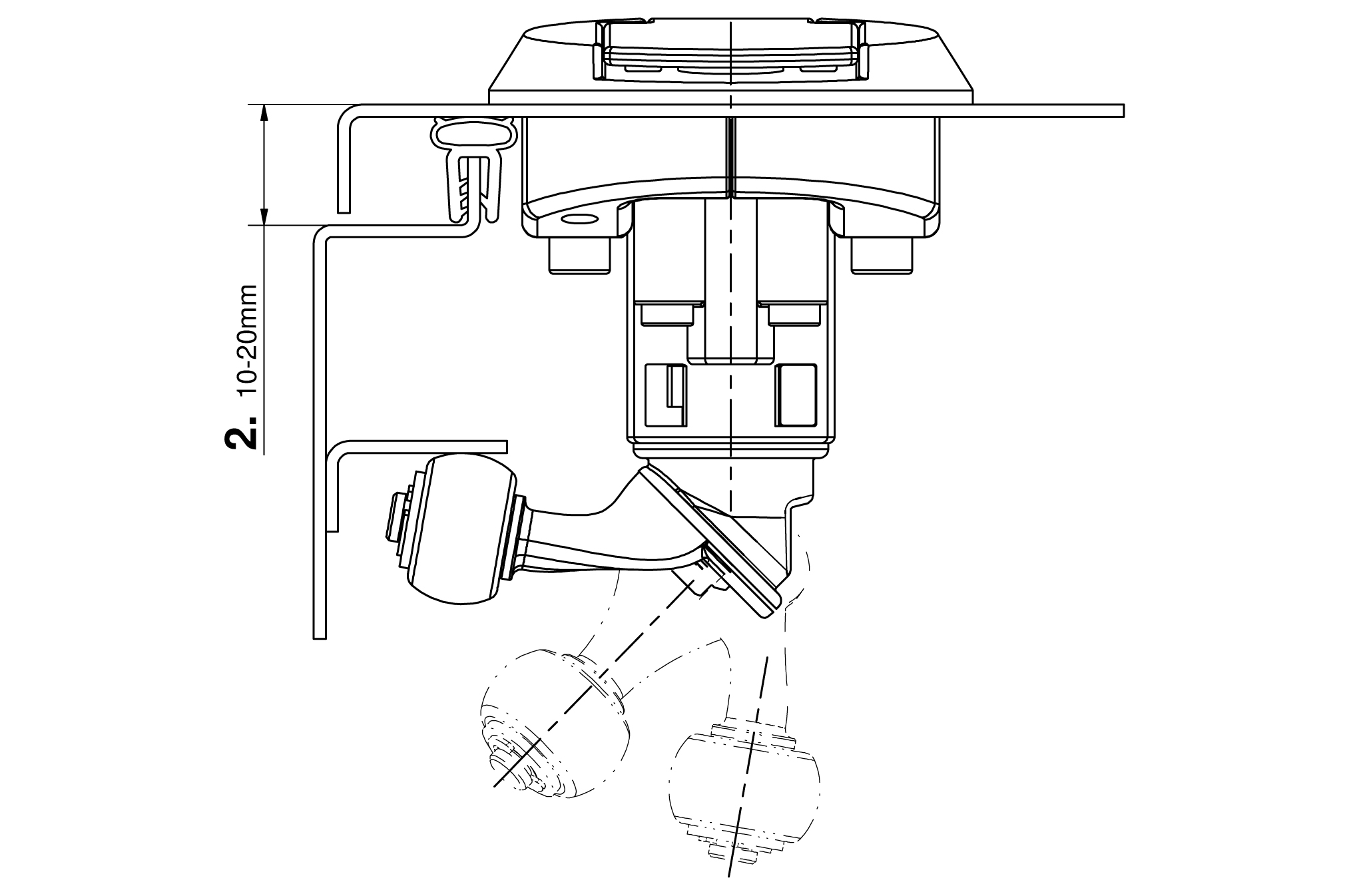

Kompression 10 - 20 mm. (2.)
Die Schließung erfolgt durch den Schlüssel des PHZ nach DIN 18252.
Schließ- und Öffnungsweg 180°.
Schlüssel nur im geschlossenen Zustand abziehbar.
Erdung durch Gewindestift DIN 914 (im Lieferumfang). (6.)
Erdbebensicher nach GR-63-CORE, Issue 4.
IP65 nach DIN EN 60529. (3.)
1300N Kraftaufnahme am Verschlusspunkt.

Werkstoffe

Gehäuse, Schieber und Zunge: GDZn, verzinkt
Schlüsselschild: GDZn, matt verchromt
Klammer: GDZn, roh
Dichtung: CR / NBR
Rolle: POM, schwarz
Scheibe, Befestigungsschrauben und Gewindestift: Stahl, verzinkt
Bundschraube: Edelstahl
Getriebeabdeckung: PA6, schwarz

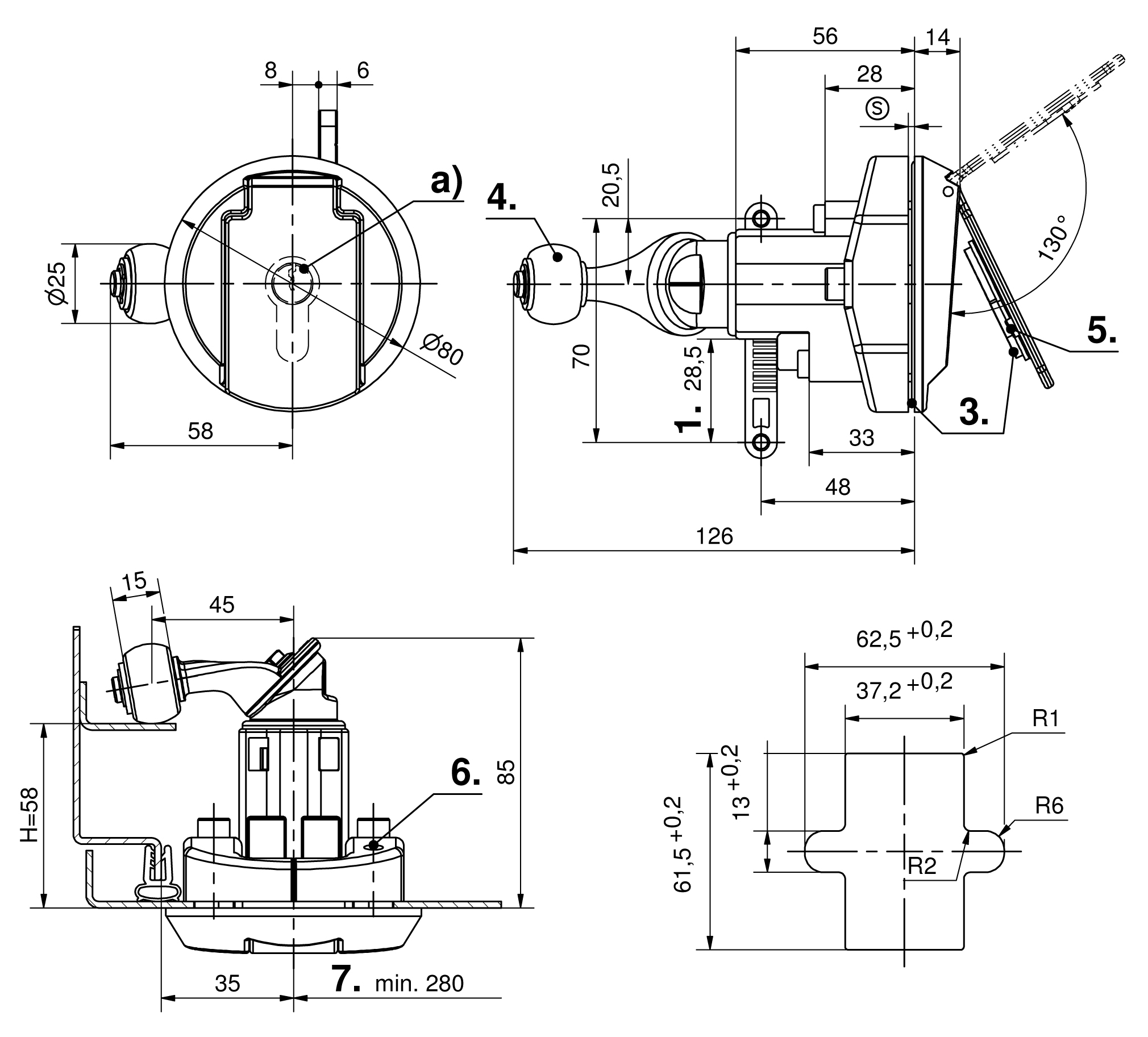

Anmerkungen

(S) Türstärke max. 3mm

1. Hub 28,5mm
4. geöffnet
7. min. 280mm zum Drehpunkt (Scharnier)

Profilhalbzylinder und deren Montage müssen separat bestellt werden.

Ausführung DIN rechts (wie gez.).Links auf Anfrage.

Verfügbare Ausführungen

Kompressions-Verschluss mit Schlüsselschild

Produktnummer

Einpunktverriegelung

H-Maß

Montageart

Liefereinheit

Zugehörige Produkte

Zubehöre

211-9004.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, verschiedenschließend

211-9003.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, gleichschließend

Montageoptionen

207-0016.00-00000 Montage der Betätigungen / Profil-Halbzylinder
