[6-501]

Mehrpunkt-Verschluss PHZ, senkrecht

ICON_IP65
ICON_ROHS
ICON_PZ_DIN_18252
ICON_FLACHSTANGE
6_501
E_6-501_1
E_6-501_100
E_6-501_2
E_6-501_3
6_501
E_6-501_1
E_6-501_100
E_6-501_2
E_6-501_3

Vorteile

  • Komplett innenliegend.
  • Ideal geeignet zum Ansteuern von Flachstangen.
  • Die Schließung erfolgt durch den Schlüssel des PHZ nach DIN 18252.
  • Schließ- und Öffnungsweg 180°.
  • Schlüssel nur im geschlossenen Zustand abziehbar.
  • IP65 nach DIN EN 60529. (4.)

Werkstoffe

  • Gehäuse, Gehäusedeckel und Schieber: GDZn, verzinkt
  • Befestigungsschrauben: Stahl, verzinkt
  • O-Ringe: NBR, schwarz
  • Flachdichtung: EPDM, schwarz

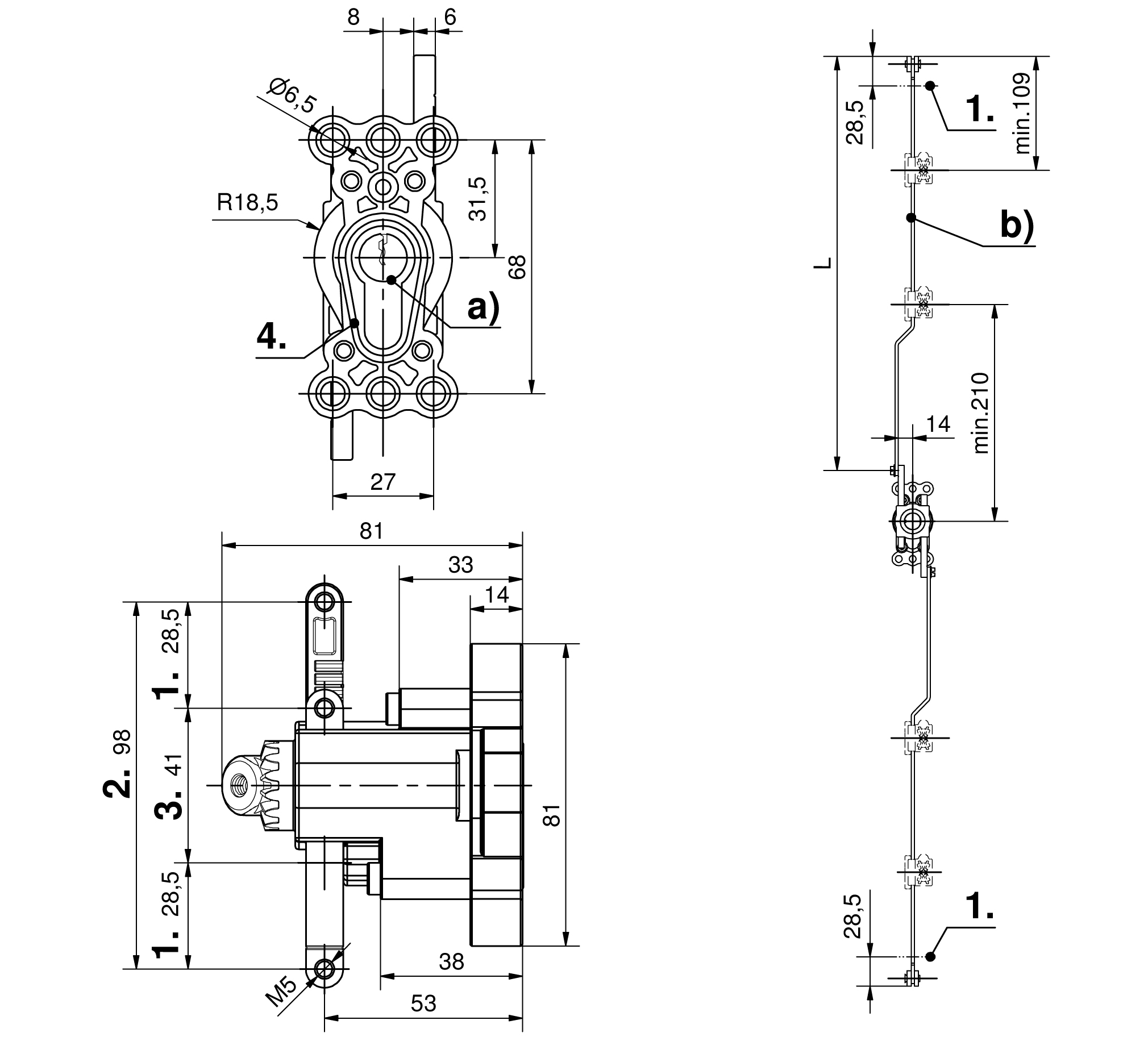

Anmerkungen

1. Hub 28,5mm
2. ausgefahren
3. eingefahren

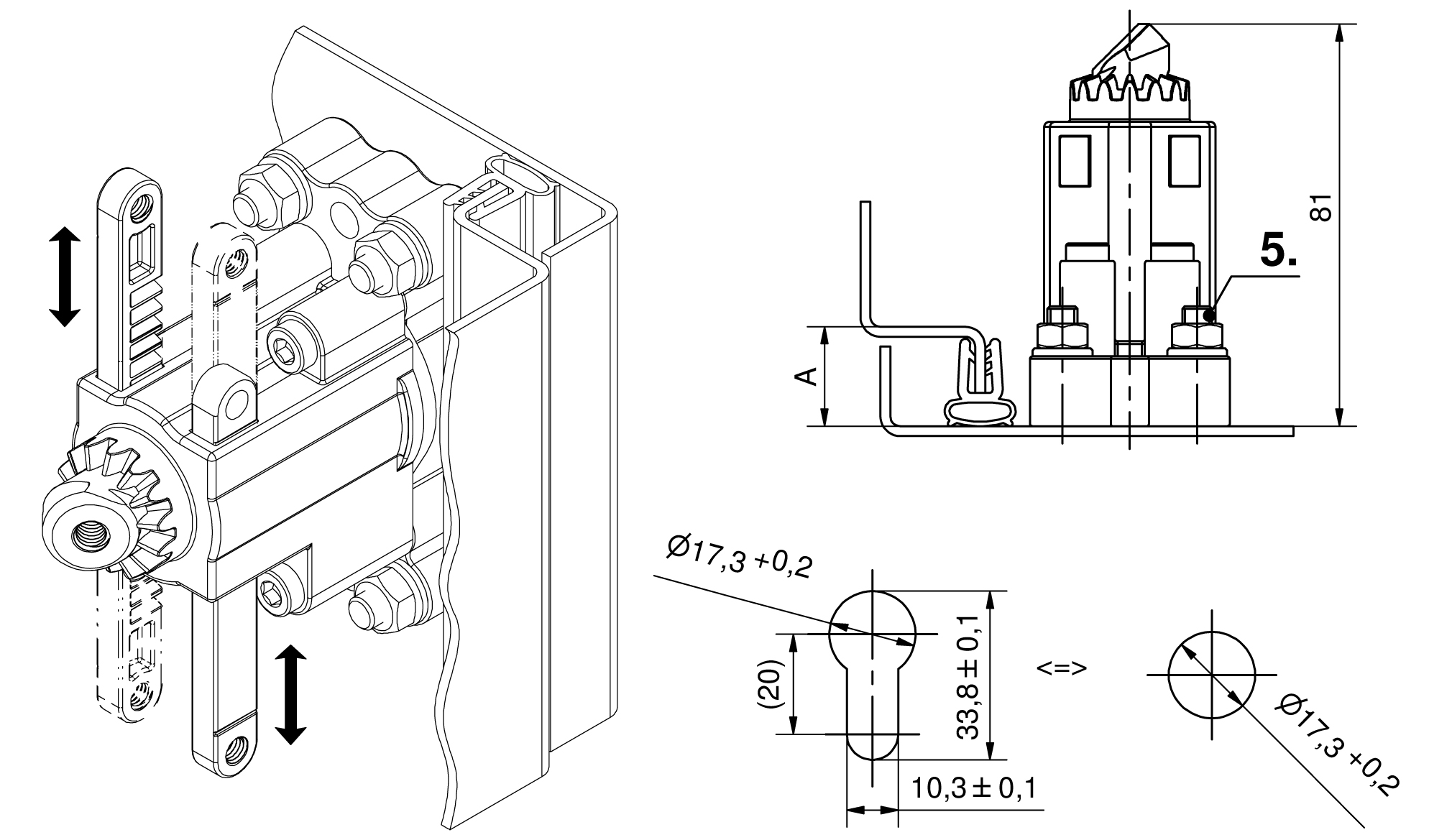

5. z.B. Schweißbolzen M6x20

Profilhalbzylinder und deren Montage müssen separat bestellt werden.

Ausführung DIN rechts (wie gez.), Ausführung DIN links auf Anfrage.
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Mehrpunkt-Verschluss PHZ (innenliegend)

Produktnummer
Ausführung
Mehrpunktverriegelung
Montageart
Liefereinheit
448-9119.00-00000
für Flachstangen
Ja
anschraubbar
1 Stck
