[1-415]
Schiebetürschloss
Vorteile
- Hakenzunge mit Freilauf.
- Ausführung rechts, Haken links.
- Ausführung links, Haken rechts.
- Hakenöffnungswinkel 15°.
Werkstoffe
- Hakenzungenschloss und Zunge: Stahl, verzinkt
- Stopfen: PE, schwarz
Anmerkungen
Bitte separat bestellen: b) UnterfütterungBitte konfigurieren Sie das Schiebetürschloss mit Schlüsselfang und Betätigung oder T- und L-Griff oder mit Schwenkhebel.

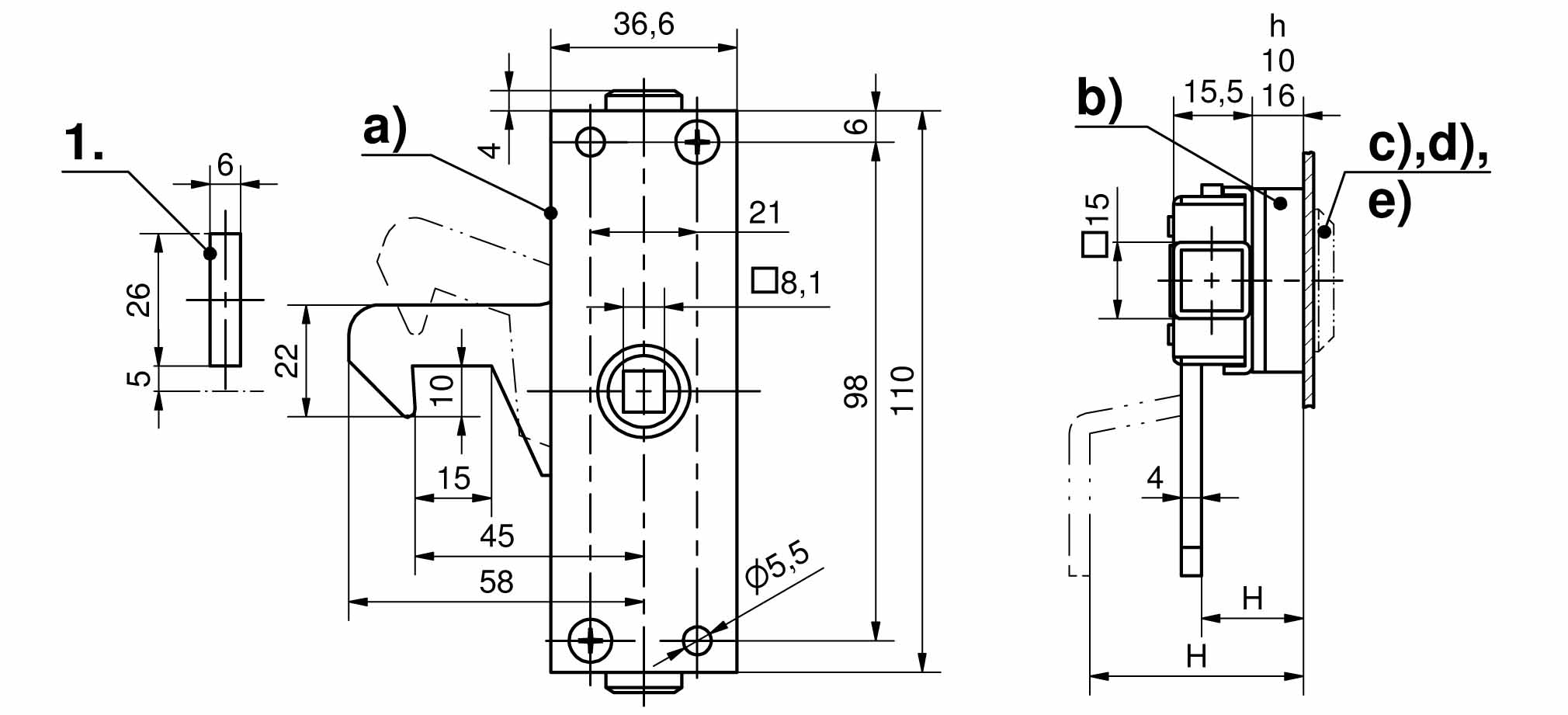

1. Beispiel für Rahmendurchbruch
Gewählte Ausführung
| Produktnummer | 235-9015.00-00000 |
| Liefereinheit: | 1 Stck |
| Montageart: | anschraubbar |
| H-Maß mit Unterfütterung A26: | 26 mm |
| H-Maß mit Unterfütterung A20: | 20 mm |
| H-Maß ohne Unterfütterung: | 10 mm |
Zugehörige Produkte
Zubehöre
Produktnummer
Name
b)
235-1001.00-00000
Unterfütterung A20
b)
235-1002.00-00000
Unterfütterung A26
c)
235-9101.00-00000
Betätigung Vierkant 6mm
c)
235-9102.00-00000
Betätigung Vierkant 7mm
c)
235-9103.00-00000
Betätigung Vierkant 8mm
c)
235-9104.00-00000
Betätigung Dreikant 6,5mm CNOMO
c)
235-9105.00-00000
Betätigung Dreikant 7mm
c)
235-9106.00-00000
Betätigung Dreikant 8mm
c)
235-9107.00-00000
Betätigung Doppelbart 3mm Dorn
c)
235-9108.00-00000
Betätigung Doppelbart 5mm Dorn
c)
235-9109.00-00000
Betätigung Daimler Benz Dorn
d)
235-9501.00-00000
T-Griff, verchromt
d)
235-9502.00-00000
T-Griff, verchromt
d)
235-9505.00-00000
T-Griff, verchromt, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A20
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
235-9506.00-00000
T-Griff, verchromt, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A26
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
535-9505.00-00000
T-Griff, verchromt, gleichschließend DS200
Details
für Stangenschloss:
A20
Verschlussart:
gleichschließend DS200
Liefereinheit:
1 Stck
d)
535-9506.00-00000
T-Griff, verchromt, gleichschließend DS200
Details
für Stangenschloss:
A26
Verschlussart:
gleichschließend DS200
Liefereinheit:
1 Stck
d)
235-9510.00-00000
T-Griff, verchromt, verschiedenschließend
Details
für Stangenschloss:
A20
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
d)
235-9511.00-00000
T-Griff, verchromt, verschiedenschließend
Details
für Stangenschloss:
A26
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
d)
501-9505.00-00000
T-Griff, verchromt, PAGODA gleichschließend 1991
Details
für Stangenschloss:
A20
Verschlussart:
PAGODA gleichschließend 1991
Liefereinheit:
1 Stck
d)
501-9506.00-00000
T-Griff, verchromt, PAGODA gleichschließend 1991
Details
für Stangenschloss:
A26
Verschlussart:
PAGODA gleichschließend 1991
Liefereinheit:
1 Stck
d)
501-9510.00-00000
T-Griff, verchromt, PAGODA verschiedenschließend
Details
für Stangenschloss:
A20
Verschlussart:
PAGODA verschiedenschließend
Liefereinheit:
1 Stck
d)
501-9511.00-00000
T-Griff, verchromt, PAGODA verschiedenschließend
Details
für Stangenschloss:
A26
Verschlussart:
PAGODA verschiedenschließend
Liefereinheit:
1 Stck
d)
235-9503.00-00000
T-Griff, schwarz
d)
235-9504.00-00000
T-Griff, schwarz
d)
235-9507.00-00000
T-Griff, schwarz, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A20
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
235-9508.00-00000
T-Griff, schwarz, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A26
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
235-9512.00-00000
T-Griff, schwarz, verschiedenschließend
Details
für Stangenschloss:
A20
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
d)
235-9513.00-00000
T-Griff, schwarz, verschiedenschließend
Details
für Stangenschloss:
A26
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
d)
501-9507.00-00000
T-Griff, schwarz, PAGODA gleichschließend 1991
Details
für Stangenschloss:
A20
Verschlussart:
PAGODA gleichschließend 1991
Liefereinheit:
1 Stck
d)
501-9508.00-00000
T-Griff, schwarz, PAGODA gleichschließend 1991
Details
für Stangenschloss:
A26
Verschlussart:
PAGODA gleichschließend 1991
Liefereinheit:
1 Stck
d)
501-9512.00-00000
T-Griff, schwarz, PAGODA verschiedenschließend
Details
für Stangenschloss:
A20
Verschlussart:
PAGODA verschiedenschließend
Liefereinheit:
1 Stck
d)
501-9513.00-00000
T-Griff, schwarz, PAGODA verschiedenschließend
Details
für Stangenschloss:
A26
Verschlussart:
PAGODA verschiedenschließend
Liefereinheit:
1 Stck
d)
235-9601.00-00000
L-Griff, verchromt
d)
235-9602.00-00000
L-Griff, verchromt
d)
235-9605.00-00000
L-Griff, verchromt, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A20
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
235-9606.00-00000
L-Griff, verchromt, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A26
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
535-9605.00-00000
L-Griff, verchromt, gleichschließend DS200
Details
für Stangenschloss:
A20
Verschlussart:
gleichschließend DS200
Liefereinheit:
1 Stck
d)
535-9606.00-00000
L-Griff, verchromt, gleichschließend DS200
Details
für Stangenschloss:
A26
Verschlussart:
gleichschließend DS200
Liefereinheit:
1 Stck
d)
235-9610.00-00000
L-Griff, verchromt, verschiedenschließend
Details
für Stangenschloss:
A20
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
d)
235-9611.00-00000
L-Griff, verchromt, verschiedenschließend
Details
für Stangenschloss:
A26
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
d)
501-9605.00-00000
L-Griff, verchromt, PAGODA gleichschließend 1991
Details
für Stangenschloss:
A20
Verschlussart:
PAGODA gleichschließend 1991
Liefereinheit:
1 Stck
d)
501-9606.00-00000
L-Griff, verchromt, PAGODA gleichschließend 1991
Details
für Stangenschloss:
A26
Verschlussart:
PAGODA gleichschließend 1991
Liefereinheit:
1 Stck
d)
235-9603.00-00000
L-Griff, schwarz
d)
235-9604.00-00000
L-Griff, schwarz
d)
235-9607.00-00000
L-Griff, schwarz, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A20
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
235-9608.00-00000
L-Griff, schwarz, gleichschließend DIRAK 1333
Details
für Stangenschloss:
A26
Verschlussart:
gleichschließend DIRAK 1333
Liefereinheit:
1 Stck
d)
535-9607.00-00000
L-Griff, schwarz, gleichschließend DS200
Details
für Stangenschloss:
A20
Verschlussart:
gleichschließend DS200
Liefereinheit:
1 Stck
d)
535-9608.00-00000
L-Griff, schwarz, gleichschließend DS200
Details
für Stangenschloss:
A26
Verschlussart:
gleichschließend DS200
Liefereinheit:
1 Stck
d)
235-9612.00-00000
L-Griff, schwarz, verschiedenschließend
Details
für Stangenschloss:
A20
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
d)
235-9613.00-00000
L-Griff, schwarz, verschiedenschließend
Details
für Stangenschloss:
A26
Verschlussart:
verschiedenschließend
Liefereinheit:
1 Stck
e)
207-9035.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9036.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9037.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9061.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9041.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9042.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9043.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9063.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9038.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9039.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9040.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9062.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9044.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9045.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9046.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9064.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9323.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9327.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9331.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9335.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9325.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9329.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9333.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9337.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9324.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9328.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9332.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9336.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 40mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9326.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
-
Verstärkte Zylinderabdeckung:
-
Plombierbar:
-
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9330.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9334.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
PA
Verstärkte Zylinderabdeckung:
Ja
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
e)
207-9338.00-00000
Schwenkhebel RS 130
Details
Verschlussart:
PHZ 45mm
Material Zylinderabdeckung:
GDZn
Verstärkte Zylinderabdeckung:
-
Plombierbar:
Ja
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produktkonfiguration
Gewählte Ausführung
| Produktnummer | 235-9015.00-00000 |
| Liefereinheit: | 1 Stck |
| Montageart: | anschraubbar |
| H-Maß mit Unterfütterung A26: | 26 mm |
| H-Maß mit Unterfütterung A20: | 20 mm |
| H-Maß ohne Unterfütterung: | 10 mm |
Gewählte Zusatzprodukte
| [keine] |
