[6-111.02]

Fallenschloss für Betätigung, mit und ohne Innenentriegelung

ICON_ROHS
ICON_TUERANSCHLAG_LR
6111_2_beide_Variante
E_6-111_02
6111_2_beide_Variante
E_6-111_02

Vorteile

  • Rechts / links oder waagerecht / senkrecht einsetzbar.
  • Durch Drehen des Schlüssels im PHZ wird die Falle zurückgezogen.
  • Das Schließen erfolgt durch Selbsteinrasten der Falle mit Freilauf.
  • Variante a) mit Innenentriegelung: durch Ziehen der Handhabe wird die Falle zurückgezogen.
  • Große, ergonomisch geformte Handhabe für optimale Bedienung.
  • Anwendung in Applikationen nach DIN 79008.
  • Angabe der Entriegelungsrichtung durch hochwertige Selbstklebefolie, lang nachleuchtend beschichtet nach DIN 67510-4.
  • Variante b): ohne Innenentriegelung.

Werkstoffe

  • Fallenschloss: GDZn, verzinkt
  • Falle: Gusseisen mit Kugelgraphit
  • Innenentiegelung: PA, grün

Anmerkungen

Bitte separat bestellen:
Betätigung, Unterfütterung, Schlüsselschild und Sperrzahnschraube.
Einsatz von Betätigungen nach Produkt-System 2-141.

Die Befestigung erfolgt durch 4 Schlossschrauben oder Schweißbolzen M5.

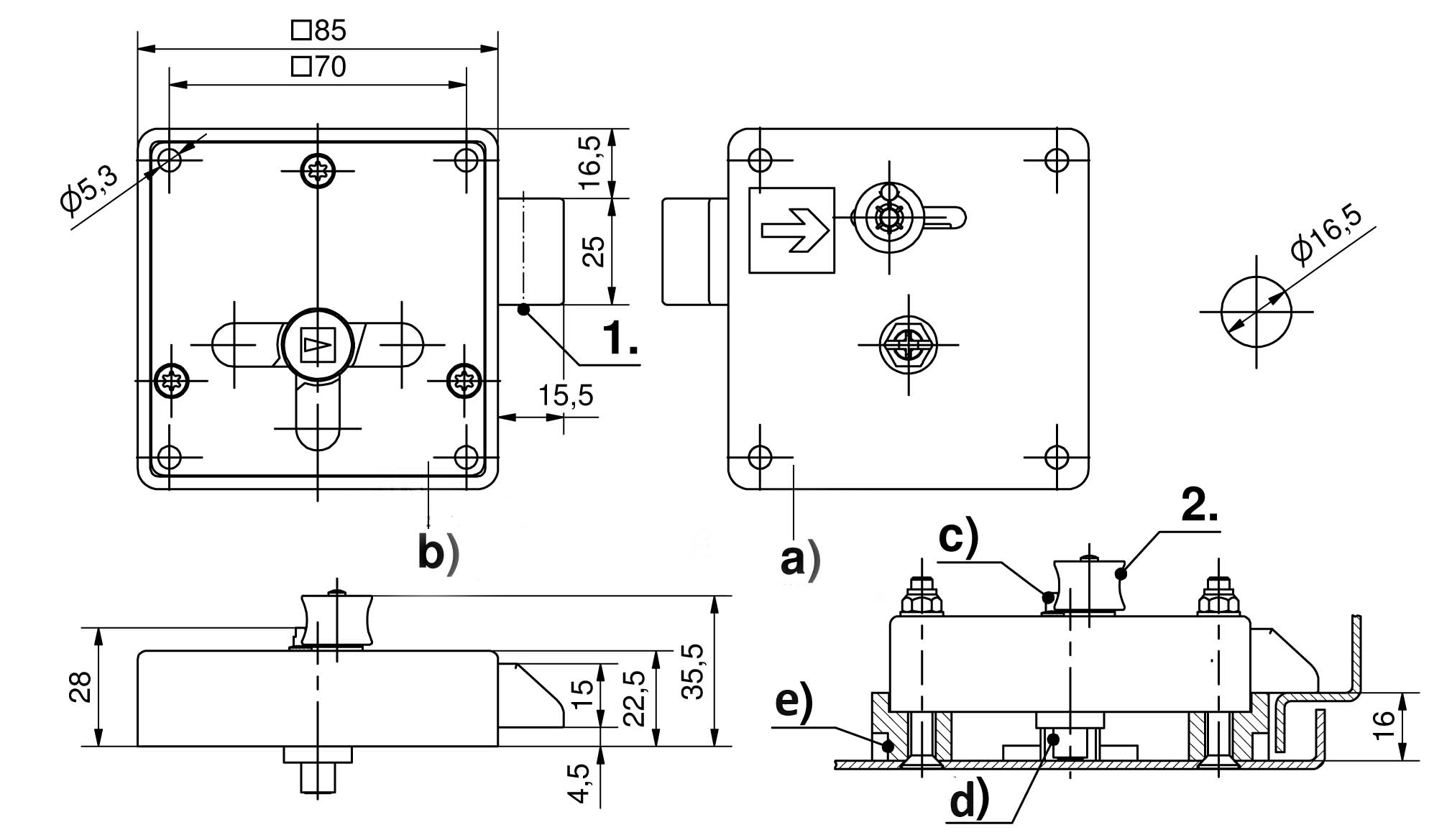

1. Hub
2. Handhabe für Innenentriegelung

Abgebildet ist Art.-Nr. 229-9109.00-00001

Gewählte Ausführung

Produktnummer 229-9110.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Ausführung: linke Tür
Variante: ohne Innenentriegelung
CAD Modell
Auswahl aufheben Produktdatenblatt

Zugehörige Produkte

Montageoptionen



Produktnummer
Name

207-0016.00-00000
Montage der Betätigungen / Profil-Halbzylinder
Details
Name:
Montage der Betätigungen / Profil-Halbzylinder
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen

Zubehöre



Produktnummer
Name

c)
202-0616.00-00000
Sperrzahnschraube
Details
D:
13,5 mm
K:
5,5 mm
SW:
10 mm
L:
16 mm
Gewindegröße:
M6
Material:
Stahl
Oberfläche:
verzinkt
Liefereinheit:
200 Stck
Produkt in neuem Tab öffnen
d)
2-141
Betätigungssätze, GDZn verchromt
Übersicht in neuem Tab öffnen
d)
211-9501.00-00000
Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9502.00-00000
Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9503.00-00000
Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9504.00-00000
Vierkant 8mm, geschlitzt
Details
Betätigung:
Vierkant 8mm, geschlitzt
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9505.00-00000
Dreikant 6,5mm CNOMO
Details
Betätigung:
Dreikant 6,5mm CNOMO
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9506.00-00000
Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9507.00-00000
Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9508.00-00000
Dreikant 9mm EDF
Details
Betätigung:
Dreikant 9mm EDF
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9509.00-00000
Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9510.00-00000
Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9511.00-00000
Innensechskant SW 6mm
Details
Betätigung:
Innensechskant SW 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9512.00-00000
Innensechskant SW 10mm
Details
Betätigung:
Innensechskant SW 10mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9513.00-00000
Daimler Benz Ausführung
Details
Betätigung:
Daimler Benz Ausführung
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9514.00-00000
Schlitz 2x4mm
Details
Betätigung:
Schlitz 2x4mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9515.00-00000
Schlitz versenkt
Details
Betätigung:
Schlitz versenkt
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9516.00-00000
Kronenkontur
Details
Betätigung:
Kronenkontur
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9517.00-00000
Innenvierkant 6mm
Details
Betätigung:
Innenvierkant 6mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9518.00-00000
Innenvierkant 7mm
Details
Betätigung:
Innenvierkant 7mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9519.00-00000
Innenvierkant 8mm
Details
Betätigung:
Innenvierkant 8mm
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
d)
211-9520.00-00000
Halbrund Tschechien
Details
Betätigung:
Halbrund Tschechien
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
6-111.03
Unterfütterung für Fallenschloss
Übersicht in neuem Tab öffnen
e)
229-0504.35-04045
Unterfütterung
Details
für Abkantung :
11,5 oder 16mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
e)
229-0504.35-04050
Unterfütterung
Details
für Abkantung :
11,5 oder 21mm
Montageart:
anschraubbar
Liefereinheit:
1 Stck
Produkt in neuem Tab öffnen
6-100
Schlüssel
Übersicht in neuem Tab öffnen
204-0107.00-00000
Schlüssel, Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0108.00-00000
Schlüssel, Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0102.00-00000
Hohlschlüssel, Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0103.00-00000
Hohlschlüssel, Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0104.00-00000
Hohlschlüssel, Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0105.00-00000
Hohlschlüssel, Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0106.00-00000
Hohlschlüssel, Dreikant 6,5 CNOMO
Details
Betätigung:
Dreikant 6,5mm CNOMO
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0109.00-00000
Hohlschlüssel, Daimler Benz Ausführung
Details
Betätigung:
Daimler Benz Ausführung
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0110.00-00000
Hohlschlüssel, Kronenkontur
Details
Betätigung:
Kronenschlüssel
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0111.00-00000
Hohlschlüssel, Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0112.00-00000
Hohlschlüssel, Dreikant 6,5mm
Details
Betätigung:
Dreikant 6,5mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0113.00-00000
Hohlschlüssel, Dreikant 9mm EDF
Details
Betätigung:
Dreikant 9mm EDF
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0116.00-00000
Hohlschlüssel, Halbrund Tschechien
Details
Betätigung:
Halbrund Tschechien
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0117.00-00000
Hohlschlüssel, Runddorn mit Kerbe (DÜWAG)
Details
Betätigung:
Runddorn mit Kerbe (DÜWAG)
D:
14,2 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0119.00-00000
Stiftschlüssel, Außenvierkant 6mm
Details
Betätigung:
Außenvierkant 6mm
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0120.00-00000
Stiftschlüssel, Außenvierkant 7mm
Details
Betätigung:
Außenvierkant 7mm
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0121.00-00000
Stiftschlüssel, Außenvierkant 8mm
Details
Betätigung:
Außenvierkant 8mm
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0133.30-00000
Stiftschlüssel, Außensechskant 8mm (5/16")
Details
Betätigung:
Außensechskant 8mm (5/16")
D:
11,8 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0134.30-00000
Hohlschlüssel, Sechskant 7/16"
Details
Betätigung:
Sechskant 7/16"
D:
15,6 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0139.00-00000
Hohlschlüssel, Sechskant SW10
Details
Betätigung:
Sechskant SW10
D:
15,9 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0501.00-00000
Hohlschlüssel, Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0502.00-00000
Hohlschlüssel, Dreikant 6,5mm
Details
Betätigung:
Dreikant 6,5mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0407.03-00000
Schlüssel, Doppelbart 3mm Dorn
Details
Betätigung:
Doppelbart 3mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0408.03-00000
Schlüssel, Doppelbart 5mm Dorn
Details
Betätigung:
Doppelbart 5mm Dorn
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0401.03-00000
Hohlschlüssel (Logo beidseitig), Vierkant 6mm
Details
Betätigung:
Vierkant 6mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0402.03-00000
Hohlschlüssel (Logo beidseitig), Vierkant 7mm
Details
Betätigung:
Vierkant 7mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0403.03-00000
Hohlschlüssel (Logo beidseitig), Vierkant 8mm
Details
Betätigung:
Vierkant 8mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0404.03-00000
Hohlschlüssel (Logo beidseitig), Dreikant 6,5mm
Details
Betätigung:
Dreikant 6,5mm
D:
11,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0405.03-00000
Hohlschlüssel (Logo beidseitig), Dreikant 7mm
Details
Betätigung:
Dreikant 7mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0406.03-00000
Hohlschlüssel (Logo beidseitig), Dreikant 8mm
Details
Betätigung:
Dreikant 8mm
D:
15,5 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0409.03-00000
Hohlschlüssel (Logo beidseitig), Klinge 10 x 1,4
Details
Betätigung:
Klinge 10 x 1,4
D:
17 mm
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0302.42-00000
Schlüssel FIAT
Details
Betätigung:
FIAT
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
204-0301.00-00000
PZ Bauschlüssel
Details
Name:
PZ Bauschlüssel
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen
6-101
Universalschlüssel
Übersicht in neuem Tab öffnen
204-0701.07-07500
Universalschlüssel für Betätigungen
Details
Name:
Universalschlüssel für Betätigungen
Liefereinheit:
10 Stck
Produkt in neuem Tab öffnen

Produktkonfiguration

Gewählte Ausführung

Produktnummer 229-9110.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Ausführung: linke Tür
Variante: ohne Innenentriegelung

Gewählte Zusatzprodukte

[keine]
Kontakt linkedIn Youtube
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
