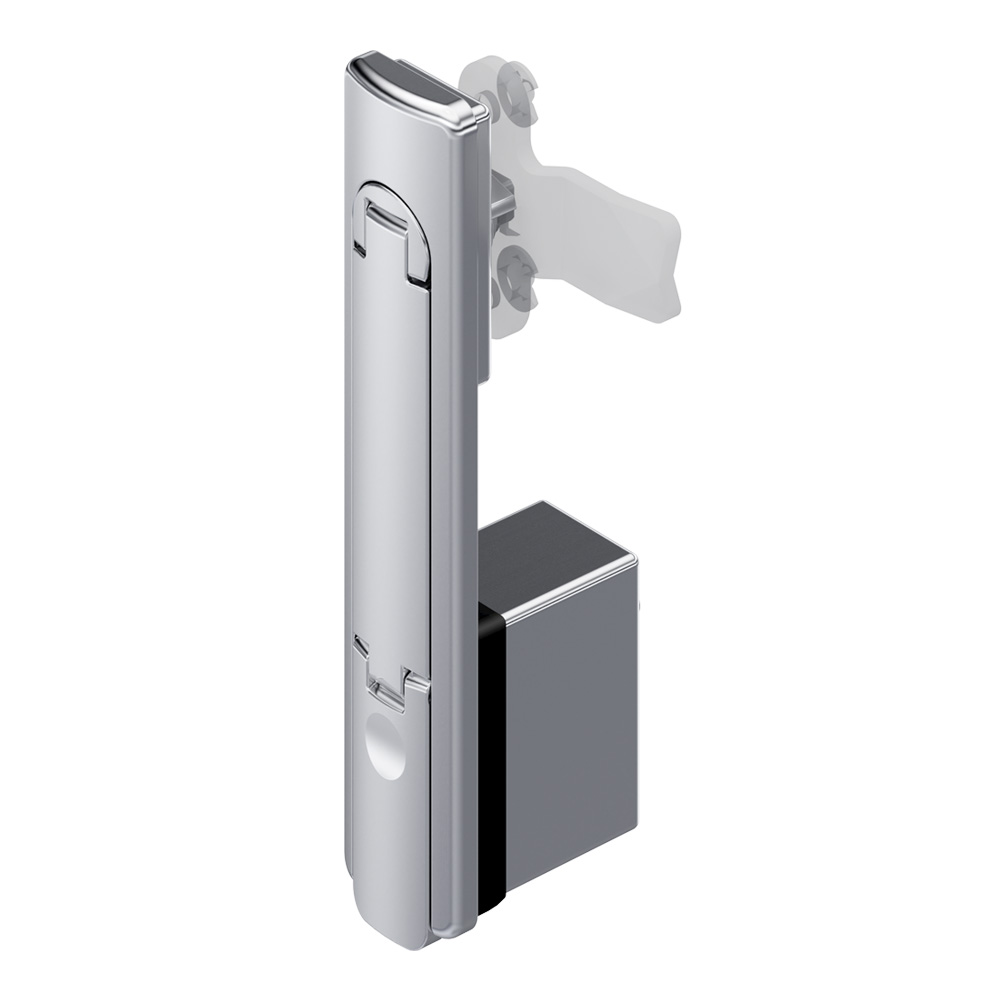

NT Schwenkhebel RS PrC Edelstahl

ICON_TUERANSCHLAG_LR

ICON_RUNDSTANGE

ICON_CUTOUT_PR_C

ICON_DIRAK_GEERDET

ICON_PZ_DIN_18252

Vorteile

Geringe Spaltmaße.
135° Schwenkbereich.
Durch das flache Design kann er nicht als Kletterhilfe benutzt werden.
Schließzylinder in der Mulde befestigt und gegen Durchschlagen gesichert.
Verschraubte Kappe Innen aus Edelstahl.
Stangenhub 35mm durch 3-Punkt Zungenadapter 45°.
IP65 nach DIN EN 60529.
Rechts / links einsetzbar.

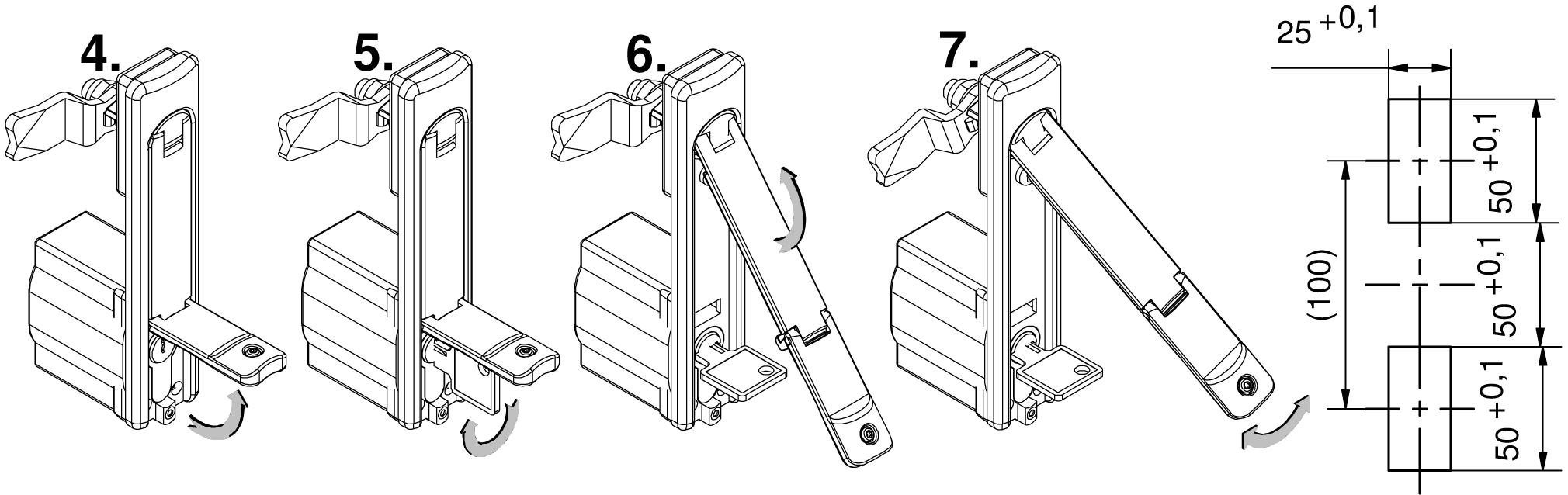

(b) Zylinderabdeckung verschraubbar durch M3x6, Antrieb TX10.

Werkstoffe

Schwenkgriff, Mulde, Kappe, Verriegelungsfalle und Drehteller: AISI 316
Kappendichtung und O-Ring: NBR
Scheibe: PTFE- Teflon
Federn: AISI 301
Schrauben, Kerbstifte, Rändelstift und Mutter: Edelstahl

Anmerkungen

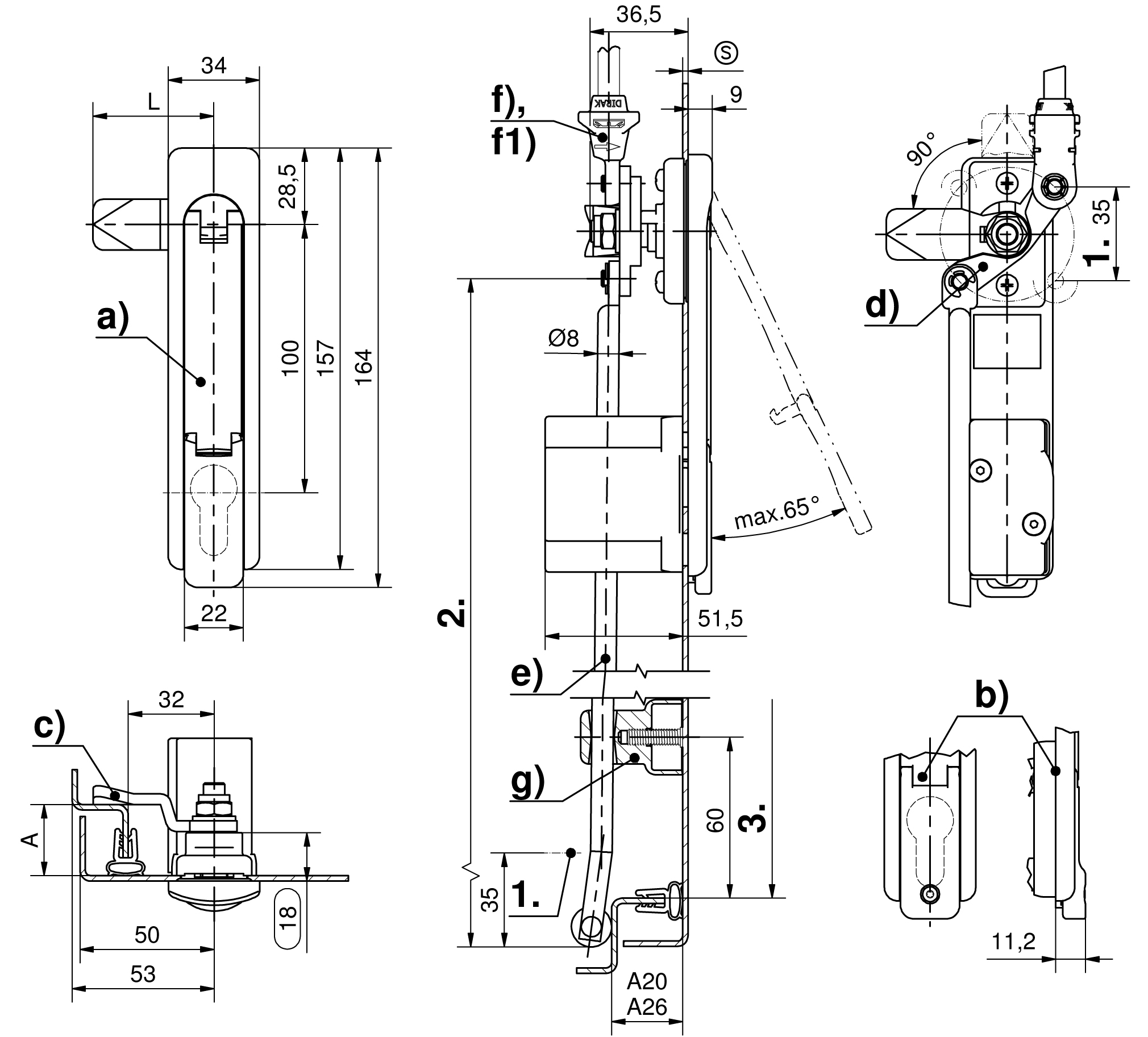

(S) Türstärke 1,5 - 2,5mm

1. Hub 35mm

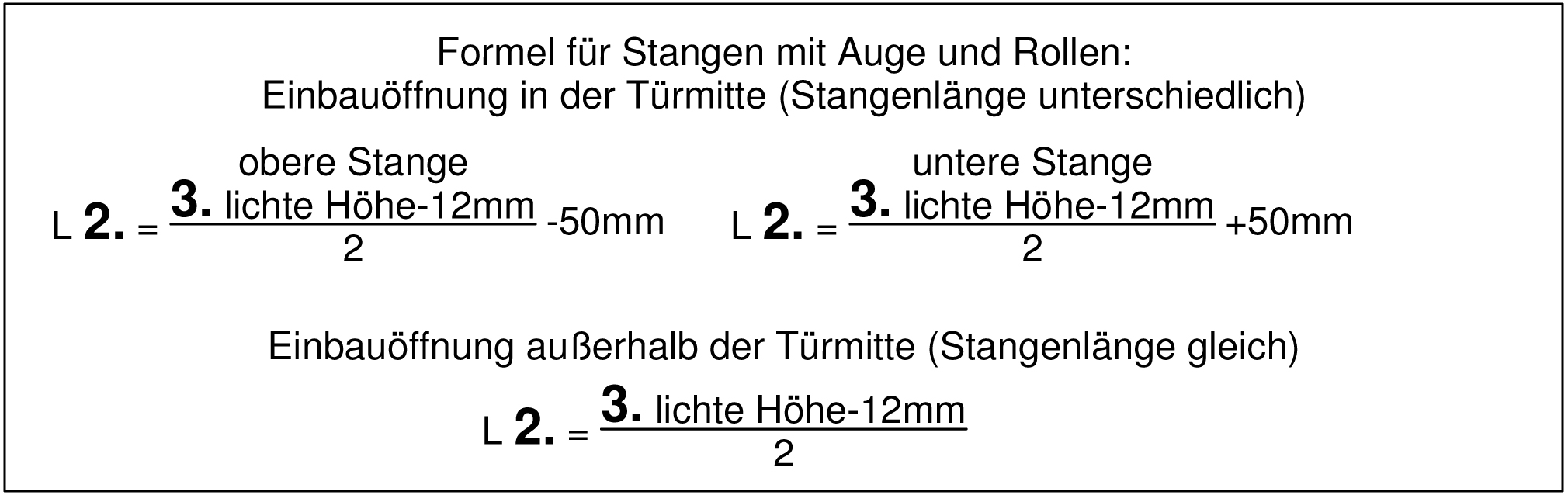

2. Länge L
3. Lichte Höhe

Profil-Halbzylinder und deren Montage müssen separat bestellt werden.

Verfügbare Ausführungen

Schwenkhebel für PHZ

Produktnummer

Ausführung

Montageart

Liefereinheit

307-9302.00-00000

307-9305.00-00000

Zylinderabdeckung verschraubbar

Zugehörige Produkte

Montageoptionen

dirak_shop_montageoptionen_v1

207-0016.00-00000 Montage der Betätigungen / Profil-Halbzylinder

Zubehöre

g)

200-3623.51-00000 Stangenführung, Höhe 32mm

g)

200-3625.51-00000 Stangenführung, Höhe 38mm

211-9003.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, gleichschließend

211-9004.00-00000 DIRAK Profilhalbzylinder, DIN 18252, 8 x 45° verstellbar, verschiedenschließend

1-103 Gleitschuh für Zunge

f)

1-181 Adapter für Rundstangen Ø8mm PA

f1)

1-181.01 Adapter für Rundstangen Ø8mm / Ø10mm GDZn

c)

7-105 Zungen L35/45 Edelstahl

e)

7-106 Rundstangen Edelstahl

d)

7-106.01 Flügelzungenadapter 45° Edelstahl

MLA 1-103 MLA-Türkontakt
