[2-340.02]

Schwenkhebel RS 130 f. Riegelstangenschloss 2-340.01 f. iLOQ Halbzylinder D50S

ICON_IP65
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_RUNDSTANGE
ICON_ILOQ_SCHWARZ
2_340_02
E_2-340_02
E_Adapter_Ansicht
2_340_02
E_2-340_02
E_Adapter_Ansicht

Vorteile

  • Schwenkhebel nur einsetzbar mit Riegelstangenschlössern siehe Produkt-System 2-340.01.
  • Passend für iLOQ Halbzylinder D50S.511.SD und D50S.531.SD.
  • Für Rundstangen mit Gewinde.
  • IP65 nach DIN EN 60529.
  • Rechts / links einsetzbar.

Werkstoffe

Schwenkhebel: GDZn, schwarz
Mulde und Kappe: PA, schwarz

Anmerkungen

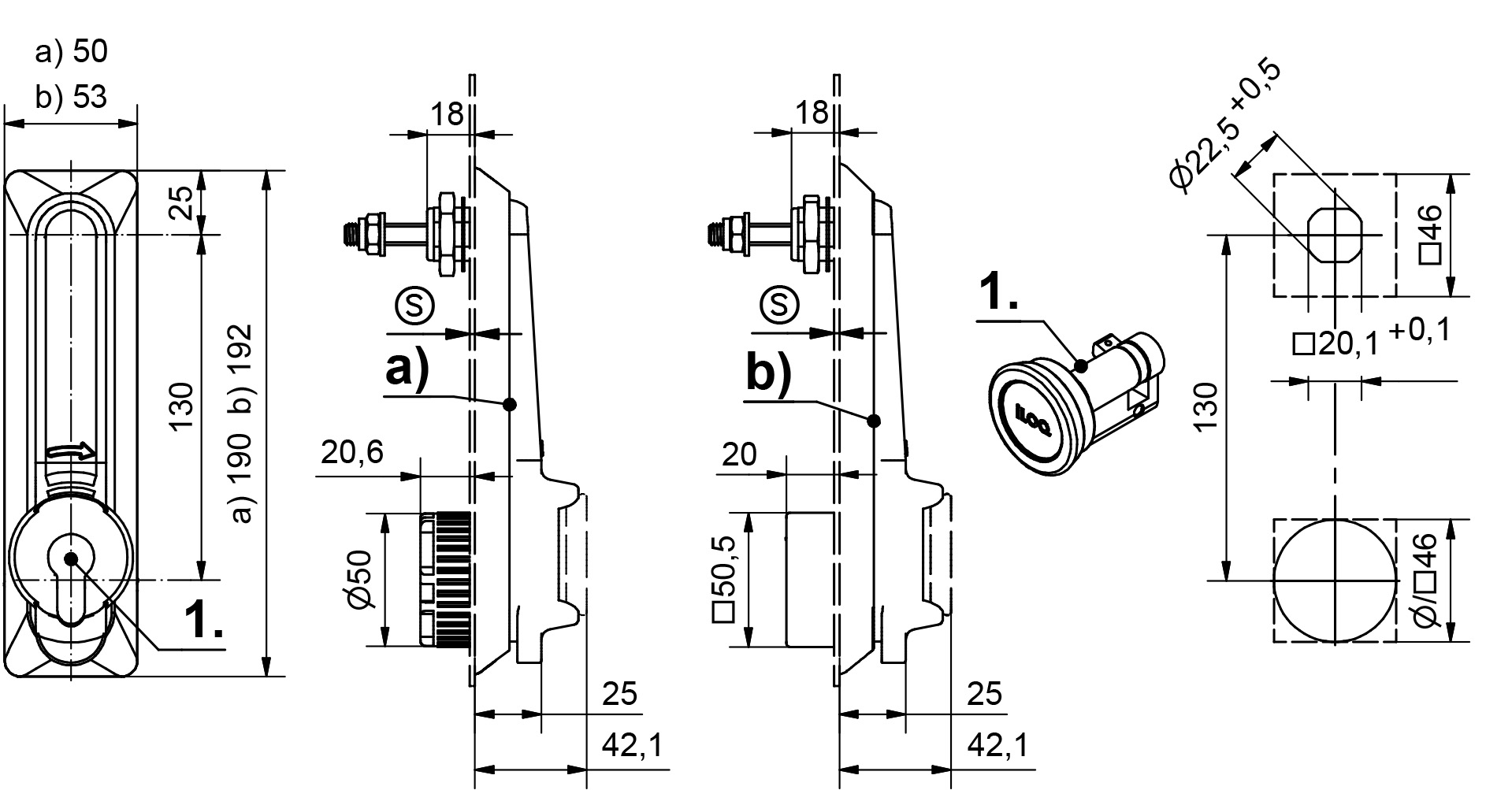

(S) Türstärke max. 3mm

1. Halbzylinder iLOQ gehört nicht zum Lieferumfang. Erhältlich unter www.iloq.com

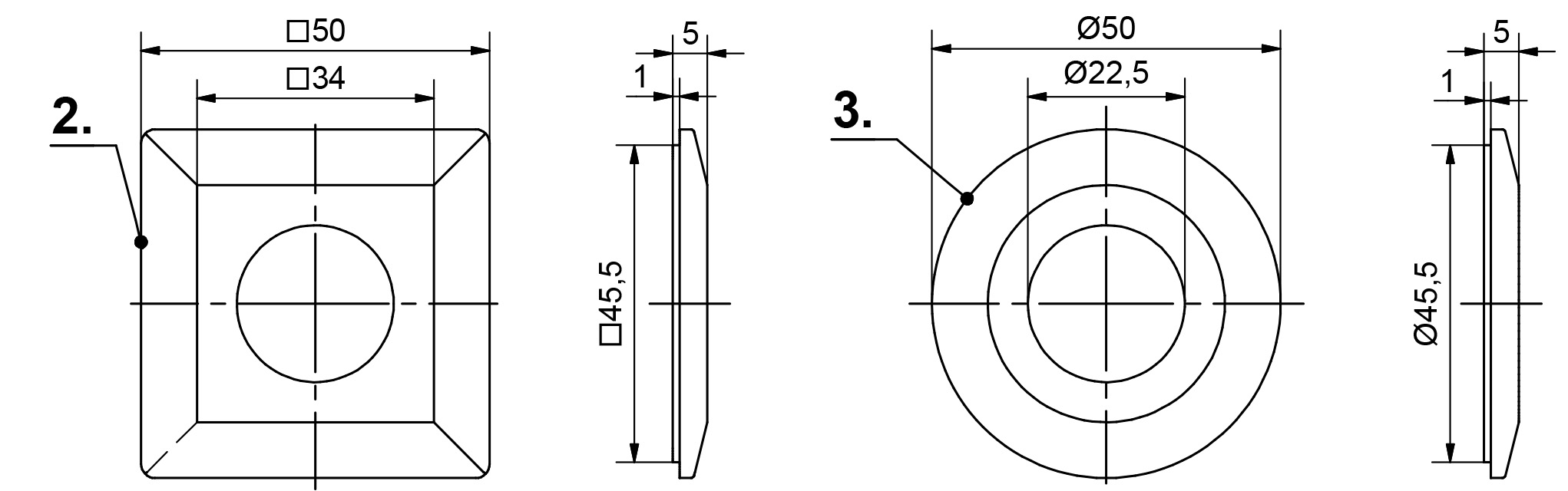

2. Adapter □46
3. Adapter Ø46

Gewählte Ausführung

Produktnummer 207-9156.00-00000
Liefereinheit: 1 Stck
Montageart: anschraubbar
Kappe innen: Ø46
Einbauöffnung: 130/Ø46
