[2-126.04]

Doppelzylinder Schwenkhebel RS 130 PA

ICON_IP65
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_RUNDSTANGE
ICON_PZ_DIN_18252
2_126_04
E_2-126_04_1
E_2-126_04_2
E_2-000_130_1
E_2-000_130_2
2_126_04
E_2-126_04_1
E_2-126_04_2
E_2-000_130_1
E_2-000_130_2

Vorteile

  • Doppelzylinder Schwenkhebel mit herausschwenkbarem Betätigungshebel.
  • Vollisoliert für den Einbau in Kunststoffschaltschränken.
  • Zwei Profil-Halbzylinder 40 und / oder 45mm Länge für wechselseitige Schließungen.
  • Die Schließfalle ist gegen unbefugtes Öffnen gesichert.
  • a) Schließfalle mit Einlaufschräge. Verschließung auch bei abgezogenem Schlüssel möglich.
  • b) Schließfalle mit Rastung. Die Rastung erfordert ein Drehen des Schlüssels.
  • IP65 nach DIN EN 60529.
  • Rechts/links einsetzbar.

Werkstoffe

  • Schwenkhebel und Mulde: PA, schwarz

Anmerkungen

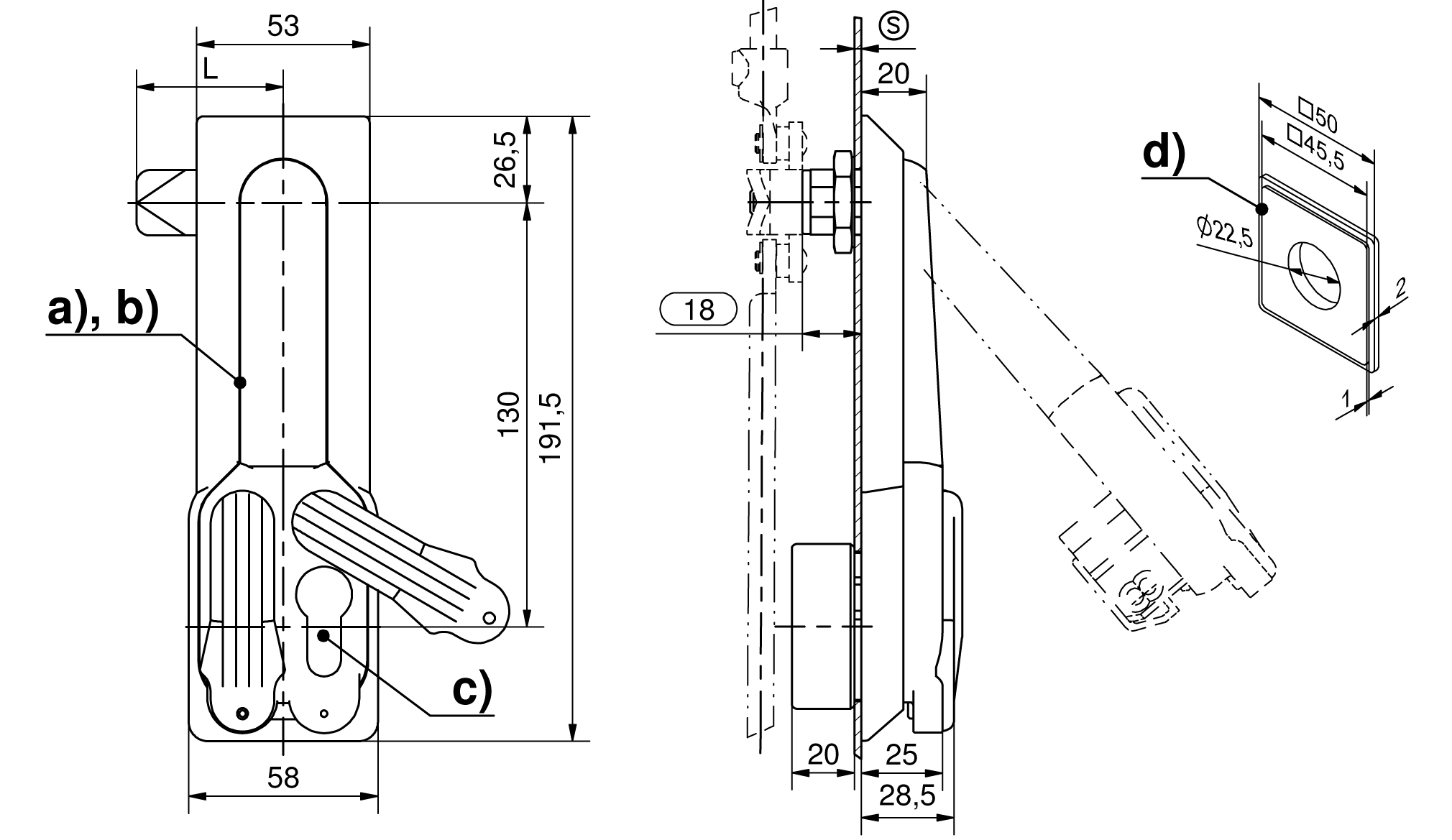

(S) Türstärke 3mm - max. 6mm

Zeichnungen für Stangenberechnung (siehe Zubehör):
1. Hub 18mm
2. Lichte Höhe

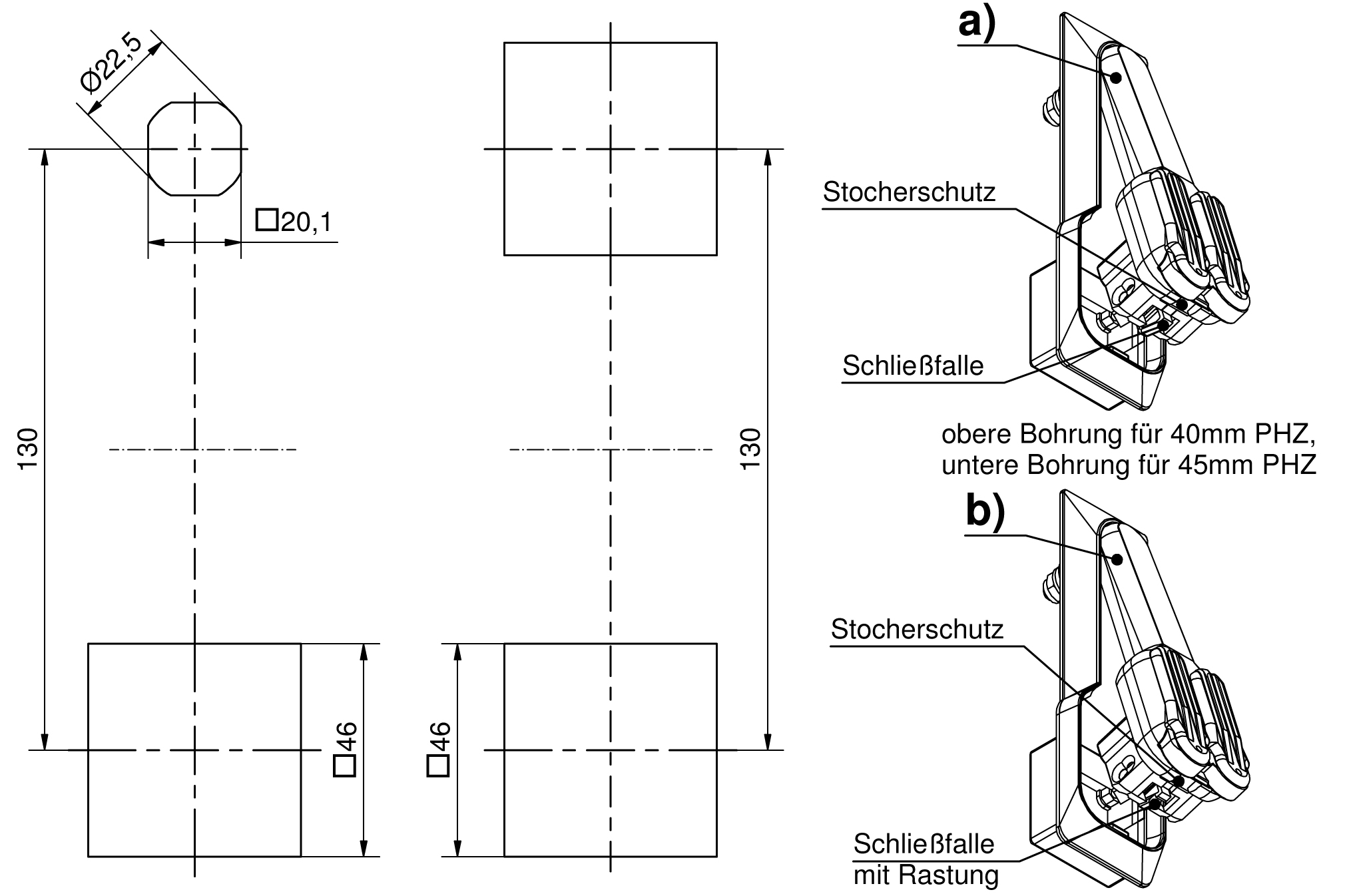

Um rechte und linke Türen gleich zu gestalten, sind auch 2 Durchbrüche mit □46 symmetrisch zur Türmitte möglich.

Aufsägeschutz optional.

Profilhalbzylinder und deren Montage müssen separat bestellt werden.
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Doppelzylinder Schwenkhebel


Produktnummer
Ausführung
Kappe innen
Verstärkte Zylinderabdeckung
Plombierbar
Montageart
Liefereinheit
a)
207-9417.00-00000
Falle ohne Rastung
□46
Ja
Ja
anschraubbar
1 Stck
b)
207-9418.00-00000
Falle mit Rastung
□46
Ja
Ja
anschraubbar
1 Stck
