[2-126.02]

Doppelzylinder-Schwenkhebel RS 130, RC2

ICON_TUERANSCHLAG_LR

ICON_RUNDSTANGE

ICON_PZ_DIN_18252

Vorteile

Doppelzylinder Schwenkhebel mit herausschwenkbarem Betätigungshebel.
Zwei Profil-Halbzylinder 40 und / oder 45mm Länge für wechselseitige Schließungen.
Verschließung auch bei abgezogenem Schlüssel möglich.
Sicherheitsgetestet Analog DIN EN 1630 RC2.
Nur in Verbindung mit Profil-Halbzylindern nach DIN 18252.
IP65 nach DIN EN 60529.
Inklusive Aufsägeschutz.

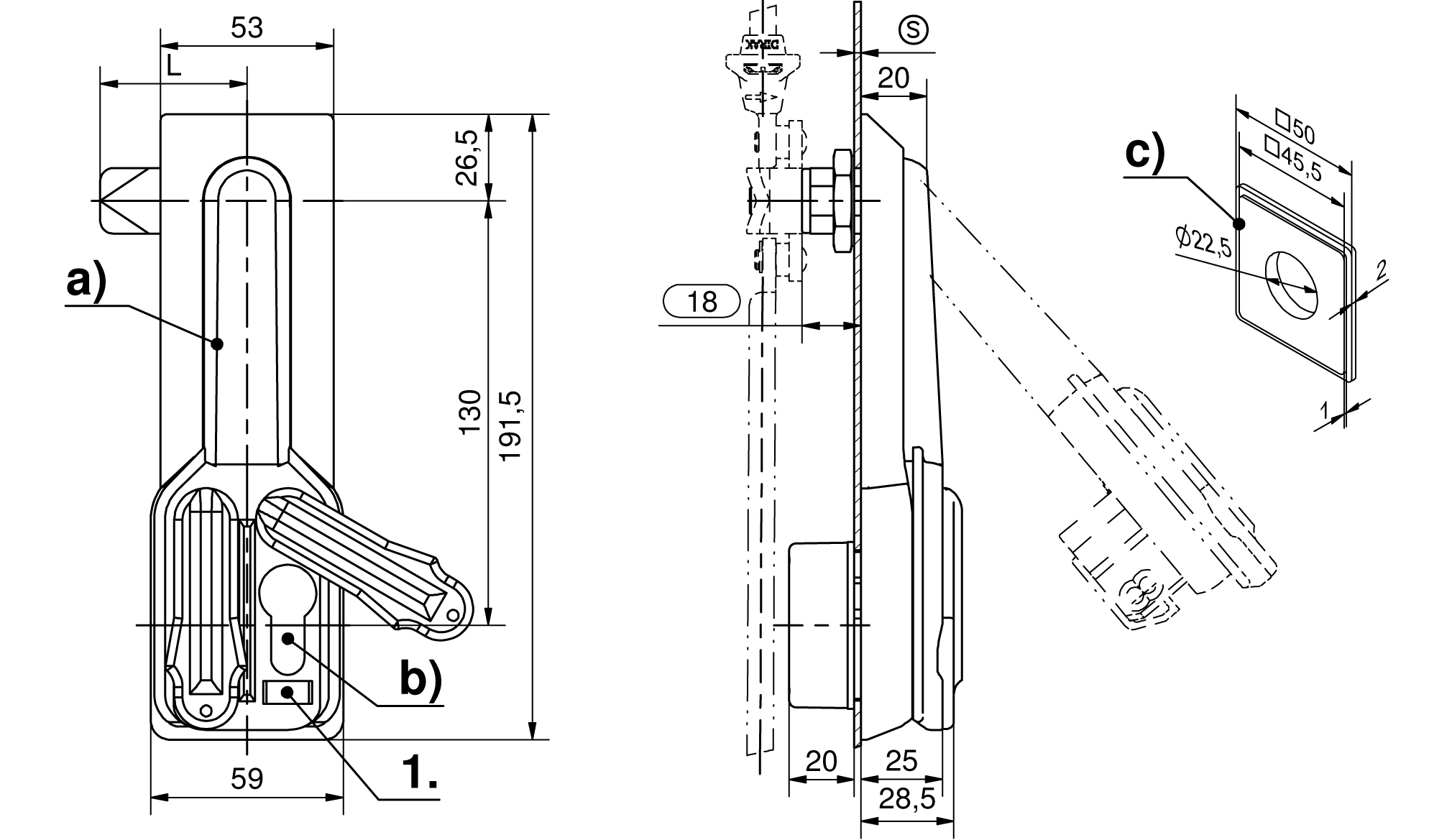

Das Beschriftungsfeld (1.) kann mit eigenem Logo versehen werden.
Rechts/links einsetzbar.

Werkstoffe

Schwenkhebel und Mulde: GDZn, ZL 0430, schwarz
Andere Oberflächen auf Anfrage!

Anmerkungen

(S) Türstärke 3mm - max. 6mm

Zeichnungen zur Stangenberechnung (siehe Zubehör):
1. Hub 18mm
2. Lichte Höhe

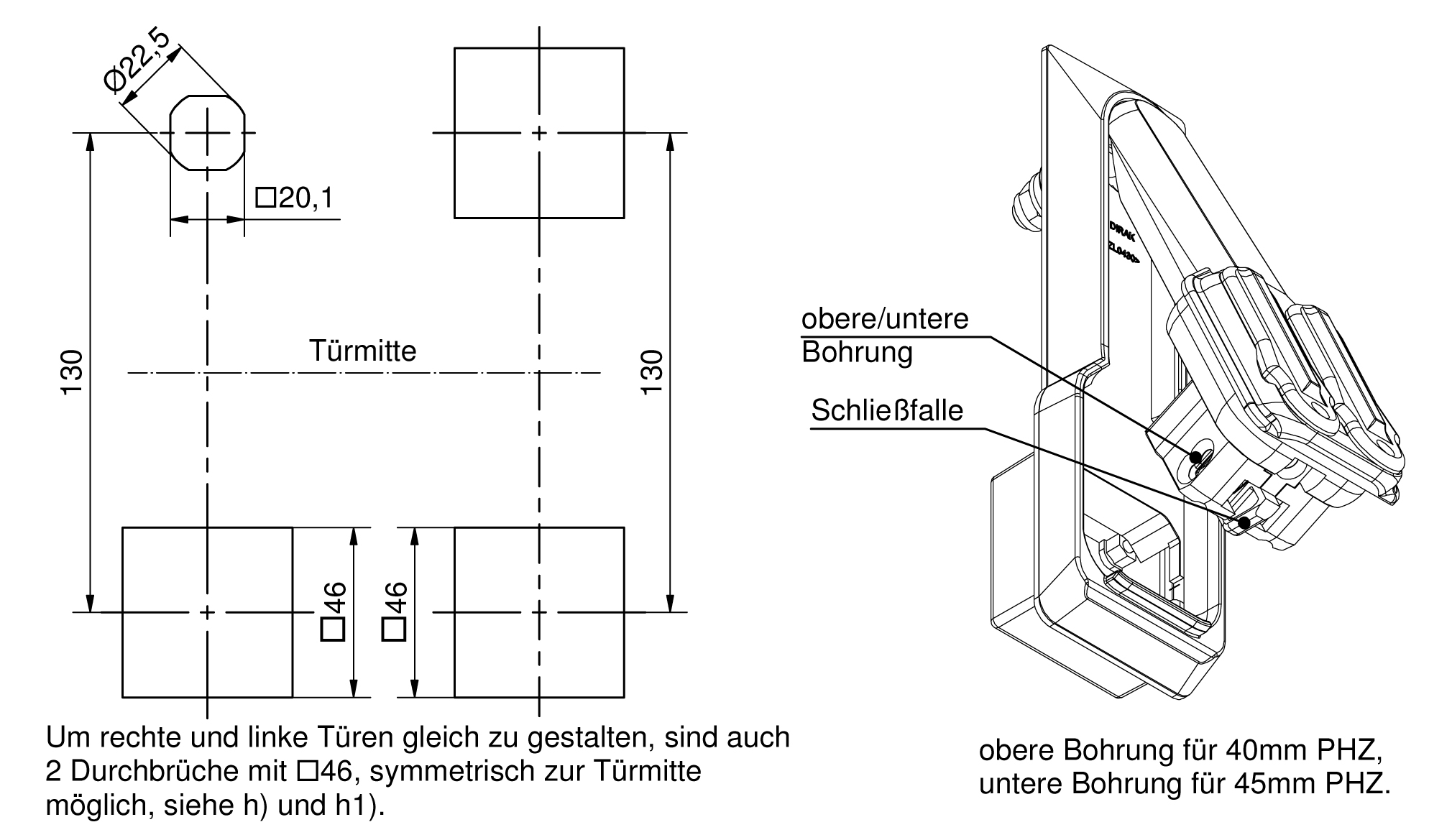

Um rechte und linke Türen gleich zu gestalten, sind auch 2 Durchbrüche mit □46 symmetrisch zur Türmitte möglich.

Profilhalbzylinder und deren Montage müssen separat bestellt werden.

Verfügbare Ausführungen

Doppelzylinder-Schwenkhebel, RC2 getestet

Produktnummer

Kappe innen

Material Zylinderabdeckung

Plombierbar

Montageart

Liefereinheit

207-9414.00-00000

Zugehörige Produkte

Montageoptionen

dirak_shop_montageoptionen_v1

207-0016.00-00000 Montage der Betätigungen / Profil-Halbzylinder

Zubehöre

i)

200-3623.51-00000 Stangenführung, Höhe 32mm

i)

200-3625.51-00000 Stangenführung, Höhe 38mm

204-0301.00-00000 PZ Bauschlüssel

c)

207-2701_03-00000

207-2702.03-00000 Adapter für Einbauöffnung □46mm

f)

207-9595.00-00000 Flügelzungenadapter ohne Anschlag

f)

207-9596.00-00000 Flügelzungenadapter ohne Anschlag

1-103 Gleitschuh für Zunge

h)

1-170 Rundstangen mit Auge

h)

1-180 Rundstangen für Adapter

g)

1-181 Adapter für Rundstangen Ø8mm PA

g)

1-181.01 Adapter für Rundstangen Ø8mm / Ø10mm GDZn

b)

2-140 Profil-Halbzylinder DIN 18252

f)

2-150 3-Punkt Zunge L45, Stangenantrieb

MLA 1-103 MLA-Türkontakt
