Stiftscharnier mit federndem Stift Pr02 110° Edelstahl

ICON_HINGE_SERIES_Pr02

ICON_TUERANSCHLAG_LR

Vorteile

Scharnier mit federndem Scharnierstift für den Ausbau der Tür.
Für innenliegende Türen.
Scharnier nicht sichtbar.
Rechts / links einsetzbar.
Öffnungswinkel 110°.
Aushängbar.
Die Hülse wird zuerst eingeschweißt.
Nach dem Anschrauben wird der Stift mit Schlitz, der Winkelstift und die Druckfeder montiert.

Werkstoffe

Hülse, Stift und Winkelstift: AISI 303
Druckfeder: AISI 301

Anmerkungen

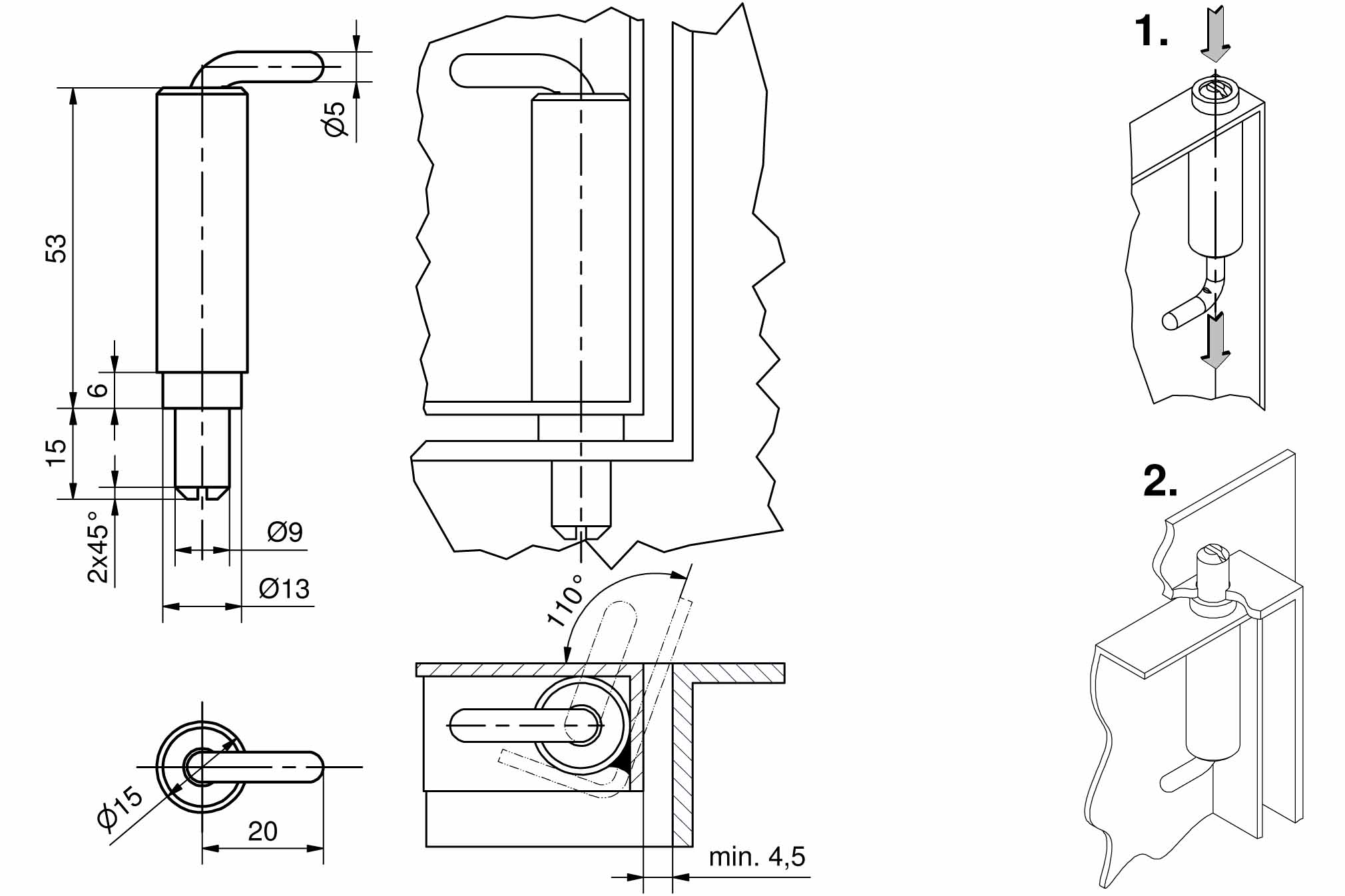

1. zum Montieren und Demontieren der Tür den Stift ziehen
2. montierter Zustand der Tür

Verfügbare Ausführungen

Stiftscharnier

Produktnummer

Länge

Ausführung Stift

Montageart

Liefereinheit

241-9001.81-00000
