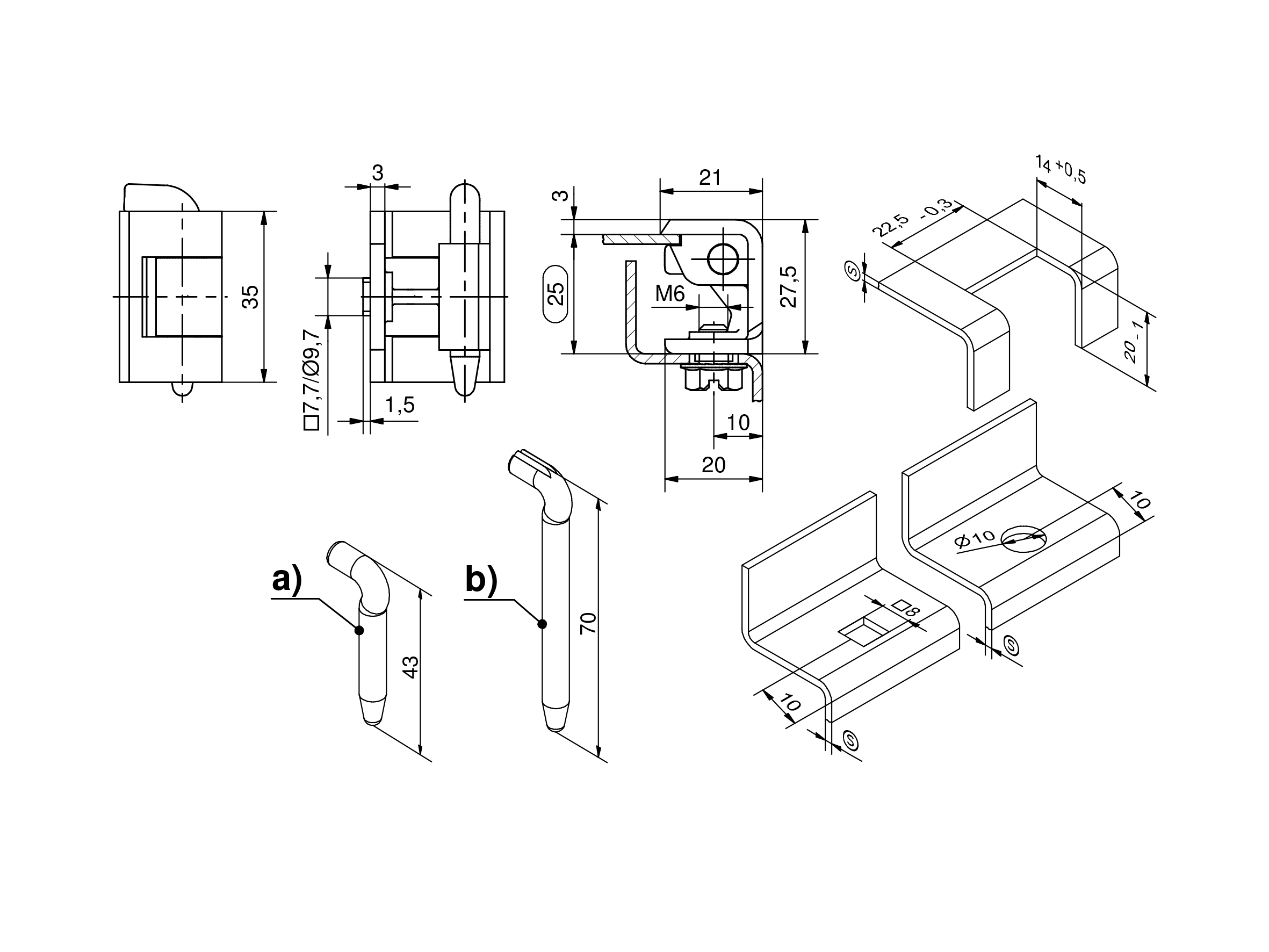

Scharnier Pr05 180° Edelstahl

ICON_HINGE_SERIES_Pr05
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_EDELSTAHL
ICON_180_GRAD
ICON_IP65
7_136
E_7-136
7_136
E_7-136

Vorteile

  • Für aufliegende Türen bei Einzelschränken.
  • Scharnier teilweise sichtbar.
  • Abkantung 25mm.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.
  • Mit Gewinde M6 und Zentrierzapfen für die Montage von Innen.
  • Das Rahmenteil ist durch eine Rippe verstärkt.
  • IP65 nach DIN EN 60529 durch Flachdichtung (optional für Ausführung b).

Werkstoffe

  • Rahmen- und Türteil: AISI 316
  • Stift: AISI 316 oder AISI 304

Anmerkungen

(S) Türstärke min. 1,5mm
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Scharnier


Produktnummer
Material Stift
Stiftlänge L
Rahmenteil
Ausführung Stift
Montageart
Liefereinheit
a)
212-9712.00-00000
AISI 304
43 mm
mit M6 + Zentrierzapfen
lose
anschraubbar
10 Stck
b)
212-9715.00-00000
AISI 316
70 mm
mit M6 + Zentrierzapfen
lose
anschraubbar
10 Stck
