[7-131]

Scharnier Pr05 180° Edelstahl

ICON_HINGE_SERIES_Pr05
ICON_ROHS
ICON_LIFT_OFF
ICON_EDELSTAHL
ICON_270_GRAD
ICON_180_GRAD
ICON_TUERANSCHLAG_LR
7_131
E_7-131
7_131
E_7-131

Vorteile

  • Für aufliegende Türen.
  • Scharnier teilweise sichtbar.
  • Aushängbar.
  • Abkantung 20mm.
  • Rechte und linke Version.
  • Öffnungswinkel 180° bei Reihenschränken.
  • Öffnungswinkel 270° bei Einzelschränken.

Werkstoffe

  • Rahmen- und Türteil: AISI 304
  • Stift: AISI 303
  • Zwischenscheibe: POM

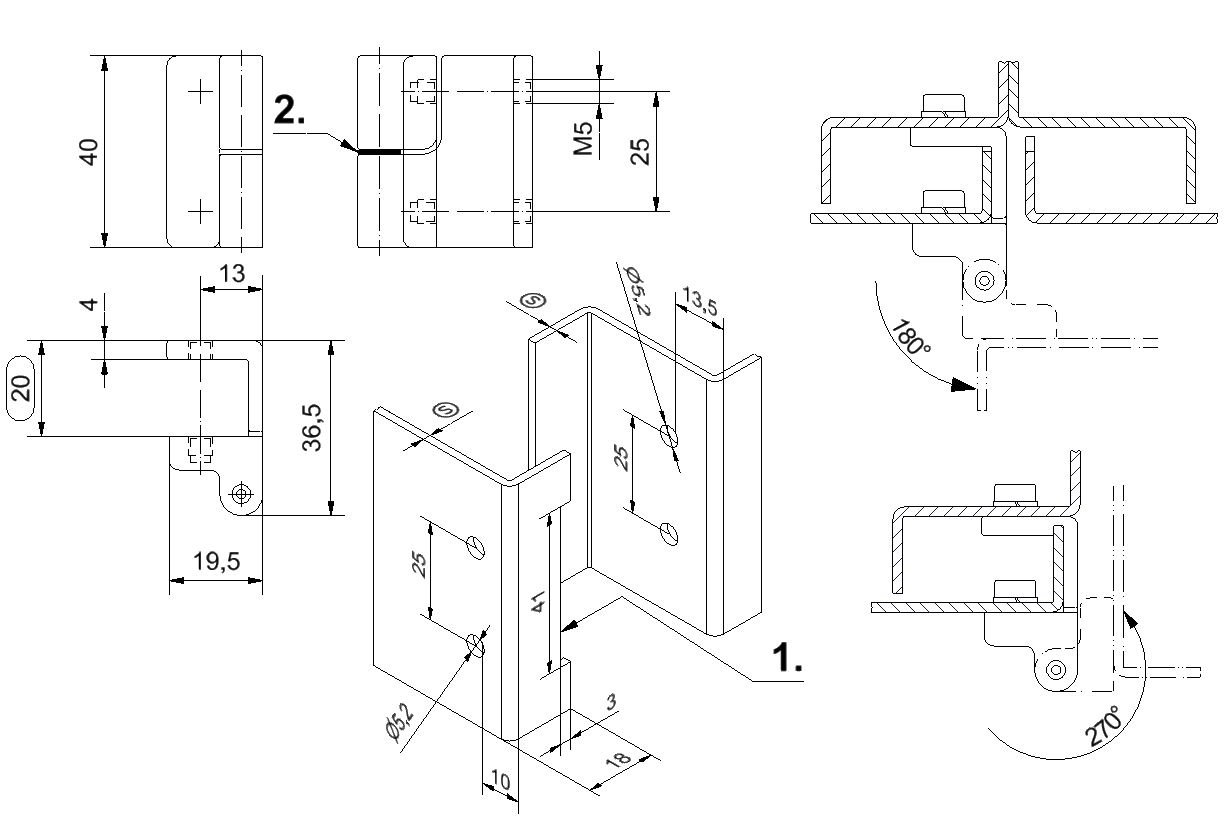

Anmerkungen

Befestigung mit Schrauben M5
1. Ausklinkung der Tür
2. Zwischenscheibe
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Scharnier

Produktnummer
Ausführung
Ausführung Stift
Montageart
Liefereinheit
212-9093.00-00000
rechte Version
eingepresst
anschraubbar
10 Stck
212-9094.00-00000
linke Version
eingepresst
anschraubbar
10 Stck
