Drehmomentscharnier Pr01 270°

ICON_HINGE_SERIES_Pr01
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_270_GRAD
4_703

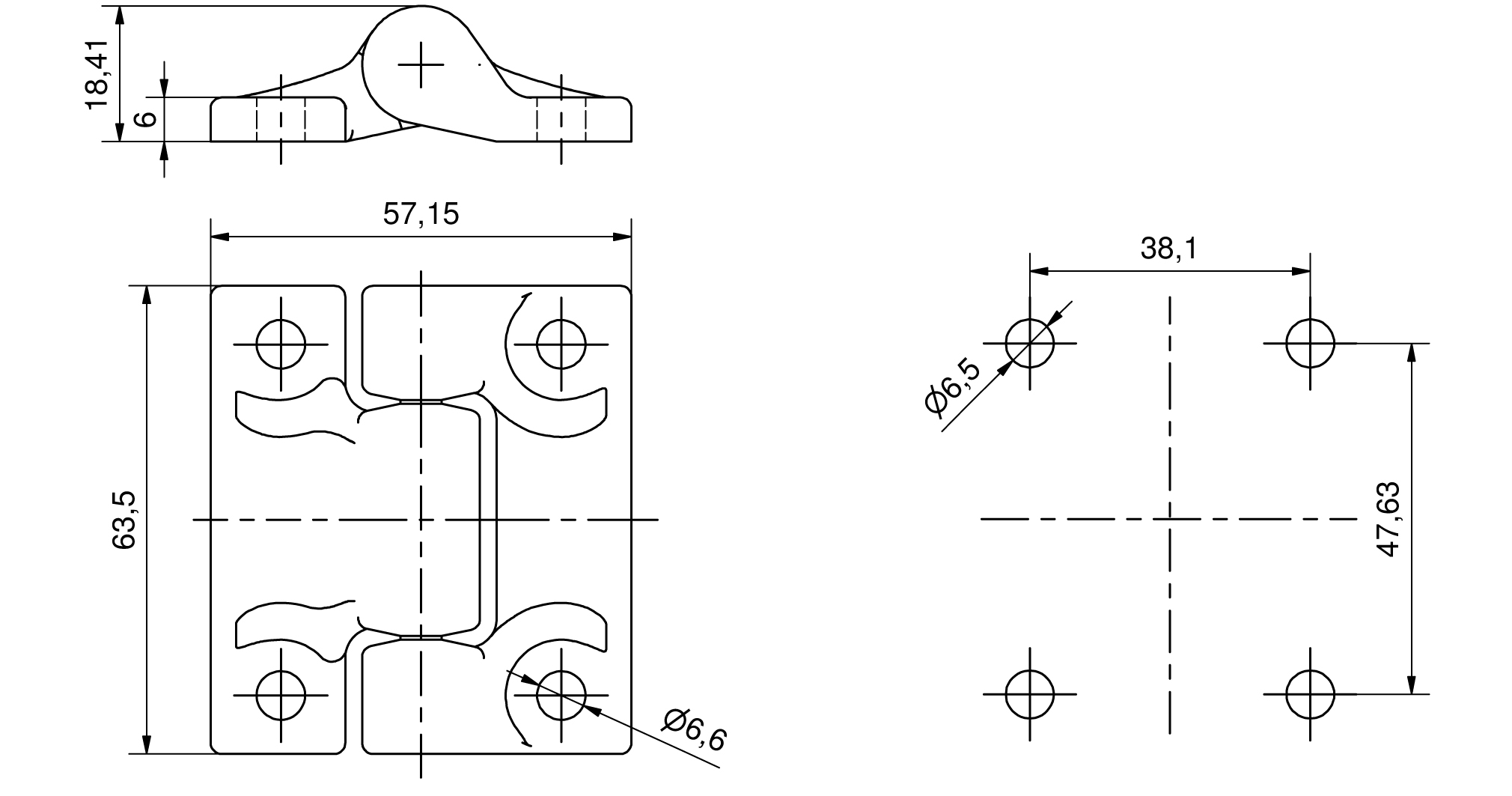

E_4-703
4_703
E_4-703

Vorteile

  • Scharnier mit konstantem Drehmoment im gesamten Drehbereich.
  • Für innenliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 270°.
  • Frei von jeglicher Rastung.
  • Rückfeder < 1°.
  • Hohe Lebensdauer > 10.000 Zyklen.

Werkstoffe

  • Gehäuse: PA
  • Welle und Drehmomentklipse: Stahl gehärtet

Anmerkungen

Befestigung: z.B. mit M6 Zylinderschrauben DIN-EN-ISO 4762.

Preis und Lieferzeit auf Anfrage!
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Drehmomentscharnier

Produktnummer
Nm (beide Richtungen)
Ausführung Stift
Montageart
Liefereinheit
703-9003.00-00140
1,38
eingepresst
anschraubbar
10 Stck
703-9003.00-00220
2,16
eingepresst
anschraubbar
10 Stck
