Stiftscharnier Pr02 120°

ICON_HINGE_SERIES_Pr02

ICON_TUERANSCHLAG_LR

ICON_WERKZEUGLOS

Vorteile

Stiftscharnier mit federunterstützter Handhabe.
Für innenliegende Türen.
Scharnier nicht sichtbar.
Rechts / links einsetzbar.
Öffnungwinkel 120°.
Flexibler Einsatz bei einer Materialstärke bis 4mm.
Schnelle, einfache Montage und Demontage der Tür, durch federnden Stift.
Die Montage erfolgt durch einfaches Einklipsen in die dafür vorhergesehene Einbauöffnung.
Kann auch als Arretierstift verwendet werden.

Werkstoffe

Stift: Stahl, verzinkt
Handhabe: PA, grün
Abstandhalter: PA, schwarz

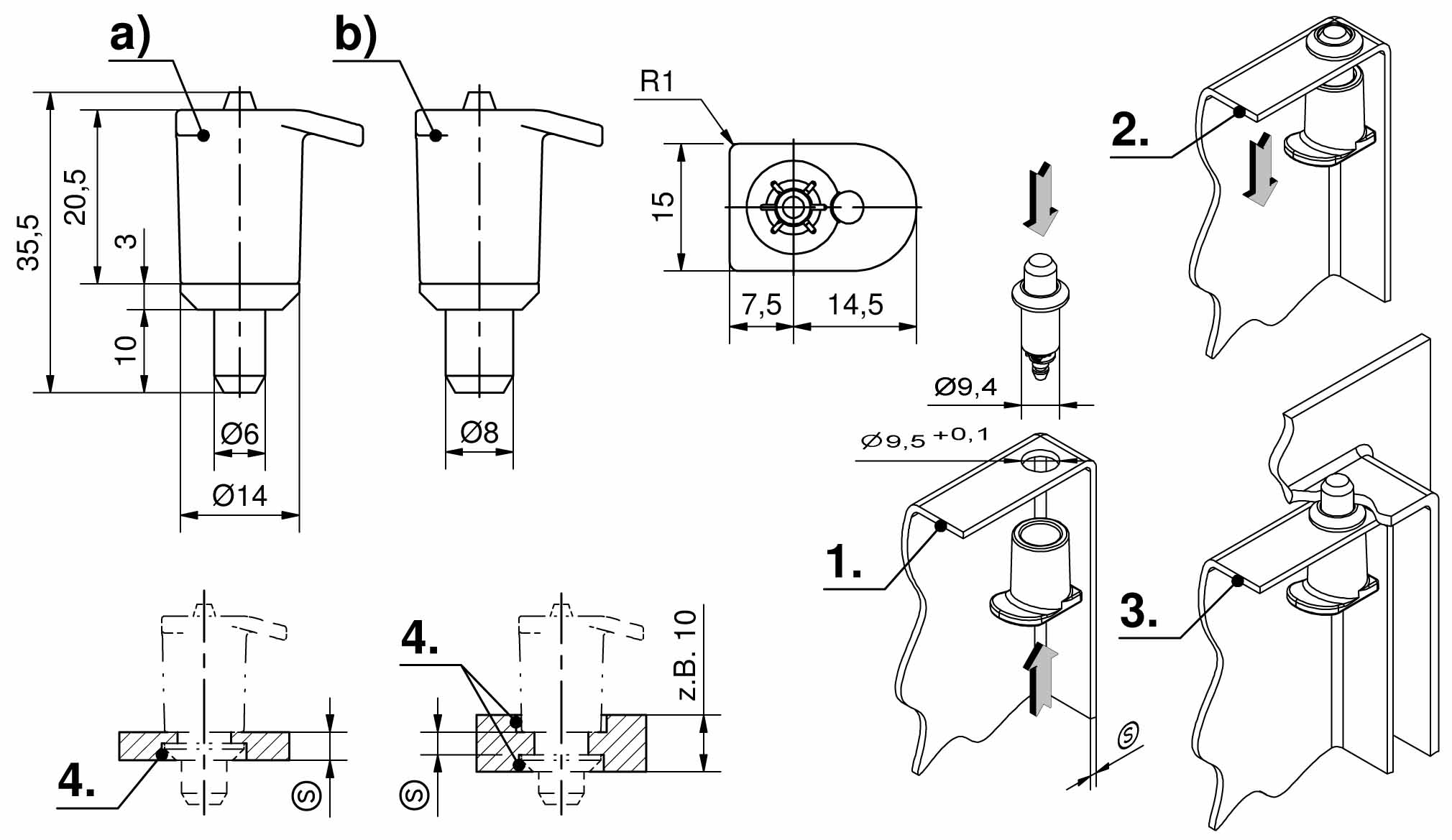

Anmerkungen

1. Die Montage erfolgt durch werkzeugloses Eindrücken des Arretierstiftes in die Handhabe.
2. Demontage der Tür.
3. Tür montiert.
4. Info: durch eine Senkung in der Einbauöffnung, kann das Spaltmaß zwischen zwei Bauteilen angepasst werden.

Auf Anfrage mit einer anderen Handhabe erhältlich (siehe 6-211).

Verfügbare Ausführungen

Stiftscharnier

Produktnummer

Klemmbereich (S)

Stiftdurchmesser

Einbauöffnung Stift

Ausführung Stift

Montageart

Liefereinheit

245-9312.00-00000

245-9313.00-00000
