Eckscharnier Pr04 180°

ICON_HINGE_SERIES_Pr04
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_180_GRAD
4_370
E_4-370
4_370
E_4-370

Vorteile

  • Scharnier für Schlitzbefestigung.
  • Für aufliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.
  • Rahmenteil anschraubbar.
  • Türteil anschweißbar.

Werkstoffe

  • Türteil: Stahl, roh
  • Stift und Rahmenteile: Stahl, verzinkt

Anmerkungen

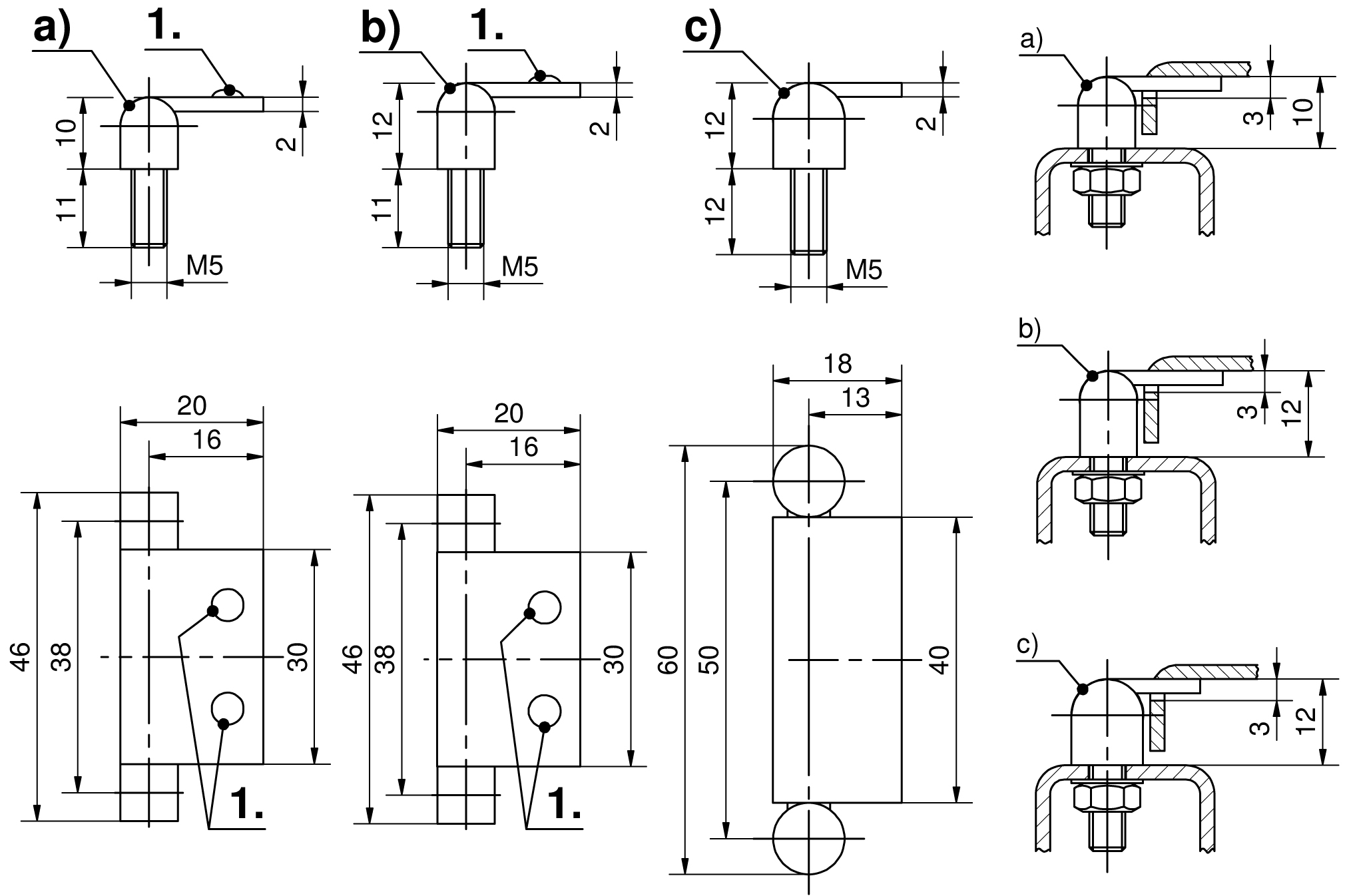

1. Ausführung a) und b) mit Anschweißwarzen 0,8mm hoch.
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Eckscharnier


Produktnummer
Höhe H
Türteil mit Anschweißwarzen
Ausführung Stift
Montageart Rahmenteil
Montageart Türteil
Liefereinheit
a)
240-9201.00-00000
10 mm
Ja
lose
anschraubbar
anschweißbar
10 Stck
b)
240-9202.00-00000
12 mm
Ja
lose
anschraubbar
anschweißbar
10 Stck
c)
240-9002.00-00000
12 mm
lose
anschraubbar
anschweißbar
10 Stck
