[4-350DST]

DST 3D Scharnier, justierbar Pr01 180°

Vorteile

3D Scharnier mit DIRAK-SNAP-Technology.
Verstellbar in: Höhe ±2mm / Breite ±2mm / Tiefe ±2mm.
Für innenliegende Türen.
Scharnier sichtbar.
Öffnungswinkel 180°.
Rechte und linke Version.
Werkzeuglose Montage des Rahmenteils durch einfaches Einklipsen in die dafür vorgesehenen Einbauöffnungen.

Werkstoffe

Rahmen- und Türteil: GDZn, schwarz
Grundplatte: Stahl, verzinkt
Achse: Messing roh, Edelstahl auf Anfrage
Klipselemente: Sintermetall, beschichtet
Lagerbuchsen: PA, natur
Gewindestifte, Auflagescheibe und Sicherungsscheibe: Edelstahl

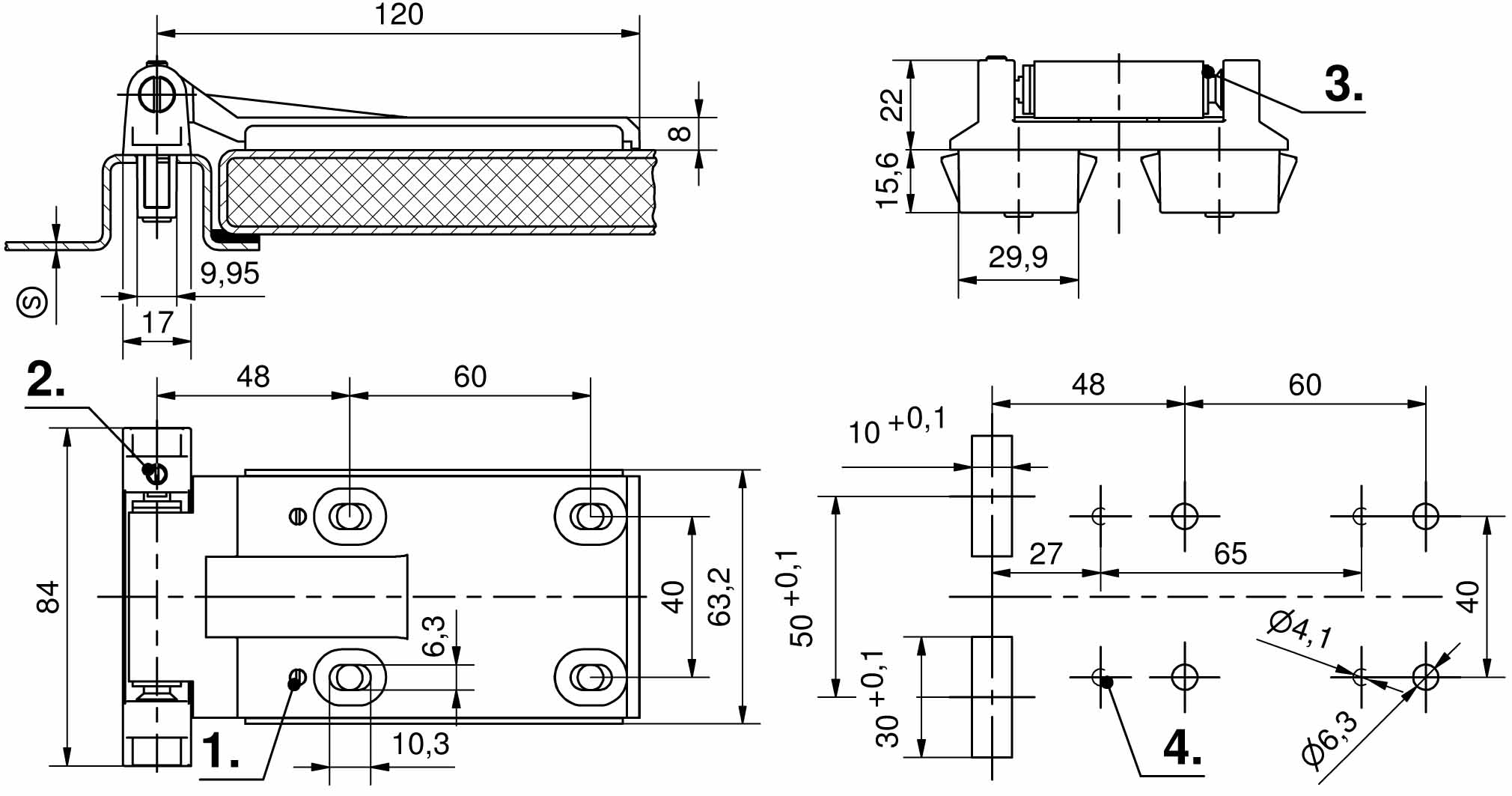

Anmerkungen

1. Druckschraube für Tiefenregulierung
2. Arretierung der einstellbaren Messingachse
3. PA Buchsen
4. Bohrungen Ø 4,1 in der Grundplatte zur eventuellen zusätzlichen Befestigung am Türblatt
