[4-345DST]

DST Scharnier Pr01/04 180°

Vorteile

Für innenliegende oder aufliegende Türen.
Scharnier sichtbar.
Mit DIRAK-SNAP-Technology.
Rechte und linke Version.
Öffnungswinkel 180°.
Aushängbar.
Obwohl für innenliegende Türen entwickelt, kann dieses Scharnier auch für aufliegende Türen verwendet werden, siehe Einbaubeispiel 3.
Werkzeuglose Montage von Rahmen- und Türteil durch einfaches Einklipsen in die dafür vorgesehenen Einbauöffnungen.
Variante mit eingepresstem Stift für hohe Belastungen.

Werkstoffe

Scharnierhälften: GDZn, schwarz matt
Stift, angegossen: GDZn
Für schwere Belastung! Massiver Stift, eingepresst: Edelstahl
Zwischenscheibe: Teflon, schwarz
Klipselemente: gesinterter Stahl, verzinkt

Anmerkungen

Achtung: Bei der aufliegenden Anwendung beträgt der Öffnungswinkel nur ca. 130°. Siehe auch Produkt-System 4-346DST.

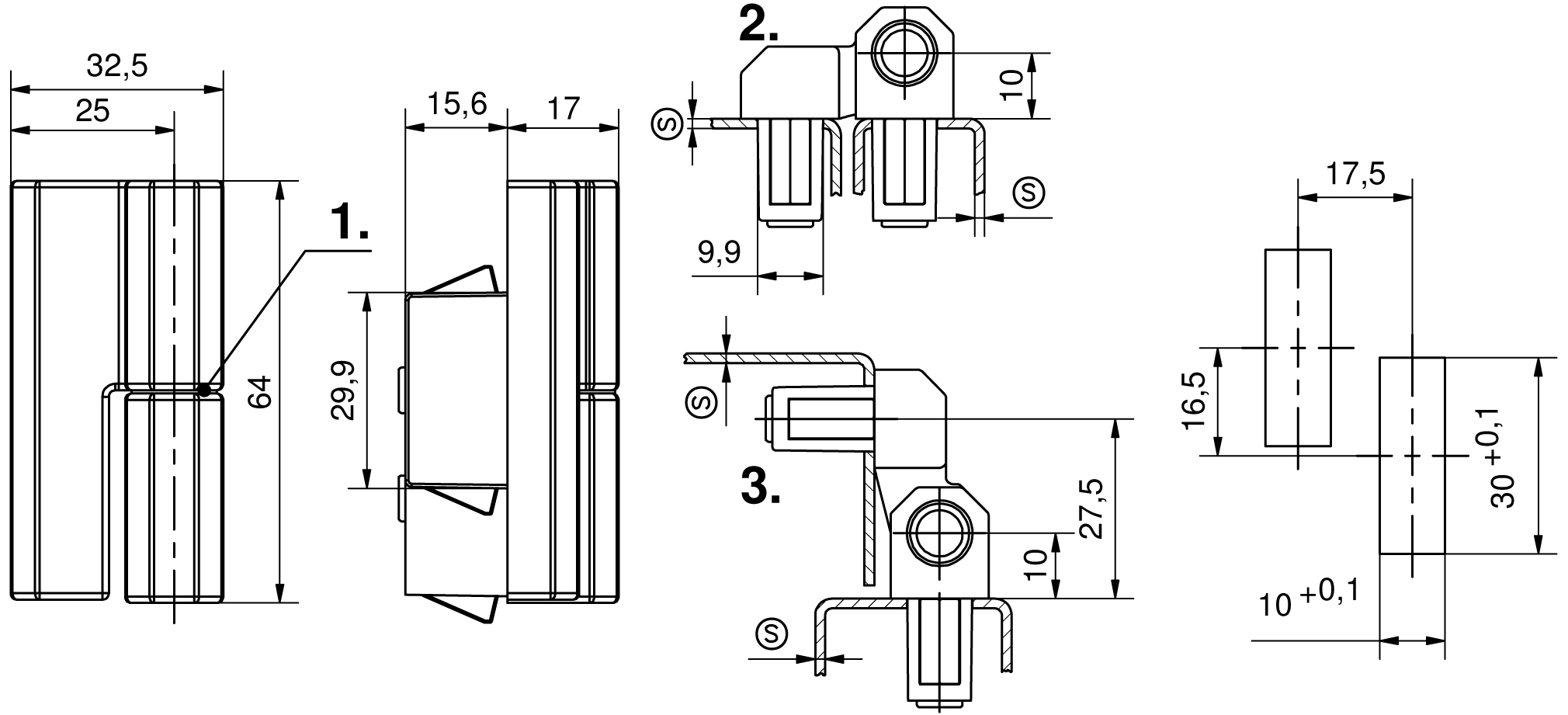

1. Zwischenscheibe
2. Einbaubeispiel innenliegende Tür
3. Einbaubeispiel aufliegende Tür
