Eckscharnier Pr04 180°

ICON_HINGE_SERIES_Pr04
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_LIFT_OFF
ICON_180_GRAD
7_284
E_4-284
7_284
E_4-284

Vorteile

  • Eckscharnier, anschraub- oder anschweißbar.
  • Für aufliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.
  • Aushängbar.

Werkstoffe

  • Scharnierteile: Stahl, verzinkt
  • Abdeckhülsen: AISI 301

Anmerkungen

Die Abdeckhülsen 1. für Ausführung a) und b) sind scharfkantig.

Dargestellt sind nur die 4 gebräuchlichsten Ausführungen.
Andere Kombinationen auf Anfrage.
Bitte Ausführung wählen Produktdatenblatt

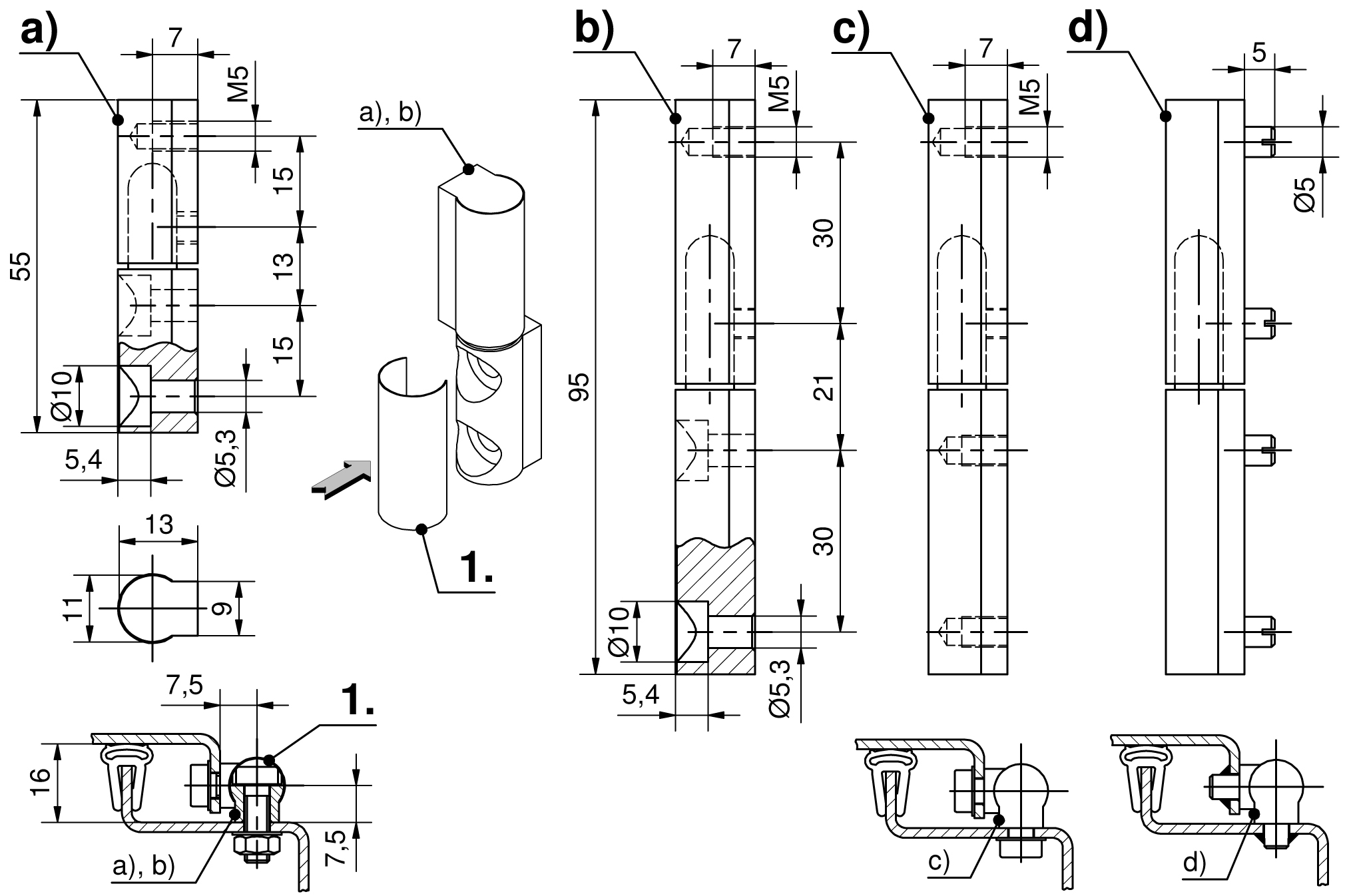

Verfügbare Ausführungen

Eckscharnier mit Gewinde M5+Durchgangsbohrung 5,3mm


Produktnummer
Länge
Ausführung
Ausführung Stift
Montageart
Liefereinheit
a)
242-9001.00-00000
55 mm
2 Abdeckhülsen
angegossen
anschraubbar
10 Stck
b)
242-9103.00-00000
95 mm
2 Abdeckhülsen
angegossen
anschraubbar
10 Stck

Eckscharnier mit Gewinde M5


Produktnummer
Länge
Ausführung Stift
Montageart
Liefereinheit
c)
242-9101.00-00000
95 mm
angegossen
anschraubbar
10 Stck

Eckscharnier mit Schweißbolzen


Produktnummer
Länge
Ausführung Stift
Montageart
Liefereinheit
d)
242-9102.00-00000
95 mm
angegossen
anschweißbar
10 Stck
