[4-280]

Eckscharnier Pr04 180°

ICON_HINGE_SERIES_Pr04

ICON_TUERANSCHLAG_LR

Vorteile

Für aufliegende Türen.
Scharnier sichtbar.
Rechts / links einsetzbar.
Öffnungswinkel 180°.
Aushängbar.
Durch Schrauben M5x15 und Fächerscheiben DIN 6798 kann eine leitfähige Verbindung zwischen Tür und Rahen hergestellt werden.
Kunststoffummantelt.
Haltbare Gewindebohrungen durch eingespritzte Metalleinlagen.
Korrosionsbeständig durch Edelstahlstift.

Werkstoffe

Scharnierteile: PA, schwarz
Metalleinlagen: Stahl, roh
Stift: Edelstahl

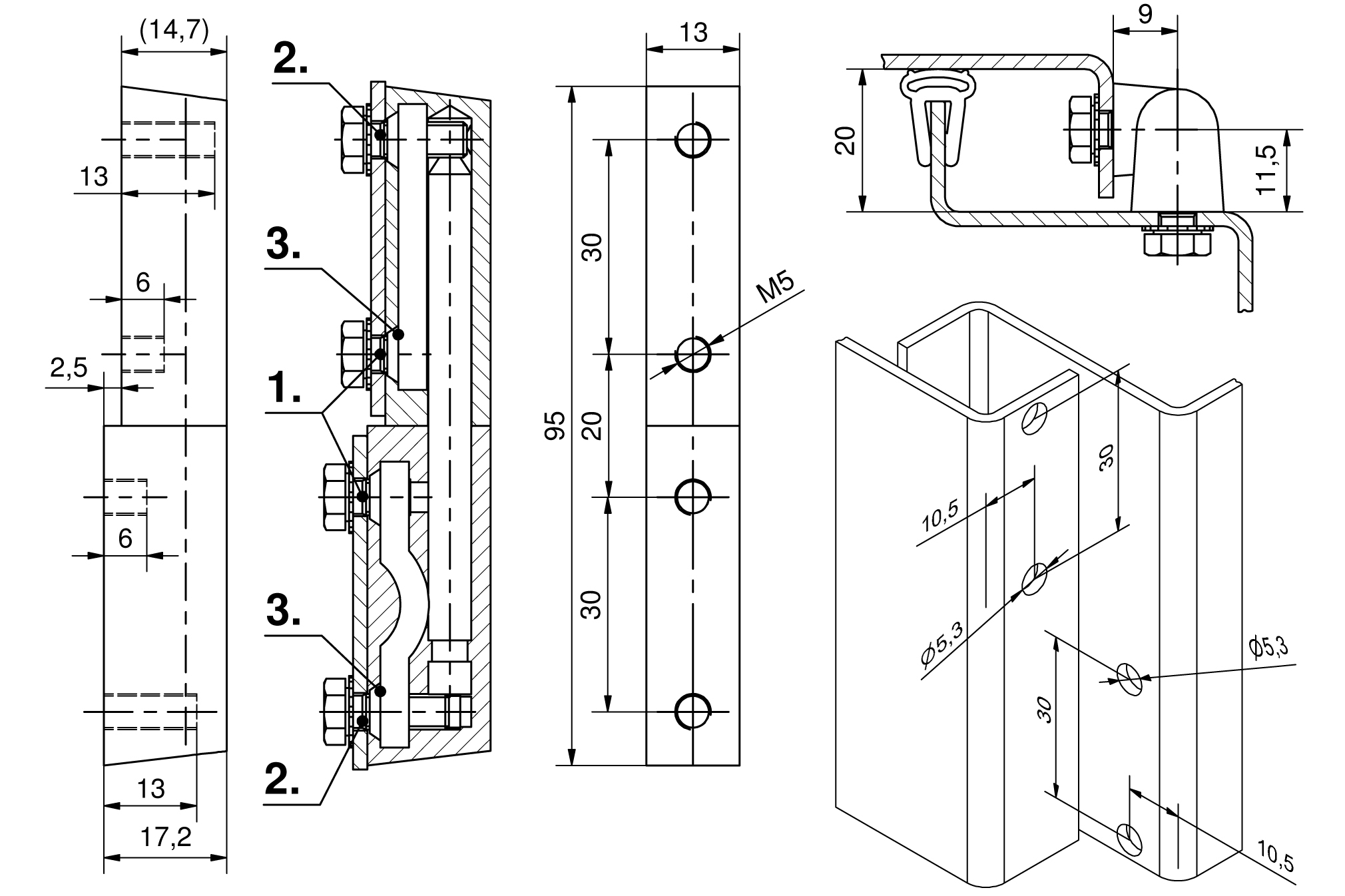

Anmerkungen

1. Achtung: Schraube M5 soll den Stift nicht berühren!
2. Schraube M5 soll den Stift berühren, als leitfähige Verbindung
3. Metalleinlage

Verfügbare Ausführungen

Eckscharnier

Produktnummer

Länge L

Ausführung Stift

Montageart

Liefereinheit

224-9001.00-00000
