[4-271DST]

DST Scharnier Pr01 180°

ICON_HINGE_SERIES_Pr01
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_180_GRAD
ICON_DST
ICON_WERKZEUGLOS
4_271SL
E_4-271SL
4_271SL
E_4-271SL

Vorteile

  • Für innenliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.
  • Eine Scharnierhälfte mit DIRAK-SNAP-Technology, die zweite Scharnierhälfte justierbar (horizontal / vertikal).
  • Die Riffelungen an den Unterseiten der Justierbuchsen und in den Langlöchern der zweiten Scharnierhälfte verhindern zuverlässig ein Verrutschen des Scharniers.
  • Bei dieser Konstruktion liegt außerdem der Schraubenkopf, gegenüber herkömmlichen Langlöchern, im vollen Umfang auf.
  • Die Justierbuchsen decken die Langlöcher vollständig ab, so dass sich innerhalb des Verstellbereichs kein Schmutz ablagern kann.

Werkstoffe

  • Scharnierhälften und Justierbuchsen: GDZn, schwarz
  • Stift: Edelstahl
  • Klipselemente: gesinterter Stahl

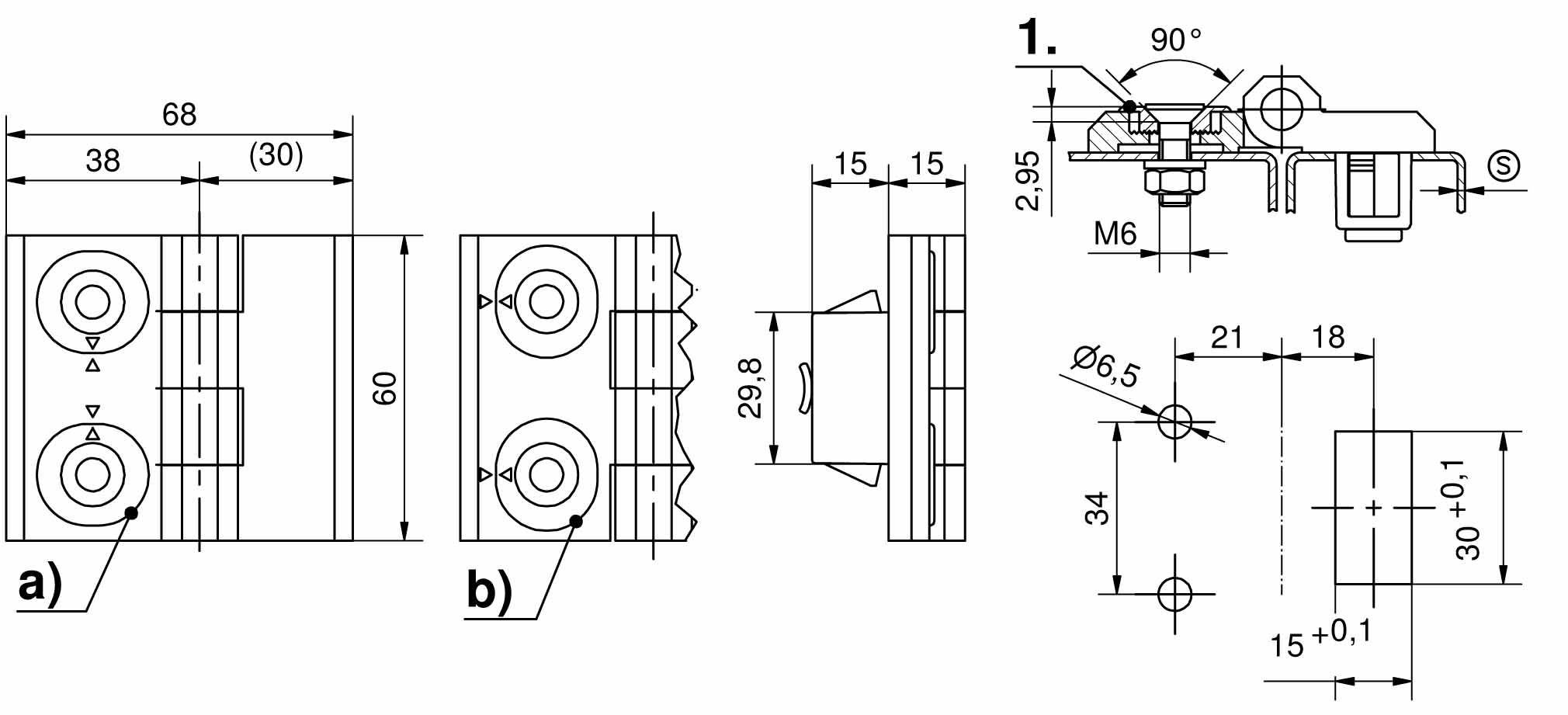

Anmerkungen

1. Justierbuchse

Die Pfeilspitzen markieren die 0-Referenz zur Montageerleichterung.
