[4-270.02]

HVAC Scharnier mit Druckentlastungs- und Verschlussfunktion Pr01 130°

ICON_HINGE_SERIES_Pr01
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_UL
ICON_LIFT_OFF
ICON_130_GRAD

Vorteile

  • Das Material entspricht der Klassifizierung UL94 V0  / Halogenfrei.
  • Durch Drehen der Betätigung um 90° erfolgt ein 4mm Hub des Scharniers, was den Druckausgleich ermöglicht. Nach einer weiteren 90° Drehung öffnet sich der Verschluss vollständig, so dass die Tür ausgehängt werden kann.
  • Verstellbar in: Höhe ±2mm / Breite ±2mm.
  • Für innenliegende Türen..
  • Öffnungswinkel 130°.
  • Rechts / links einsetzbar.

Werkstoffe

  • Tür- und Rahmenteil: PA, schwarz, UL94 V0
  • Betätigung: GDZn, schwarz gepulvert
  • Rändelstift: AISI 303
  • Justierbuchsen: GDZn, schwarz gepulvert

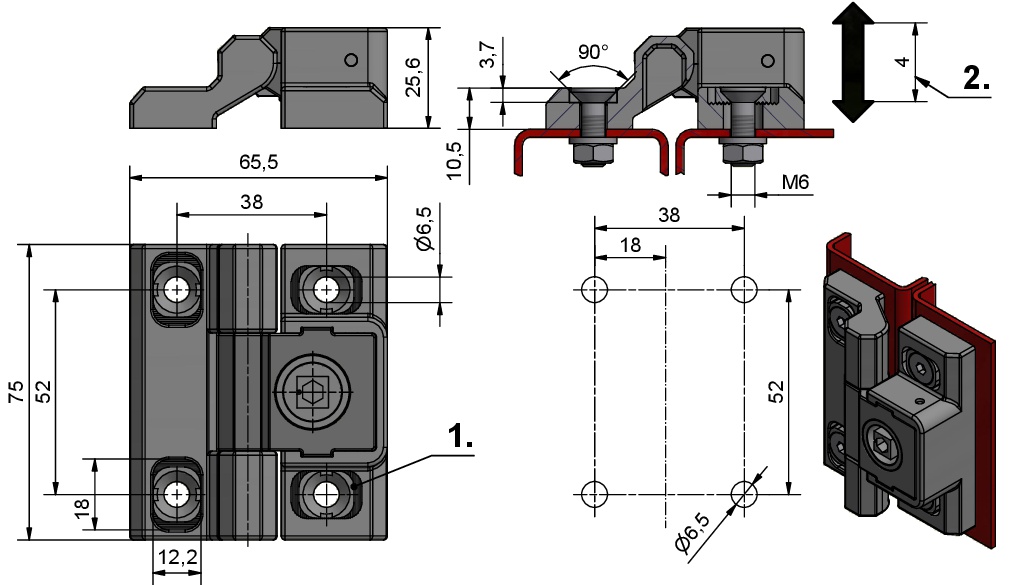

Anmerkungen

1. Justierbuchsen
2. Hub

Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Scharnier für Druckentlastung

Produktnummer
Betätigung
Montageart
Liefereinheit
303-9001.00-00001
Vierkant 8mm
anschraubbar
Auf Anfrage
