[4-270.01]

Scharnier mit Verschlussfunktion 60x60 Pr01 130°

ICON_HINGE_SERIES_Pr01
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_130_GRAD

Vorteile

  • Anschraubscharnier mit Verschlussfunktion.
  • Für innenliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 130°.

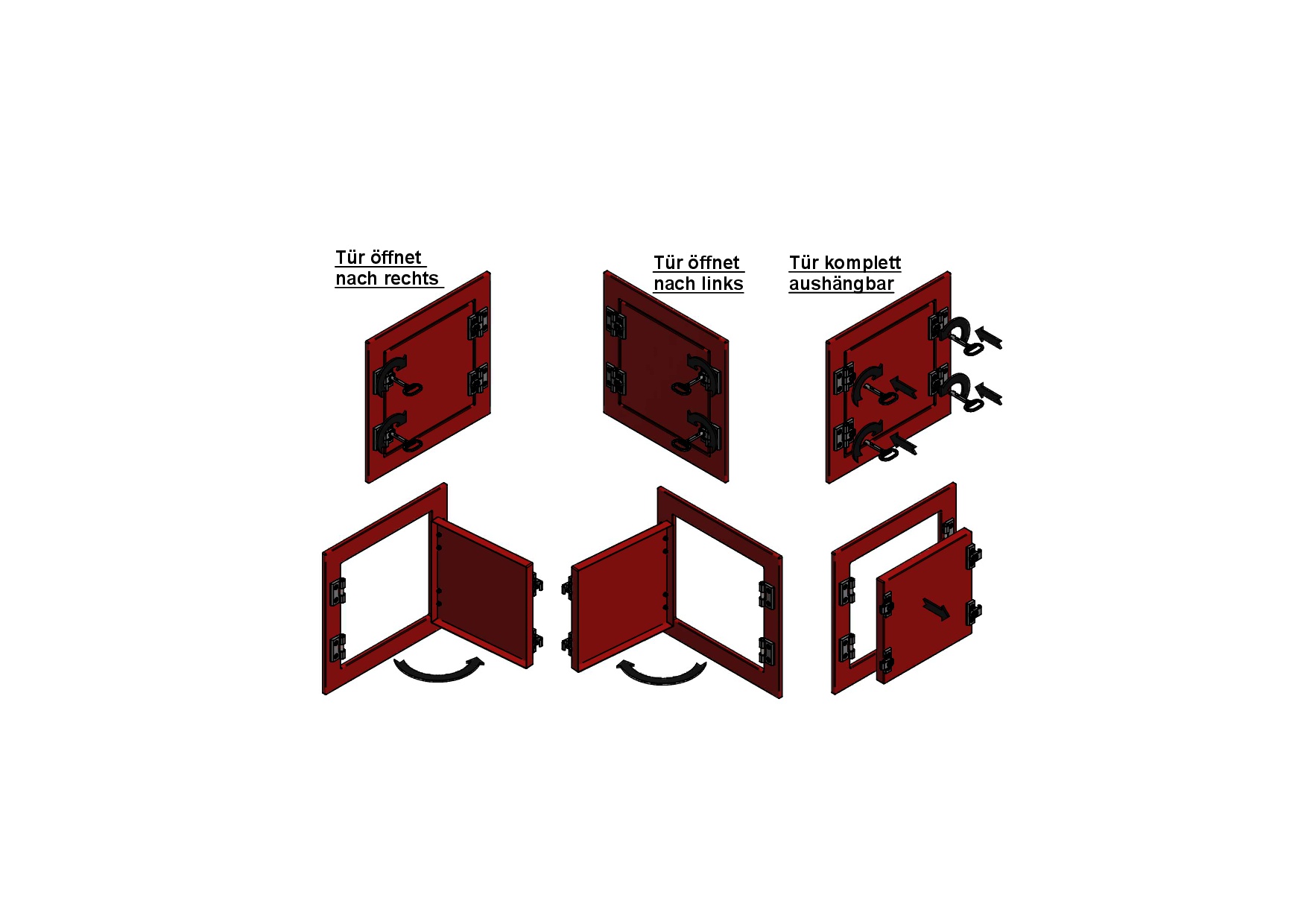

  • Bei Verwendung von 4 Scharnieren, kann die Tür komplett ausgehängt werden.
  • O-Ring zur reibungslosen Drehbewegung der Betätigung.

Werkstoffe

  • Scharnierhälften und Betätigung: GDZn, schwarz oder verchromt
  • Stift: AISI 303
  • Dichtungen: NBR

Anmerkungen

Weitere Betätigungsversionen auf Anfrage.

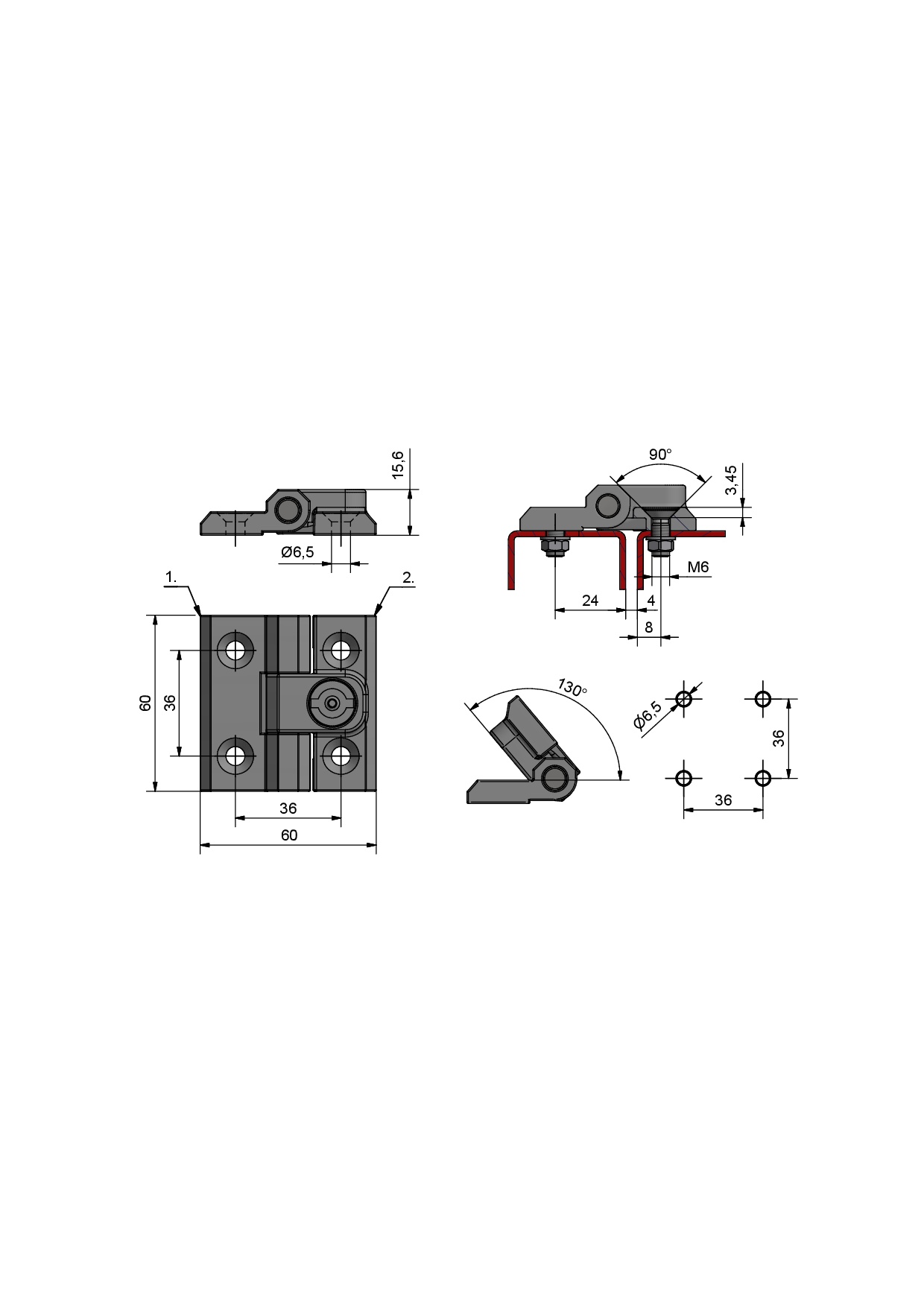

1. Rahmenteil
2. Türteil


ACHTUNG:
Im Falle eines Retrofits müssen die Befestigungspunkte (Durchmesser und Positionierung) sowie das Türspaltmaß anhand unserer Zeichnung überprüft und angepasst werden.

Bitte Ausführung wählen Produktdatenblatt

Zugehörige Produkte

Zubehöre

6_100
6-100 Schlüssel
