[4-249.05DST]

DST Scharnier 25x30 Pr01 180°

ICON_HINGE_SERIES_Pr01
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_180_GRAD
ICON_DST
ICON_WERKZEUGLOS
4_249_05SL
E_4-249_05SL
4_249_05SL
E_4-249_05SL

Vorteile

  • Für innenliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.
  • Montage werkzeuglos oder werkzeuglos / anschraubbar.
  • Die Befestigung der Schraubvarianten kann durch Senkschrauben nach DIN 7991 oder nach DIN EN ISO 10642 erfolgen.
  • Justierung über unterschiedliche Bohrbilder möglich.

Werkstoffe

  • Scharnierteile: GDZn, matt verchromt oder schwarz
  • Stift: Edelstahl
  • Klipselemente: gesinterter Stahl, verzinkt

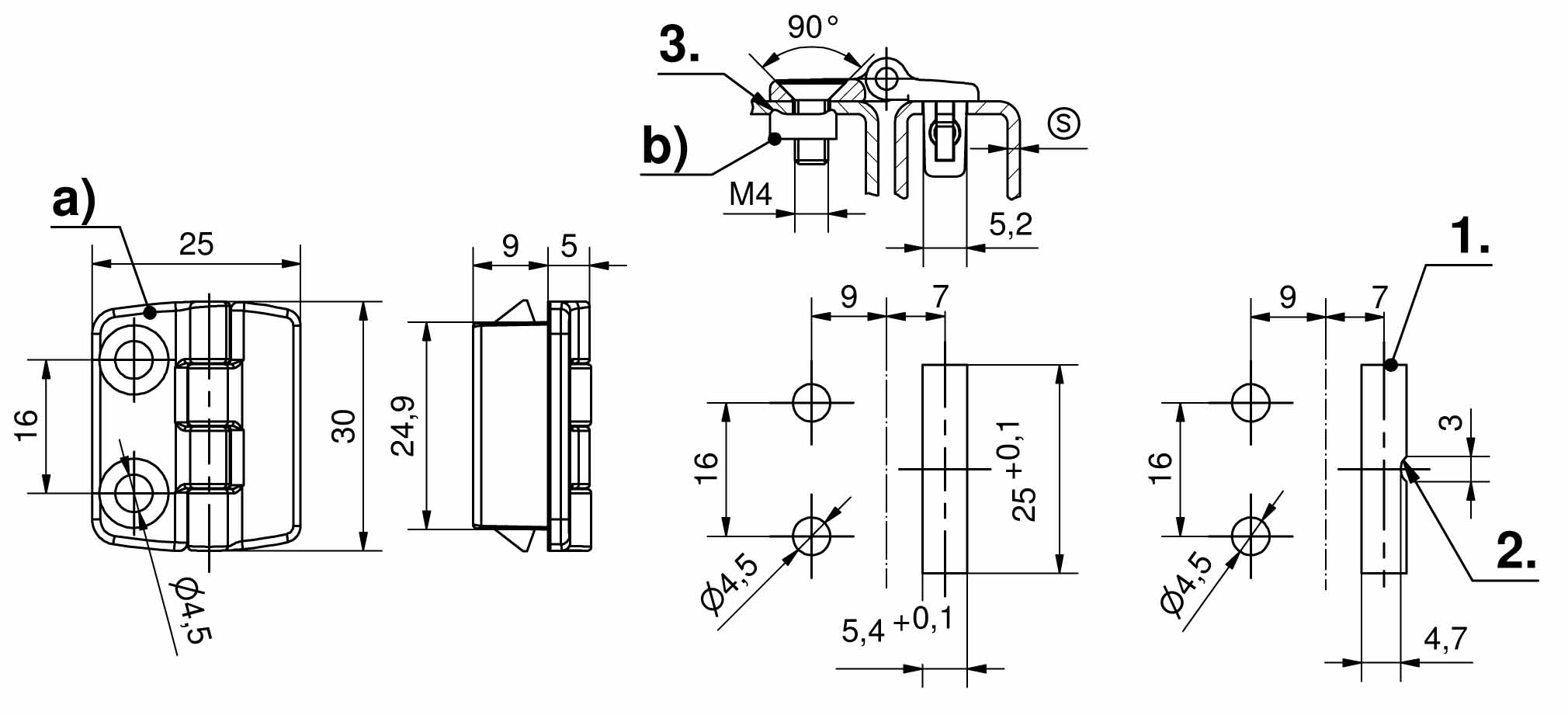

Anmerkungen

1. Alternative Einbauöffnung
2. Einbuchtung als Vorgabe zur lagerichtigen Montage zur Fehlervermeidung
3. Zähne dienen zur Reibungserhöhung und ggf. der Erdung


Die Mutternplatte kann, je nach Anwendung, unterschiedlich montiert werden. (bitte getrennt bestellen)
