[4-247]

Scharnier Pr01 180°

Vorteile

Scharniere für den Einsatz in Aluminiumprofilen.
Für innenliegende Türen.
Scharnier sichtbar.
Rechte und linke Version.
Öffnungswinkel 180°.
Aushängbar.
Horizontale und vertikale Montage mit DIRAK Nutensteinen oder Verdrehsicherungen 4-248, ein Verdrehen des Scharniers ist nicht möglich.

Werkstoffe

Scharnier: GDZn, gestrahlt verchromt oder schwarz
Stift: Edelstahl

Anmerkungen

(S) in Verbindung mit Nutensteinen von Produkt-System 4-248 = max. 3,2mm
Einbauöffung siehe 4-248

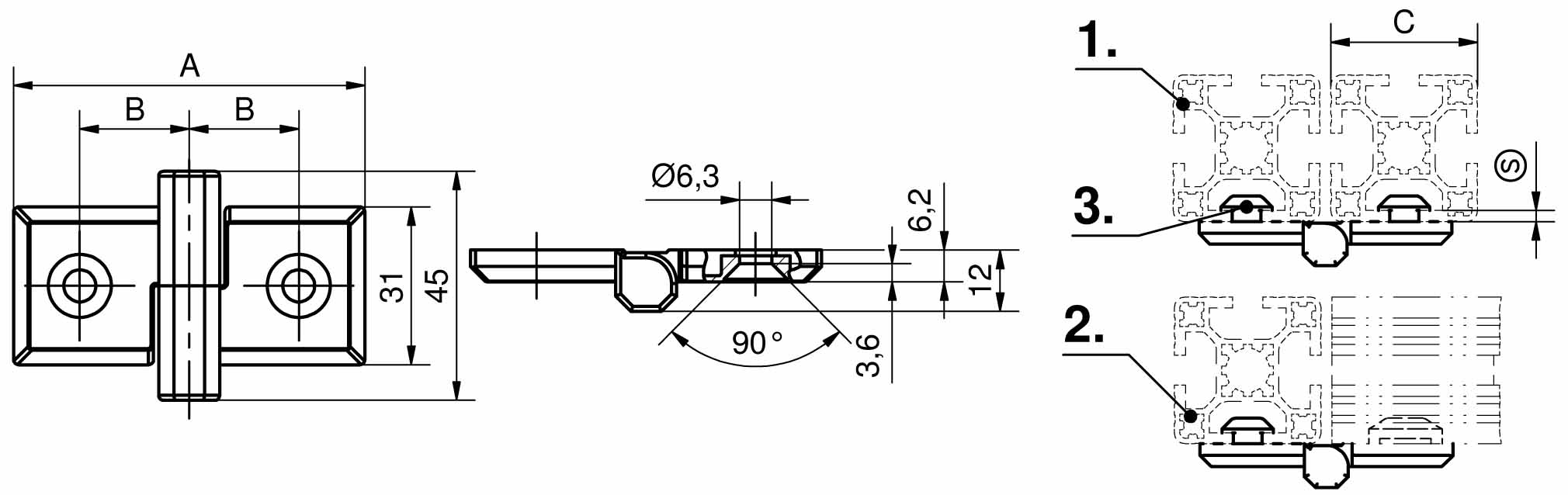

1. Montagebeispiel für die parallele Anordnung der Profile.
2. Montagebeispiel für die rechtwinklige Anordnung der Profile.
3. Nutensteine siehe 4-248

Verfügbare Ausführungen

Scharnier, GDZn, gestrahlt verchromt

Produktnummer

Ausführung

für Profilbreite C

Gesamtlänge A

Maß B

Ausführung Stift

Montageart

Liefereinheit
