[4-230]

Scharnier Pr01 180°

ICON_HINGE_SERIES_Pr01
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_180_GRAD
4_230

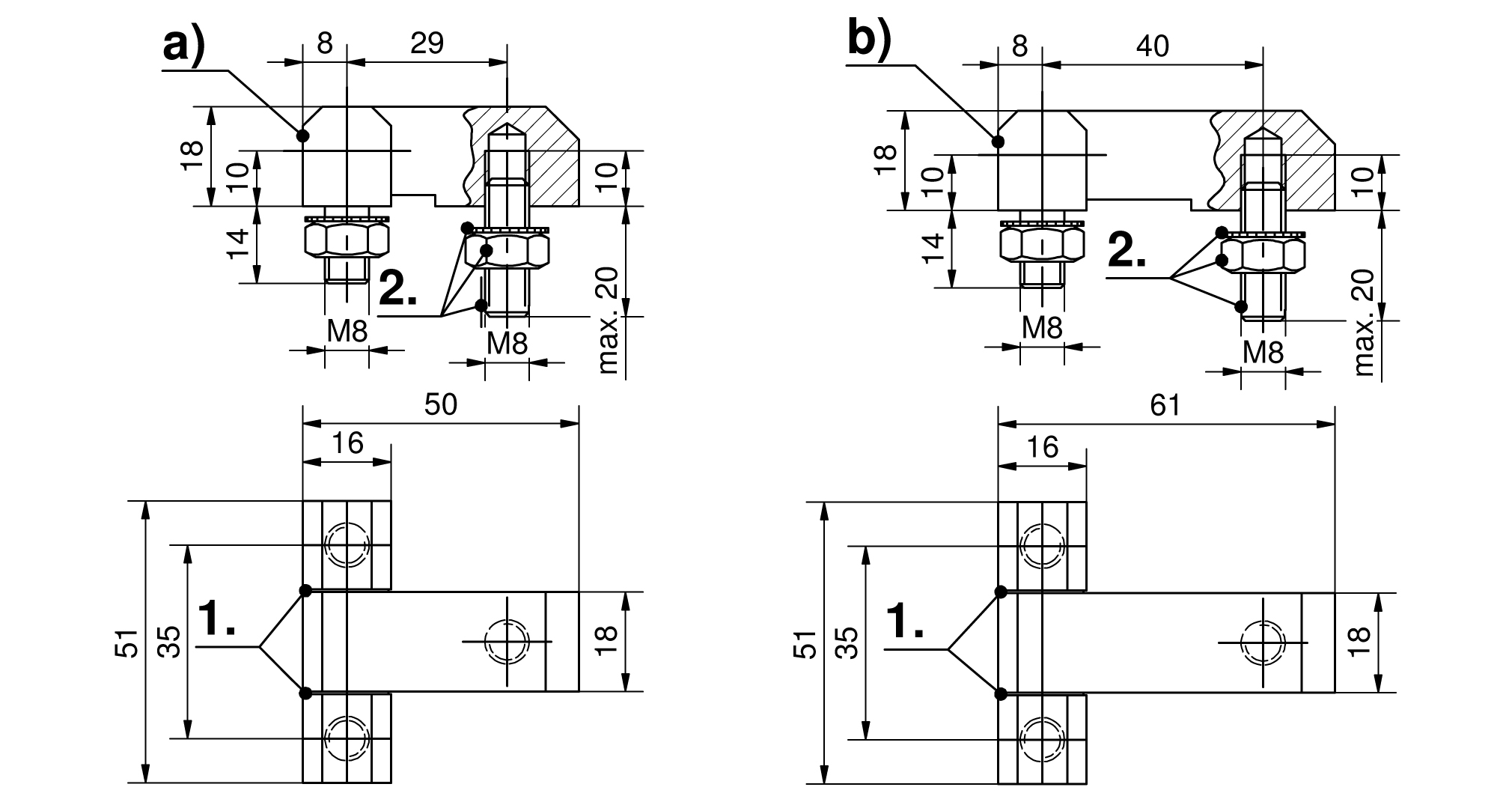

E_4-230
4_230
E_4-230

Vorteile

  • Anschraubscharnier für flächenbündige Konstruktionen.
  • Für innenliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.

Werkstoffe

  • Scharnierkörper, Stift, Gewindestift, Muttern und Fächerscheiben: Stahl, verzinkt
  • Scheiben: Messing, vernickelt

Anmerkungen

1. Scheibe
2. Gewindestift M8, 3 Muttern und Fächerscheiben gehören zum Lieferumfang.
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Scharnier


Produktnummer
Länge
Ausführung Stift
Montageart
Liefereinheit
a)
219-9102.00-00000
50 mm
lose
anschraubbar
10 Stck
b)
219-9103.00-00000
61 mm
lose
anschraubbar
10 Stck
