Scharnier Pr01 180°

ICON_HINGE_SERIES_Pr01
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_180_GRAD
4_225
E_4-225
4_225
E_4-225

Vorteile

  • Anschraub- bzw. Anschweißscharnier.
  • Für innenliegende Türen.
  • Scharnier sichtbar.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.

Werkstoffe

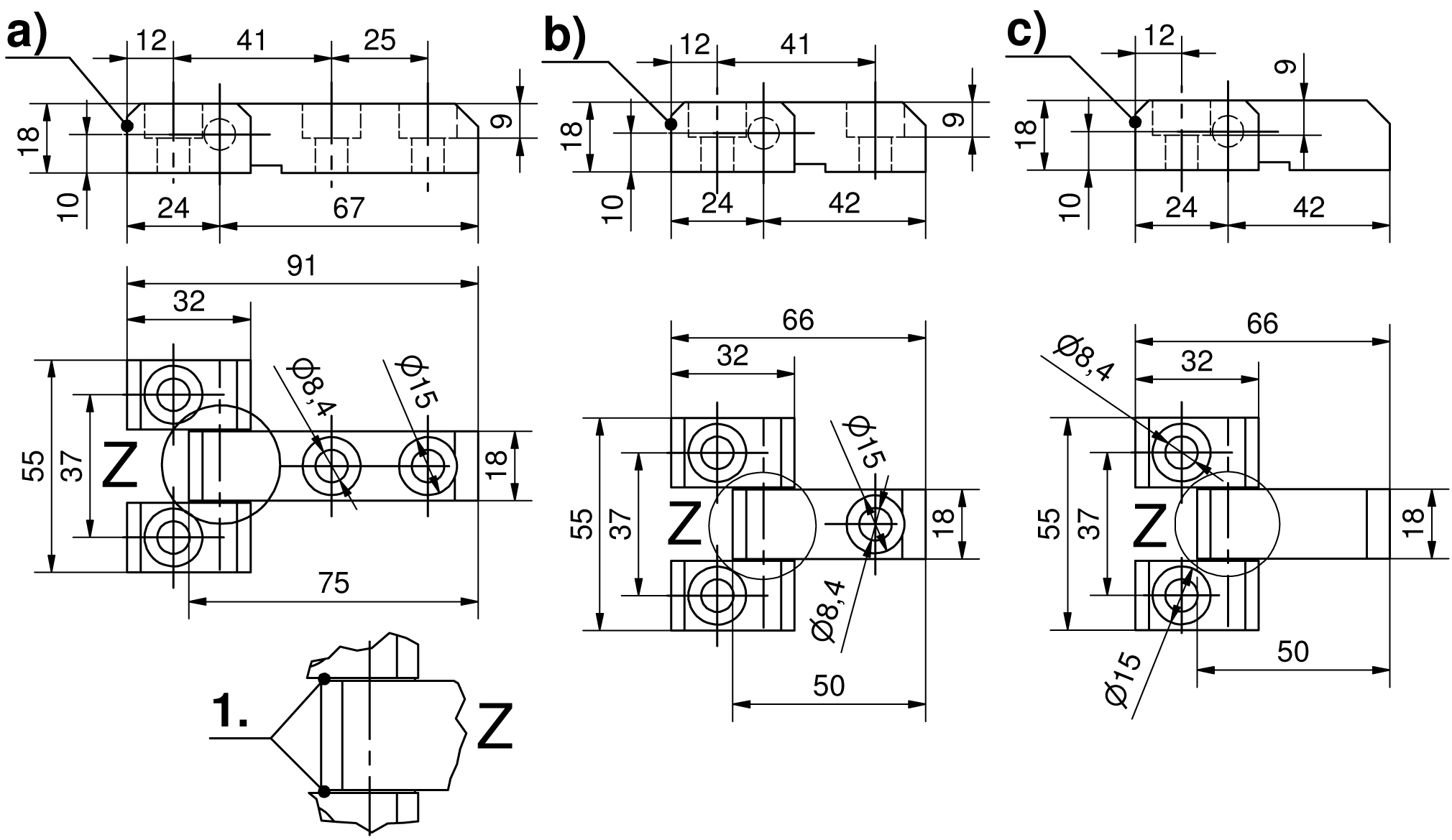

a) und b)
  • Tür- und Rahmenteil: Stahl, verzinkt
c)
  • Türteil: Stahl, verzinkt
  • Rahmenteil: Stahl, roh
  • Scheibe: Messing, vernickelt
  • Achse: Stahl, vernickelt

Anmerkungen

1. Scheibe
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Scharnier, Mittelteil lang


Produktnummer
Ausführung
Ausführung Stift
Montageart
Liefereinheit
a)
219-9109.00-00000
mit zwei Senkbohrungen Ø8,4mm
lose
anschraubbar
10 Stck

Scharnier, Mittelteil kurz


Produktnummer
Ausführung
Ausführung Stift
Montageart
Liefereinheit
b)
219-9113.00-00000
mit einer Senkbohrung Ø8,4 mm
lose
anschraubbar
10 Stck
c)
219-9114.00-00000
ohne Senkbohrung
lose
anschweißbar
10 Stck
