Scharnier Pr05 180°

ICON_HINGE_SERIES_Pr05
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_180_GRAD
4_185
E_4-185
4_185
E_4-185

Vorteile

  • Für aufliegende Türen bei Reihenschränken.
  • Scharnier teilweise sichtbar.
  • Abkantung 25mm.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.

Werkstoffe

  • Tür- und Rahmenteil: GDZn, glänzend verchromt oder schwarz beschichtet
  • Scheibe: Ms, vernickelt
  • Stift: Stahl, verzinkt
  • Arretierscheibe: Stahl, verzinkt

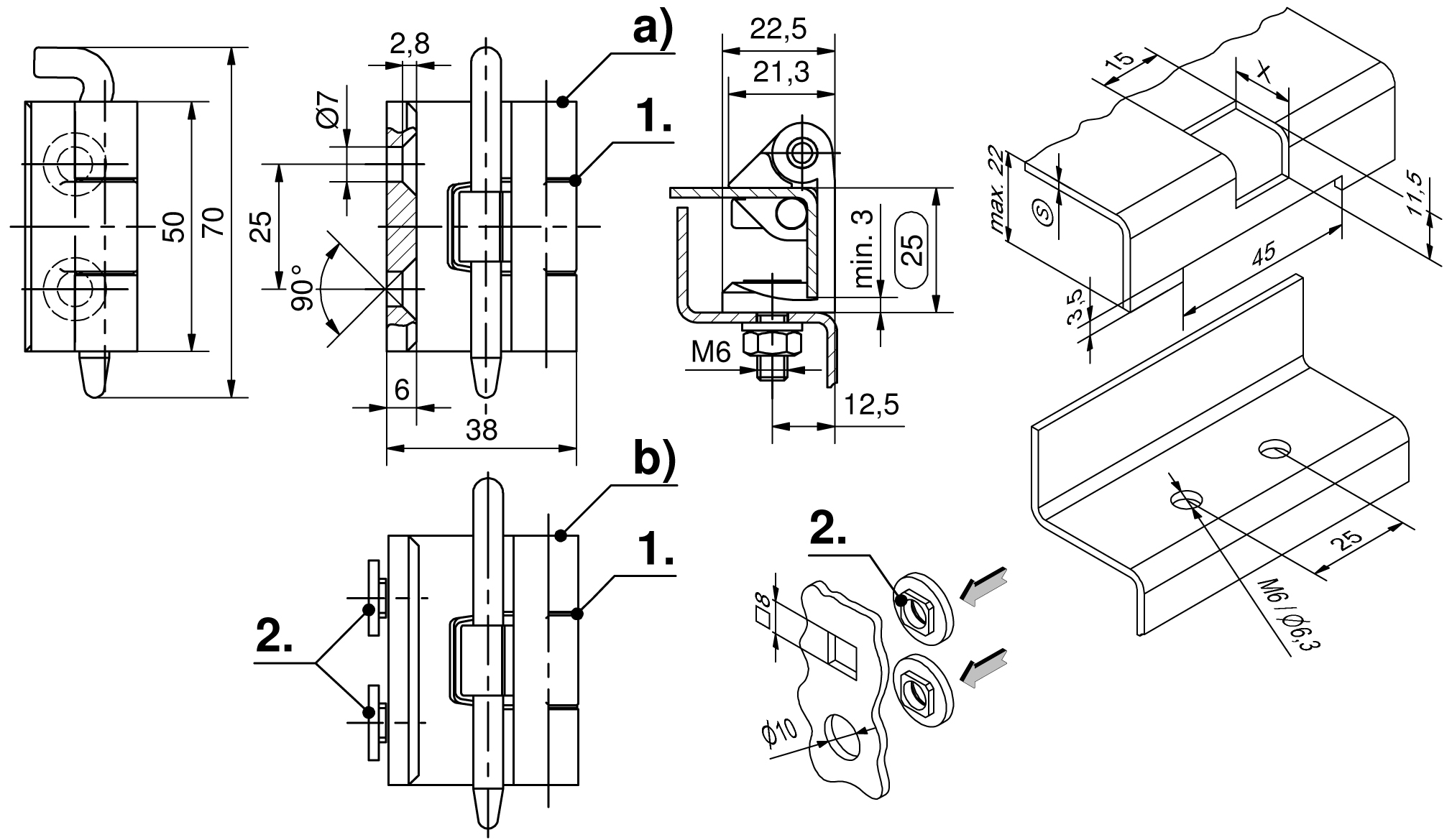

Anmerkungen

(S) Türstärke min. 1,5 - max. 2mm
bei Türstärke (S) 1,5mm x= 12mm
bei Türstärke (S) 2 mm x= 15mm

1. Scheibe
2. Arretierscheibe
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Scharnier, GDZn, schwarz


Produktnummer
Einbauöffnung im Rahmen
Rahmenteil
Ausführung Stift
Montageart
Liefereinheit
a)
212-9038.00-00000
Ø6
mit Senkbohrung für M6
lose
anschraubbar
10 Stck
b)
212-9037.00-00000
□8 or Ø10
mit Senkbohrung für M6 + Arretierscheibe
lose
anschraubbar
10 Stck

Scharnier, GDZn, glänzend verchromt


Produktnummer
Einbauöffnung im Rahmen
Rahmenteil
Ausführung Stift
Montageart
Liefereinheit
a)
212-9088.00-00000
Ø6
mit Senkbohrung für M6
lose
anschraubbar
10 Stck
b)
212-9050.00-00000
□8 or Ø10
mit Senkbohrung für M6 + Arretierscheibe
lose
anschraubbar
10 Stck
