DST Scharnier Pr05 180°

ICON_HINGE_SERIES_Pr05
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_LIFT_OFF
ICON_180_GRAD
ICON_DST
ICON_IP65
ICON_WERKZEUGLOS
4_182_06DST
E_4-182_06DST
4_182_06DST
E_4-182_06DST

Vorteile

  • Für aufliegende Türen bei Reihenschränken.
  • Scharnier teilweise sichtbar.
  • Abkantung 25mm.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.
  • Werkzeuglose Montage des Rahmenteils.
  • Türteil mit vormontierten und unverlierbaren Scharnierstiften.
  • Bei etwa 30° Türöffnung ist die Tür nach Herausziehen der Scharnierstifte nach vorne abnehmbar.
  • Zur Türmontage wird bei ca. 30° die Tür in den Rahmen eingeführt und die Scharnierstifte eingedrückt. (2.)
  • IP65 nach DIN EN 60529 (optional).

Werkstoffe

  • Rahmenteil, Türteil und Stift: GDZn, schwarz
  • Klipselemente: Sintermetall, beschichtet
  • Rastfeder: Federstahl

Anmerkungen

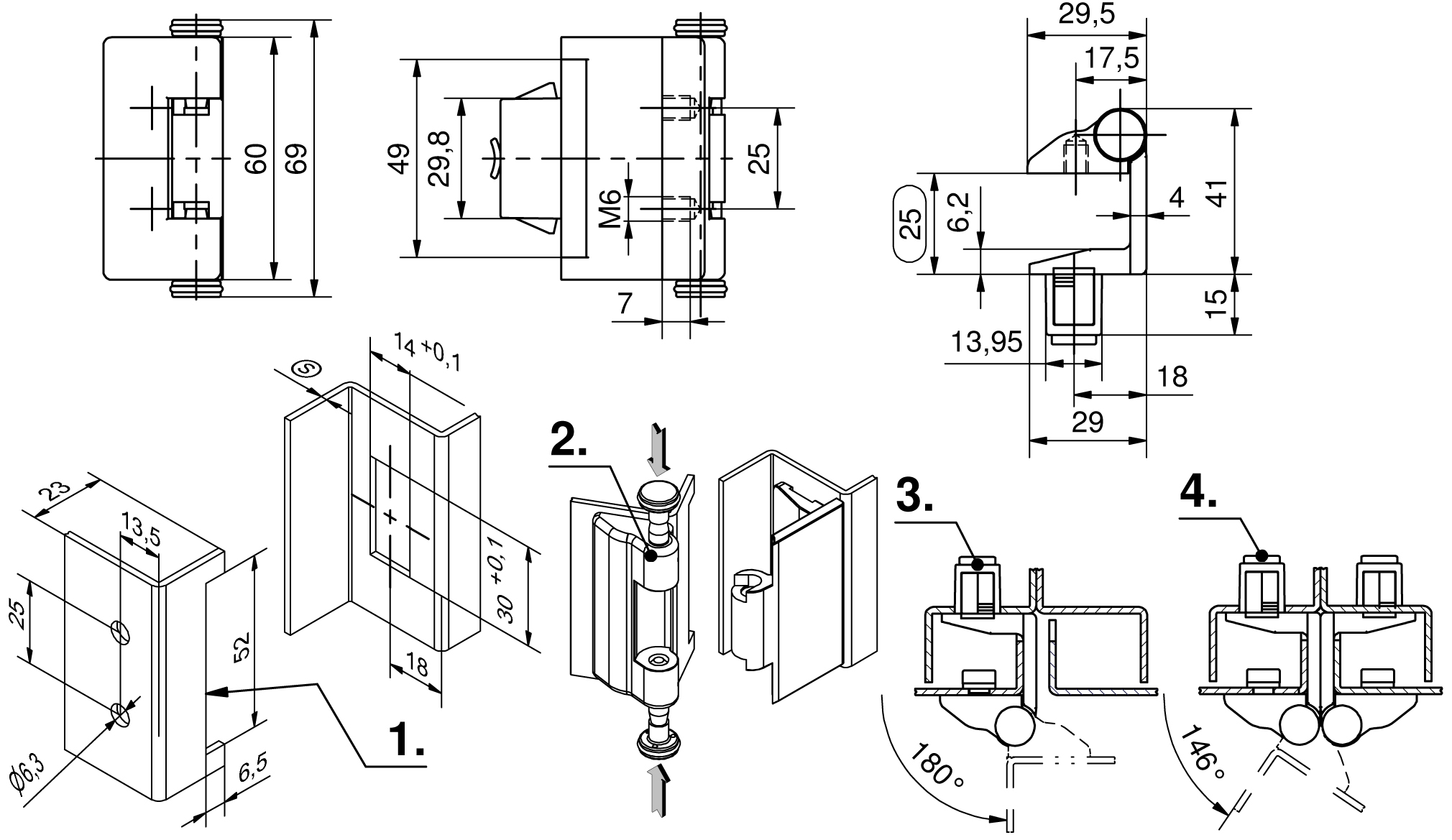

1. Mögliche Ausklinkung in der Tür für ein Spaltmaß von 2mm zwischen Tür und Rahmen.
3. 180° Öffnungswinkel bei rechts oder links angebrachten Scharnieren.
4. 146° Öffnungswinkel bei rechts und links angebrachten Scharnieren.

Durch ein identisches Lochbild im Rahmen können die Scharniere bei Türumbau mit den Doppelhaken ausgetauscht werden, siehe Produkt-System 3-910DST.
