[4-182.01DST]

DST Scharnier Pr05 180°

ICON_HINGE_SERIES_Pr05
ICON_ROHS
ICON_TUERANSCHLAG_LR
ICON_WERKZEUGLOS
ICON_180_GRAD
ICON_DST
ICON_IP65
4_182_01DST
DE_4-182_01DST
4_182_01DST
DE_4-182_01DST

Vorteile

  • Klipsscharnier mit DIRAK-SNAP-Technology für Reihenschränke.
  • Werkzeuglose Montage von Rahmen- und Türteil.
  • Für aufliegende Türen.
  • Scharnier teilweise sichtbar.
  • Abkantung 25mm.
  • Rechts / links einsetzbar.
  • Öffnungswinkel 180°.
  • IP65 DIN EN 60529 (optional).

Werkstoffe

  • Tür- und Rahmenteil: GDZn, schwarz
  • Klipselemente: Sintermetall, beschichtet
  • Stift: Edelstahl
  • Scheibe: Messing

Anmerkungen

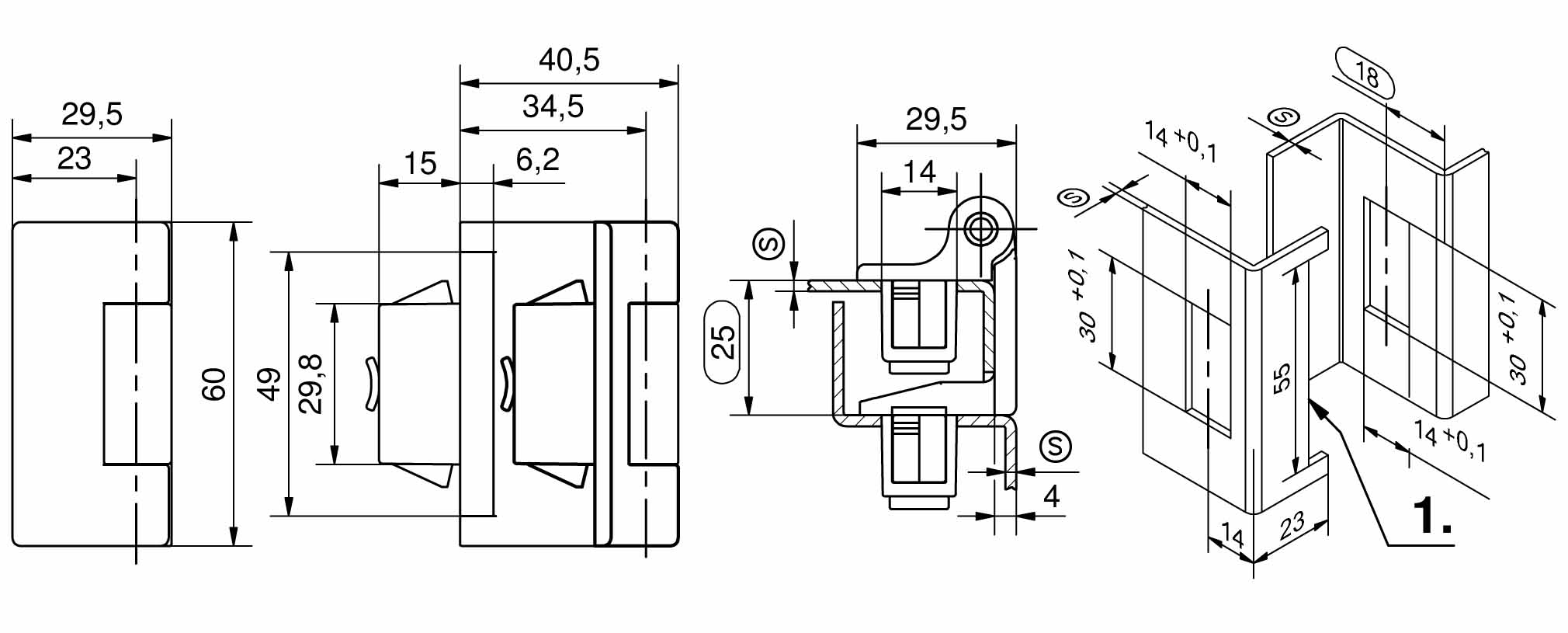

1. Bei Spaltmaß 1mm beträgt die Höhe der Ausklinkung 7mm. Je nach Spaltmaß verändert sich die Höhe der Ausklinkung.

Doppelhaken mit DIRAK-SNAP-Technology siehe Produkt-System 3-910DST.
Bitte Ausführung wählen Produktdatenblatt

Verfügbare Ausführungen

Scharnier, Materialstärke Tür/Rahmen unterschiedlich z.B.

Produktnummer
Klemmbereich Türteil (S)
Klemmbereich Rahmenteil (S)
Ausführung Stift
Montageart
Liefereinheit
412-8001.00-01525
1,2 mm - 1,7 mm
2,2 mm - 2,7 mm
eingepresst
werkzeuglos
10 Stck

Scharnier, Materialstärke Tür/Rahmen gleich z.B.

Produktnummer
Klemmbereich (S)
Ausführung Stift
Montageart
Liefereinheit
412-9001.00-00015
1.2 - 1.7 mm
eingepresst
werkzeuglos
10 Stck
412-9001.00-00020
1.7 - 2.2 mm
eingepresst
werkzeuglos
10 Stck
412-9001.00-00025
2.2 - 2.7 mm
eingepresst
werkzeuglos
10 Stck
412-9001.00-00030
2.7 - 3.2 mm
eingepresst
werkzeuglos
10 Stck
412-9001.00-00035
3.2 - 3.7 mm
eingepresst
werkzeuglos
10 Stck
